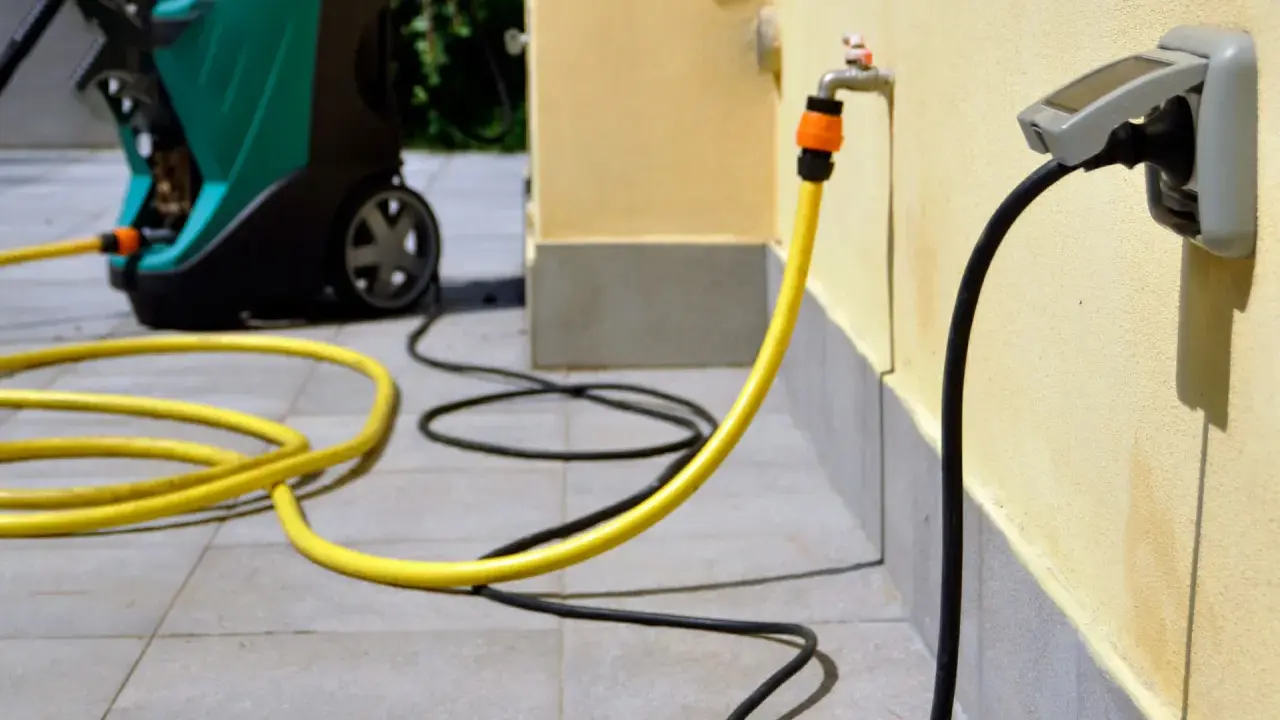

Gniazdko przy tarasie, bramie albo w ogrodzie ułatwia korzystanie z elektronarzędzi, oświetlenia i sprzętu sezonowego, ale na elewacji pracuje w znacznie trudniejszych warunkach niż gniazdo w domu. W tym poradniku pokazuję, jak dobrać osprzęt, przygotować podłoże, poprowadzić przewód i uniknąć błędów związanych z wilgocią, ociepleniem oraz ochroną przeciwporażeniową.
Bezpieczny montaż zewnętrznego gniazda opiera się na kilku konkretnych zasadach
- Stopień ochrony IP55 będzie bezpieczniejszym wyborem dla miejsca narażonego na deszcz niż podstawowe IP44.
- Wyłącznik różnicowoprądowy 30 mA powinien chronić obwód gniazda zewnętrznego.
- Gniazda nie wolno mocować wyłącznie do styropianu, ponieważ podłoże szybko traci stabilność.
- Przewód, zabezpieczenie i przekrój żył trzeba dobrać do długości obwodu oraz planowanego obciążenia.
- Końcowe podłączenie i pomiary najlepiej powierzyć elektrykowi z odpowiednimi kwalifikacjami.
Zacznij od warunków, nie od wiercenia
Najpierw wybieram miejsce, w którym gniazdo będzie potrzebne, ale jednocześnie możliwie dobrze chronione przed wodą. Dobre lokalizacje to ściana pod zadaszeniem, bok tarasu albo fragment elewacji oddalony od zraszaczy, rynny i miejsc, gdzie tworzą się kałuże. Gniazdo powinno być łatwo dostępne, lecz nie znajdować się tuż nad gruntem.
Na zewnątrz stosuje się gniazda z klapką i stykiem ochronnym. Klasa IP informuje o odporności obudowy na pył oraz wodę, ale sama obecność klapki nie zastępuje prawidłowego montażu i uszczelnienia.
| Stopień ochrony | Praktyczne zastosowanie | Moja ocena |
|---|---|---|
| IP44 | Miejsce osłonięte, na przykład pod szerokim okapem | Minimum w łagodnych warunkach |
| IP55 | Elewacja narażona na deszcz i kurz | Rozsądny wybór do większości domów |
| IP65 | Silne zapylenie, częste zachlapanie, trudniejsze warunki | Najlepsze rozwiązanie w odsłoniętej lokalizacji |
W praktyce wybrałbym IP55 albo IP65, jeśli gniazdo nie znajduje się pod wyraźnym zadaszeniem. Trzeba też pamiętać, że po włożeniu wtyczki obudowa może mieć mniejszą odporność niż przy zamkniętej klapce. Podczas deszczu nie należy korzystać z urządzenia, jeśli producent nie przewidział takiego zastosowania.
Obwód zewnętrzny powinien być chroniony wyłącznikiem różnicowoprądowym o prądzie różnicowym 30 mA. ZPE opisuje takie urządzenie jako zabezpieczenie reagujące na różnicę między prądem wpływającym i wypływającym z obwodu. Jeżeli instalacja nie ma przewodu ochronnego PE albo nie wiadomo, jak została wykonana, nie podłączam nowego gniazda na własną rękę.
Jak zamontować gniazdko na elewacji krok po kroku
Najbezpieczniej potraktować pracę jako dwa oddzielne etapy. Pierwszy obejmuje wybór miejsca i solidne zamocowanie obudowy, drugi podłączenie przewodów oraz sprawdzenie instalacji. Samo przykręcenie gniazda nie oznacza jeszcze, że obwód jest bezpieczny.
- Wyłącz zasilanie obwodu w rozdzielnicy i zabezpiecz wyłącznik przed przypadkowym włączeniem.
- Sprawdź brak napięcia odpowiednim przyrządem, a nie wyłącznie próbnikiem neonowym.
- Wyznacz trasę przewodu, omijając rury, kable i miejsca narażone na uszkodzenia mechaniczne.
- Przygotuj punkt mocowania odpowiedni do rodzaju ściany i grubości ocieplenia.
- Wywierć otwory i zamocuj obudowę za pomocą kołków oraz wkrętów przeznaczonych do danego podłoża.
- Wprowadź przewód przez dławik, czyli uszczelniony element chroniący miejsce wejścia kabla do obudowy.
- Podłącz żyły zgodnie ze schematem producenta. W typowym obwodzie występują przewód fazowy L, neutralny N oraz ochronny PE.
- Załóż pokrywę i sprawdź szczelność, zwracając uwagę na uszczelkę, klapkę oraz drożność elementów odpływowych.
- Wykonaj pomiary ochronne, w tym sprawdzenie ciągłości przewodu PE, izolacji i działania RCD.
Jeśli nie masz doświadczenia w pracy przy instalacjach, możesz przygotować miejsce, zamocować puszkę i doprowadzić przewód, ale podłączenie w rozdzielnicy oraz pomiary zostaw elektrykowi. To szczególnie ważne przy nowym obwodzie prowadzonym od rozdzielnicy, instalacji trójfazowej albo starej instalacji bez wyraźnego podziału przewodu ochronnego i neutralnego.
Elewacja z ociepleniem potrzebuje osobnego punktu mocowania
Najczęstszy błąd polega na przykręceniu gniazda zwykłym kołkiem bezpośrednio do warstwy styropianu. Takie mocowanie może początkowo wyglądać dobrze, ale pod wpływem ciężaru, mrozu i pracy elewacji zaczyna się luzować. Styropian nie jest konstrukcyjnym podłożem dla gniazda.
Gotowa elewacja
Przy istniejącym ociepleniu stosuje się specjalne kotwy do mocowania przez warstwę izolacji albo wspornik przystosowany do elewacji. Element mocujący powinien przenieść obciążenie na mur, a nie tylko na tynk i ocieplenie. Przy grubym styropianie dobrze sprawdza się płyta montażowa lub dedykowana puszka do dociepleń.
Przeczytaj również: Ile volt mają trzy fazy? 230 czy 400 V w domu
Nowa elewacja
Jeśli gniazdo jest planowane przed wykonaniem ocieplenia, najlepiej przygotować puszkę i przepust na etapie prac instalacyjnych. Pozwala to ograniczyć mostek termiczny, czyli miejsce o zwiększonej utracie ciepła, oraz uniknąć późniejszego wycinania gotowego tynku.
Przejście przewodu przez warstwę elewacji trzeba uszczelnić materiałem kompatybilnym z systemem ocieplenia. Nie polecam zalewania całej obudowy przypadkowym silikonem. Uszczelnia się przepust i miejsce styku z podłożem, ale nie zasłania otworów odpływowych, które producent przewidział do odprowadzania wilgoci.
Dobierz przewód i zabezpieczenia do realnego obciążenia
Typowe gniazdo zewnętrzne 230 V ma obciążalność 16 A, ale nie oznacza to, że można bez zastanowienia zasilać z niego każde urządzenie. Moc odbiornika, długość przewodu, sposób jego ułożenia i zabezpieczenie w rozdzielnicy wpływają na bezpieczeństwo całego obwodu.
| Planowane zastosowanie | Na co zwrócić uwagę |
|---|---|
| Oświetlenie ogrodowe i dekoracje | Niewielkie obciążenie, ale ważna odporność przewodu na wilgoć i UV |
| Kosiarka, podkaszarka, elektronarzędzia | Możliwe chwilowe przeciążenia przy rozruchu silnika |
| Myjka ciśnieniowa | Wyższa moc i szczególne narażenie na wodę |
| Ładowarka samochodu elektrycznego lub nagrzewnica | Osobny obwód, dokładne obliczenia i często inne zabezpieczenia |
W domowych obwodach gniazd często spotyka się przewód miedziany 3 x 2,5 mm², lecz nie jest to uniwersalna recepta. Elektryk powinien sprawdzić długość trasy, sposób prowadzenia przewodu, spadek napięcia oraz wartość zabezpieczenia nadprądowego. Przy długim odcinku lub większym obciążeniu konieczne mogą być inne parametry.
Przewód prowadzony na zewnątrz powinien mieć odpowiednią odporność na wilgoć, promieniowanie UV i uszkodzenia. Jeśli biegnie po elewacji, stosuje się przewód przeznaczony do takiego ułożenia albo prowadzi go w odpornej rurze osłonowej. Zwykły kabel schowany pod cienką warstwą tynku nie jest dobrym zamiennikiem instalacji zewnętrznej.
Najczęstsze błędy, które psują nawet dobre gniazdo
- Zastosowanie gniazda IP20, przeznaczonego do suchych pomieszczeń.
- Mocowanie wyłącznie w styropianie, bez kotwy sięgającej stabilnego podłoża.
- Brak RCD 30 mA albo podłączenie gniazda do niepewnego, starego obwodu.
- Brak przewodu ochronnego PE lub próba zastąpienia go przewodem neutralnym.
- Wprowadzenie kabla bez dławika, przez co woda może dostać się do obudowy.
- Poprowadzenie przewodu tuż przy rynnie lub zraszaczu, mimo zastosowania szczelnego osprzętu.
- Zasłonięcie otworów odpływowych masą uszczelniającą.
- Podłączenie urządzeń dużej mocy do obwodu przeznaczonego tylko do lekkich odbiorników.
- Sprawdzenie instalacji wyłącznie przez podłączenie lampy, bez wykonania pomiarów ochronnych.
Najbardziej zdradliwy jest błąd, którego nie widać od razu, czyli nieszczelne wejście przewodu do gniazda. Woda może spływać po kablu do środka obudowy, nawet jeśli sama pokrywa ma wysoką klasę IP. Dlatego przewód warto prowadzić tak, aby przed wejściem do obudowy tworzył krótki odcinek opadający, a punkt wejścia nie znajdował się w najniższym miejscu trasy.
Gniazdko warto zaplanować razem z przyszłymi potrzebami
Jeśli elewacja jest jeszcze remontowana, dobrze zostawić dodatkowy przepust lub peszel na przyszły przewód. Późniejsze podłączanie oświetlenia ogrodowego, automatyki bramy czy ładowarki może wymagać osobnego obwodu, a zaplanowana rezerwa ogranicza konieczność ponownego kucia elewacji.
Przed zamknięciem bruzd i wykonaniem tynku warto zrobić zdjęcia przebiegu przewodów oraz zaznaczyć ich wymiary względem narożników budynku. Ten prosty krok pomaga uniknąć przewiercenia kabla podczas montażu markizy, lampy albo uchwytu.
Dobrze zamontowane gniazdo zewnętrzne powinno być odporne na wilgoć, stabilnie przytwierdzone do konstrukcji i zasilane z prawidłowo zabezpieczonego obwodu. Jeśli którykolwiek z tych warunków budzi wątpliwości, oszczędność na samodzielnym podłączeniu jest pozorna, a kontrola elektryka będzie znacznie tańsza niż naprawa uszkodzonej elewacji lub skutków porażenia.
