Jedno urządzenie ma pobierać 10 kW, a od rozdzielnicy dzieli je kilkanaście albo kilkadziesiąt metrów przewodu. Wtedy pytanie, jaki przekrój kabla do mocy 10 kw wybrać, nie ma jednej odpowiedzi, bo znaczenie mają napięcie, długość trasy, sposób ułożenia i rodzaj odbiornika. Pokażę konkretne wartości dla instalacji 230 V i 400 V, zasady sprawdzania spadku napięcia oraz sytuacje, w których popularny przekrój 2,5 lub 6 mm² okazuje się zbyt mały.
Najważniejszy wybór zależy od napięcia i długości trasy
- 230 V i 10 kW oznacza prąd około 43,5 A, dlatego najczęściej punktem wyjścia jest miedź 10 mm².
- 400 V i 10 kW to około 14,4 A na fazę, więc przy krótkiej trasie często wystarcza kabel 5×2,5 mm².
- Przy dłuższym odcinku, ułożeniu w rurze lub ociepleniu bezpieczniej rozważyć 5×4 mm² albo 5×6 mm².
- Sam przekrój nie wystarcza. Trzeba sprawdzić obciążalność prądową, spadek napięcia i zabezpieczenie.
- Dla silników, pomp ciepła i ładowarek samochodowych znaczenie mają także prądy rozruchowe oraz praca długotrwała.

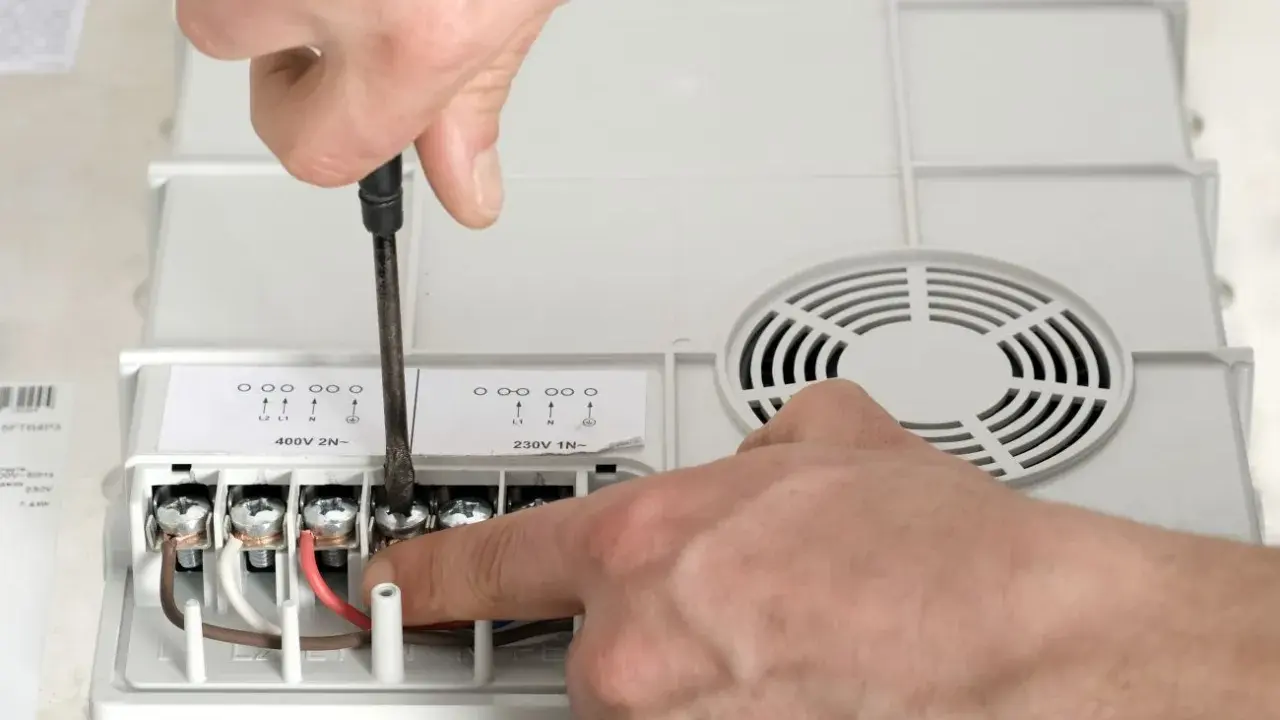

Najpierw ustal, czy instalacja pracuje przy 230 V, czy 400 V
Największy błąd polega na traktowaniu mocy jako jedynego parametru. Ten sam odbiornik o mocy 10 kW pobiera zupełnie inny prąd z jednej fazy niż z trzech faz. To właśnie prąd nagrzewa żyły, obciąża zabezpieczenia i decyduje o wymaganym przekroju.
Dla obciążenia jednofazowego stosuję prosty wzór I = P / U. Przy 10 000 W i napięciu 230 V otrzymujemy około 43,5 A. W praktyce oznacza to, że przewód 6 mm² może być na granicy albo niewystarczający, zależnie od sposobu ułożenia, temperatury i rodzaju izolacji.
W układzie trójfazowym obliczenie wygląda inaczej: I = P / (√3 × U). Dla 10 kW i 400 V wychodzi około 14,4 A na fazę, zakładając współczynnik mocy bliski 1. To dlatego zasilanie trójfazowe jest znacznie wygodniejsze przy kuchni elektrycznej, pompie ciepła, warsztacie czy ładowarce samochodu.
| Rodzaj zasilania | Prąd dla 10 kW | Typowy kabel miedziany jako punkt wyjścia | Przykładowe zastosowanie |
|---|---|---|---|
| 230 V, jedna faza | około 43,5 A | 3×10 mm², a przy długiej trasie 3×16 mm² | duży odbiornik jednofazowy |
| 400 V, trzy fazy | około 14,4 A na fazę | 5×2,5 mm² przy krótkiej trasie lub 5×4 mm² z zapasem | pompa ciepła, płyta, warsztat, falownik |
Podane wartości dotyczą kabla z żyłą ochronną i neutralną tam, gdzie są wymagane, ale nie zastępują projektu. Jeśli mówimy o mocy przyłączeniowej domu, a nie o jednym urządzeniu, przewód zasilający budynek może wymagać większego przekroju niż wynikałoby z prostego przeliczenia 10 kW.
Jakie przekroje sprawdzają się przy 10 kW
W instalacji trójfazowej przy krótkim odcinku często spotyka się kabel 5×2,5 mm² Cu. Taki wybór ma sens, gdy przewód jest prawidłowo zabezpieczony, nie biegnie w wysokiej temperaturze i nie jest ciasno ułożony z wieloma innymi obciążonymi kablami. Nie traktowałbym go jednak jako uniwersalnej odpowiedzi dla każdego domu.
Jeśli trasa ma kilkadziesiąt metrów, kabel biegnie w rurze, pod ociepleniem albo razem z innymi przewodami, rozsądniejszym wyborem bywa 5×4 mm². Przy większej długości, wymagającym odbiorniku lub planowanej rozbudowie instalacji można zastosować 5×6 mm². Większy przekrój zmniejsza spadek napięcia i daje zapas cieplny, choć podnosi koszt oraz utrudnia układanie.
W wariancie jednofazowym sytuacja jest mniej korzystna. Dla ciągłego obciążenia 10 kW przyjmuję zwykle 10 mm² Cu jako praktyczne minimum do weryfikacji, a nie 6 mm². Przy długim odcinku lub niekorzystnym sposobie montażu 16 mm² może okazać się potrzebne.
| Zasilanie | Długość trasy | Rozsądny punkt wyjścia dla miedzi | Komentarz |
|---|---|---|---|
| 230 V, 10 kW | do około 20 m | 3×10 mm² | trzeba potwierdzić obciążalność i zabezpieczenie |
| 230 V, 10 kW | 20-50 m | 3×10 mm² lub 3×16 mm² | decyduje głównie spadek napięcia i sposób ułożenia |
| 400 V, 10 kW | do około 20 m | 5×2,5 mm² | możliwe przy korzystnych warunkach instalacji |
| 400 V, 10 kW | 20-50 m | 5×4 mm² | bezpieczniejszy wybór z większym zapasem |
| 400 V, 10 kW | powyżej 50 m | 5×6 mm² lub większy | konieczne dokładne obliczenie spadku napięcia |
Ta tabela opisuje wstępny dobór dla typowej instalacji miedzianej, a nie gotową instrukcję wykonania. Kabel aluminiowy, przewód prowadzony w ziemi oraz kabel w izolacji cieplnej wymagają osobnego sprawdzenia. Nie zamieniam też automatycznie przewodu 5×2,5 mm² na 3×2,5 mm², ponieważ liczba żył wynika z układu sieci i funkcji obwodu.
Długość kabla może wymusić większy przekrój
Nawet jeśli przewód wytrzymuje prąd pod względem cieplnym, może powodować zbyt duży spadek napięcia. Objawem są między innymi przygasanie oświetlenia, błędy falownika, słabsza praca silnika albo wyłączanie urządzenia przy większym obciążeniu. Właśnie dlatego przy długich trasach sam odczyt z tabeli obciążalności nie wystarcza.
Dla kabla jednofazowego można orientacyjnie użyć zależności ΔU = 2 × L × I × ρ / S, a dla trójfazowego ΔU = √3 × L × I × ρ / S. Symbol L oznacza długość trasy w jedną stronę, I prąd, ρ rezystywność materiału, a S przekrój żyły. W dokładnym projekcie uwzględnia się także reaktancję, temperaturę i współczynnik mocy.
Przykład dla 10 kW przy 400 V i 20 metrach kabla pokazuje, dlaczego trójfazowość tak dużo zmienia. Przy prądzie 14,4 A przewód 5×2,5 mm² z miedzi daje spadek około 0,9%. Przy 50 metrach będzie to około 2,2%, a przy 100 metrach już około 4,4%, więc 2,5 mm² przestaje być rozsądnym wyborem.
W przypadku 230 V prąd wynosi 43,5 A. Kabel 3×10 mm² na odcinku 30 metrów daje orientacyjnie spadek około 2%, natomiast przy 50 metrach zbliża się do 3,3%. Na tej samej trasie 16 mm² ograniczy spadek do około 2,1%. To dobry przykład, że większy przekrój nie zawsze wynika z większego prądu, lecz często z odległości.
Jako praktyczny cel przyjmuję zwykle około 3% spadku w obwodzie odbiorczym. Dla całej instalacji spotyka się także limit 4%, ale konkretne urządzenie może wymagać bardziej rygorystycznego podejścia. Falownik, silnik i ładowarka nie zawsze zachowują się tak samo jak zwykła grzałka rezystancyjna.
Sposób ułożenia zmienia obciążalność przewodu
Ten sam kabel może mieć różną dopuszczalną obciążalność w zależności od miejsca montażu. Przewód ułożony swobodnie w powietrzu łatwiej oddaje ciepło niż ten zamknięty w rurze, warstwie wełny mineralnej albo wiązce kilku obciążonych kabli. Dlatego tabeli producenta nie można czytać bez sprawdzenia kolumny odpowiadającej rzeczywistemu sposobowi ułożenia.
- W rurze lub peszlu chłodzenie jest gorsze, szczególnie przy kilku przewodach obok siebie.
- W ociepleniu temperatura żyły może rosnąć szybciej niż w tynku lub w powietrzu.
- W ziemi znaczenie mają rodzaj gruntu, głębokość, temperatura i sposób prowadzenia kabla.
- W wiązce trzeba zastosować współczynniki korekcyjne, bo sąsiednie przewody wzajemnie się nagrzewają.
- W wysokiej temperaturze dopuszczalna obciążalność spada, nawet jeśli przekrój na papierze wygląda poprawnie.
Dobór zabezpieczenia również musi pasować do przewodu. Zasada projektowa sprowadza się do tego, aby prąd obciążenia nie przekraczał prądu znamionowego zabezpieczenia, a ten z kolei nie przekraczał dopuszczalnej obciążalności kabla. Nie wystarczy więc założyć wyłącznika nadprądowego B25 na przewód tylko dlatego, że urządzenie ma chwilowo działać z większą mocą.
Przy 10 kW w układzie trójfazowym zabezpieczenie 16 A na fazę może być wystarczające dla obciążenia o stabilnym poborze, ale typ wyłącznika i charakterystyka B, C lub inna zależą od odbiornika. Silnik może wymagać innego rozwiązania niż grzałka, a ostateczny dobór powinien obejmować także impedancję pętli zwarcia i warunek samoczynnego wyłączenia zasilania.
Rodzaj odbiornika ma znaczenie większe, niż się wydaje
10 kW pobierane przez grzałkę to nie to samo co 10 kW pobierane przez sprężarkę albo silnik. Odbiorniki indukcyjne mają współczynnik mocy mniejszy od 1 i mogą pobierać znacznie większy prąd przy rozruchu. W takiej sytuacji przewód musi być dobrany nie tylko do mocy znamionowej, lecz także do sposobu pracy urządzenia.
Pompa ciepła i silnik
Pompa ciepła zwykle ma sprężarkę, wentylatory i automatykę, dlatego warto sprawdzić w dokumentacji maksymalny prąd roboczy oraz prąd rozruchowy. Dla trójfazowego urządzenia 10 kW kabel 5×4 mm² często daje wygodny margines, ale nie wolno dobierać go wyłącznie na podstawie nazwy urządzenia. Liczy się prąd podany na tabliczce i wymagania producenta.
Ładowarka samochodu elektrycznego
Ładowarka 11 kW pracująca trójfazowo pobiera około 16 A na fazę, więc jest blisko wartości kojarzonej z kablem 5×2,5 mm². Przy stałym, wielogodzinnym obciążeniu i trasie prowadzonej w rurze częściej wybrałbym 5×6 mm², szczególnie gdy instalacja ma działać przez lata i może zostać rozbudowana. W tym zastosowaniu ważne są też zabezpieczenia różnicowoprądowe, ochrona przepięciowa i wymagania konkretnej stacji ładowania.
Przeczytaj również: Kabel w styropianie na elewacji - jak zrobić to bezpiecznie?
Instalacja fotowoltaiczna
Po stronie AC falownik 10 kW najczęściej pracuje trójfazowo i pobiera około 14-15 A na fazę. Kabel 5×4 mm² jest wtedy często praktycznym kompromisem, ale długość od falownika do rozdzielnicy może uzasadnić większy przekrój. Po stronie DC obowiązują inne przewody, złącza i zasady doboru, dlatego nie wolno przenosić wprost rekomendacji dla instalacji 400 V na przewody między panelami a falownikiem.
Przy modernizacji domu dobrze zostawić również miejsce na przyszłe odbiorniki. Jeśli dziś wystarcza 5×2,5 mm², ale za kilka lat może pojawić się ładowarka, magazyn energii lub dodatkowa pompa, większy przekrój na etapie budowy bywa tańszy niż późniejsza wymiana kabla. To jedna z tych decyzji, na których oszczędność szybko może się zemścić.
Najczęstsze błędy przy doborze kabla do 10 kW
Pierwszy błąd to przeliczanie mocy przez 230 V bez sprawdzenia, czy odbiornik jest jednofazowy. Drugi polega na przyjęciu, że skoro kabel 2,5 mm² zasila typowe gniazdko, to poradzi sobie z każdym urządzeniem o mocy kilku kilowatów. Przekrój kabla nie jest przypisany do mocy w oderwaniu od napięcia.
Trzeci błąd to pominięcie długości. Kabel 5×2,5 mm² może działać poprawnie na 15 metrach, a na 100 metrach powodować niedopuszczalny spadek napięcia. Czwarty błąd dotyczy sposobu ułożenia, zwłaszcza prowadzenia wielu przewodów w jednej rurze albo przykrywania kabla grubą warstwą izolacji.
Nie należy też samodzielnie zwiększać zabezpieczenia, gdy wyłącznik nadprądowy często zadziała. Jeśli przewód się przegrzewa albo obciążenie jest za duże, większy bezpiecznik nie rozwiązuje problemu. Potrzebna jest weryfikacja całego obwodu przez elektryka z odpowiednimi uprawnieniami i pomiarami po wykonaniu instalacji.
W dokumentacji warto zapisać co najmniej napięcie, moc, długość trasy, materiał żył, sposób ułożenia, typ zabezpieczenia i przewidywany czas pracy. Taki zestaw danych pozwala uniknąć pozornie prostych, ale ryzykownych odpowiedzi typu „do 10 kW zawsze wystarczy 4 mm²”.
Bezpieczny wybór zaczyna się od konkretnego obwodu
Jeśli 10 kW ma być pobierane z jednej fazy 230 V, najczęściej trzeba rozpocząć analizę od kabla miedzianego 10 mm², a przy dłuższej trasie sprawdzić 16 mm². Dla zasilania trójfazowego 400 V krótkie odcinki mogą pracować na 5×2,5 mm², jednak w typowym domu rozsądny zapas daje często 5×4 mm².
Ostateczny przekrój wybiera się dopiero po sprawdzeniu obciążalności, spadku napięcia, zabezpieczenia i warunków montażu. Taka kolejność jest ważniejsza niż sama liczba w milimetrach kwadratowych, bo zapewnia nie tylko działanie urządzenia, lecz także bezpieczną i trwałą pracę całej instalacji.
