W instalacji trójfazowej spotkasz dwie wartości napięcia, dlatego odpowiedź na pytanie, ile volt mają trzy fazy, zależy od miejsca pomiaru. Między fazą a przewodem neutralnym jest około 230 V, natomiast między dwiema fazami około 400 V. Wyjaśniam, skąd bierze się ta różnica, jak czytać oznaczenia 3N~ 400/230 V i na co uważać przy podłączaniu urządzeń w domu.
Najważniejsze wartości w instalacji trójfazowej widać od razu
- 230 V występuje między jedną fazą a przewodem neutralnym.
- 400 V występuje między dwiema fazami.
- Trzy fazy nie oznaczają napięcia 690 V, ponieważ napięcia przemienne mają przesunięcie fazowe.
- W Polsce standard sieci niskiego napięcia to 230/400 V przy 50 Hz.
- W praktyce napięcie może się zmieniać, zwykle w granicach około 207-253 V dla pomiaru faza-neutralny.
230 czy 400 V, czyli co naprawdę oznaczają trzy fazy

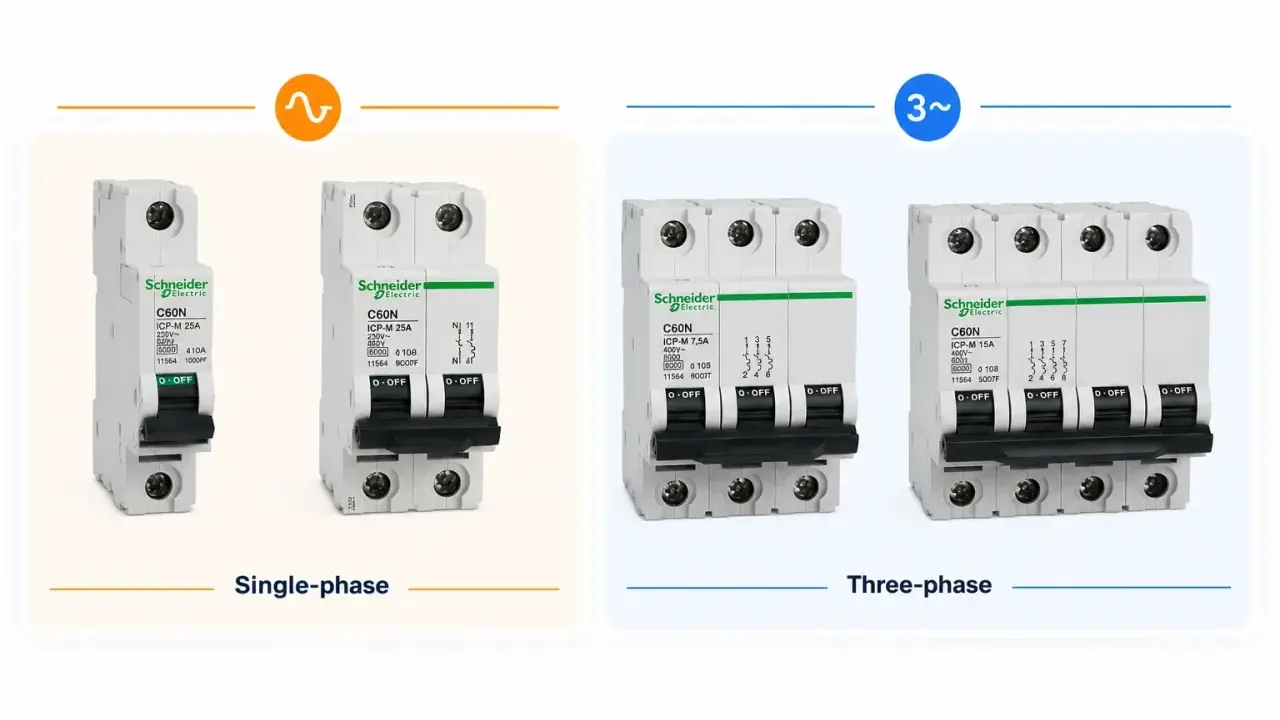

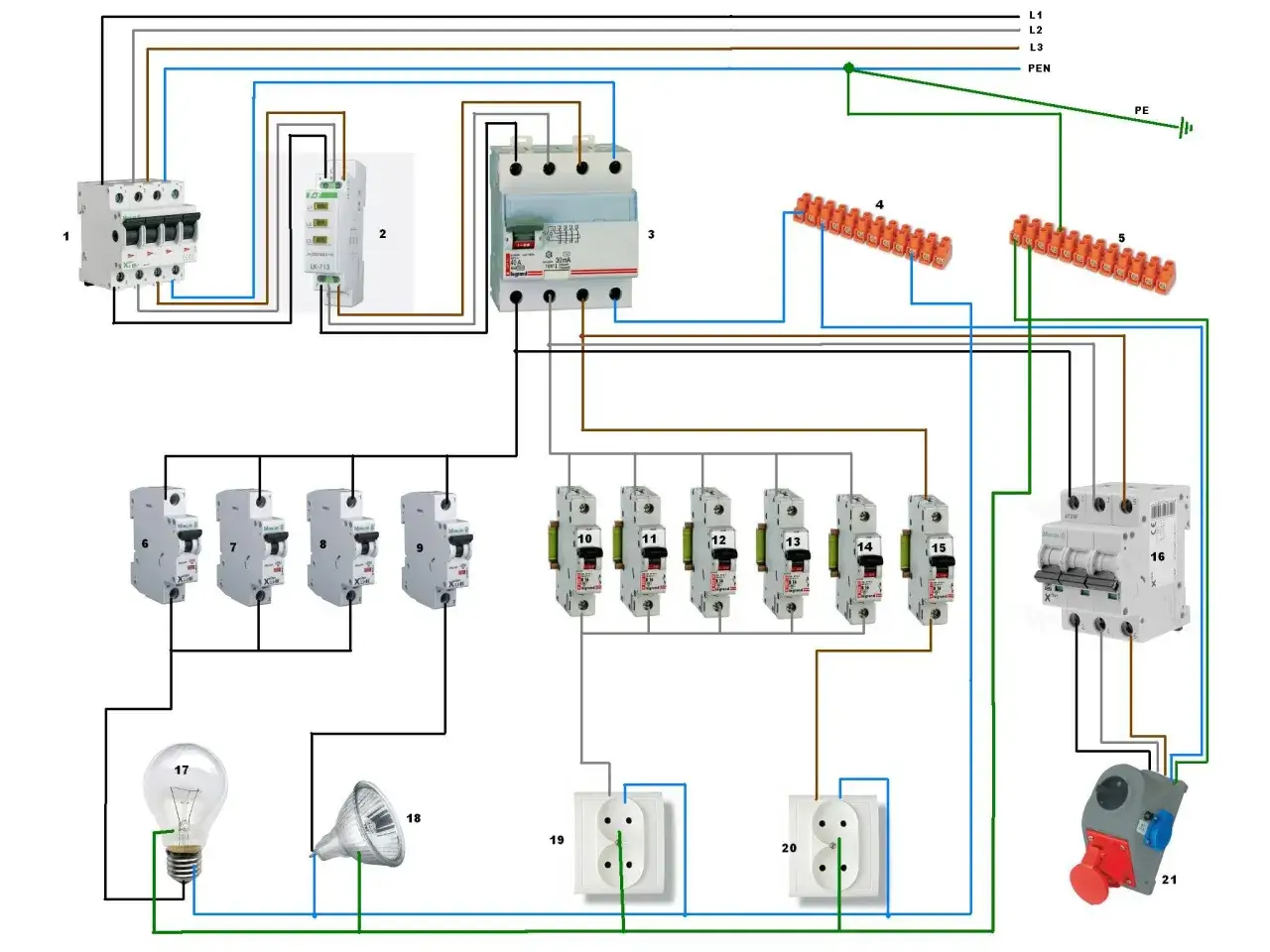

W typowej instalacji trójfazowej znajdują się przewody fazowe L1, L2 i L3, przewód neutralny N oraz przewód ochronny PE. Gdy zmierzysz napięcie między dowolną fazą a N, otrzymasz około 230 V. To właśnie z tego napięcia korzystają zwykłe gniazda, oświetlenie, lodówka czy większość domowych urządzeń.
Pomiar między L1 i L2, L2 i L3 albo L1 i L3 pokaże około 400 V. Jest to napięcie międzyfazowe, nazywane też liniowym. Wykorzystują je między innymi silniki trójfazowe, niektóre płyty grzewcze, większe urządzenia warsztatowe oraz część instalacji przemysłowych.
| Gdzie mierzysz napięcie | Typowa wartość | Przykładowe zastosowanie |
|---|---|---|
| Faza L1, L2 lub L3 względem N | 230 V | Gniazda, oświetlenie, urządzenia jednofazowe |
| Dwie różne fazy, na przykład L1-L2 | 400 V | Silniki, część płyt grzewczych, odbiorniki trójfazowe |
| Przewód ochronny PE | Nie służy do zasilania | Ochrona przeciwporażeniowa |
Sam fakt posiadania trzech faz nie oznacza więc, że każde urządzenie w domu pracuje przy 400 V. W nowoczesnym budynku większość odbiorników nadal działa przy 230 V, ale ich obciążenie można rozłożyć na trzy niezależne fazy.
Dlaczego między fazami jest 400 V, a nie 690 V
Najczęstszy błąd polega na prostym dodaniu trzech wartości 230 V. W układzie trójfazowym napięcia nie są jednak zgodne w czasie. Każda faza jest przesunięta względem pozostałych o 120 stopni, dlatego napięcie międzyfazowe wynosi około 1,732 razy więcej niż napięcie fazowe.
Obliczenie wygląda tak: 230 V × √3 = około 398 V, co w praktyce zapisuje się jako 400 V. To właśnie przesunięcie fazowe sprawia, że instalacja trójfazowa może dostarczać większą moc bez prowadzenia trzech razy większego prądu tym samym przewodem.
W starszych budynkach można jeszcze spotkać określenia 220/380 V. To dawne wartości nominalne, które po ujednoliceniu sieci zastąpiono układem 230/400 V. Jeśli na starej dokumentacji widzisz 380 V, nie oznacza to automatycznie innego rodzaju instalacji.
Jak czytać oznaczenie 3N~ 400/230 V
Na tabliczkach znamionowych urządzeń możesz zobaczyć zapis 3N~ 400/230 V. Symbol 3N~ oznacza zasilanie prądem przemiennym z trzech faz i przewodem neutralnym. Wartości 400/230 V informują, że urządzenie może korzystać zarówno z napięcia międzyfazowego, jak i z napięcia fazowego.
Przeczytaj również: Ile watów ma 1 kW? Proste przeliczenia kW, W i kWh
Najważniejsze oznaczenia
- 3 oznacza trzy fazy.
- N oznacza przewód neutralny.
- ~ oznacza prąd przemienny.
- 400 V oznacza napięcie między dwiema fazami.
- 230 V oznacza napięcie między fazą a przewodem neutralnym.
Przykładowo płyta indukcyjna może mieć zaciski pozwalające na podłączenie jednofazowe albo dwufazowe. Nie wolno jednak zgadywać sposobu podłączenia na podstawie samej liczby przewodów. Decydują schemat producenta, przekrój przewodów, zabezpieczenie i układ instalacji.
Z mojego doświadczenia wynika, że właśnie przy płytach grzewczych najczęściej dochodzi do nieporozumień. Określenie „podłączenie na trzy fazy” bywa używane potocznie, choć konkretne urządzenie może faktycznie korzystać z dwóch faz i przewodu neutralnego.
Co daje zasilanie trójfazowe w domu
Trzy fazy nie zwiększają automatycznie napięcia w każdym gniazdku. Ich największą zaletą jest możliwość rozłożenia dużych odbiorów na kilka obwodów. Dzięki temu płyta indukcyjna, pompa ciepła, ładowarka samochodu elektrycznego i zwykłe gniazda nie muszą obciążać tej samej fazy.
Przykładowy rozdział może wyglądać następująco:
- L1 zasila część gniazd i urządzenia kuchenne,
- L2 obsługuje wybrane obwody oświetlenia i sprzęt gospodarczy,
- L3 zasila pompę ciepła, garaż albo ładowarkę auta, zależnie od projektu.
To tylko przykład, ponieważ dokładny podział powinien wynikać z projektu instalacji i bilansu mocy. Równomierne obciążenie faz ogranicza ryzyko zadziałania zabezpieczeń oraz spadków napięcia, szczególnie w domu z ogrzewaniem elektrycznym, fotowoltaiką lub dużą ładowarką.
Trzeba też pamiętać o ograniczeniu mocy przyłączeniowej. Samo doprowadzenie trzech faz nie oznacza, że można bez końca uruchamiać urządzenia o dużej mocy. Znaczenie mają zabezpieczenie przedlicznikowe, moc umowna, przekrój przewodów i parametry przyłącza.
Jakie napięcie można zmierzyć w rzeczywistej sieci
Wartość 230 V i 400 V jest wartością znamionową, a nie obietnicą identycznego wyniku przy każdym pomiarze. Napięcie zmienia się między innymi pod wpływem obciążenia sieci, długości przyłącza, pory dnia i pracy instalacji fotowoltaicznych.
Dla napięcia fazowego przyjmuje się zwykle zakres około 207-253 V, wynikający z odchylenia ±10% od 230 V. Napięcie międzyfazowe również może się zmieniać, dlatego odczyt na poziomie 228 V lub 247 V nie musi oznaczać awarii.
Niepokojące są natomiast duże i powtarzalne różnice między fazami, wyraźne migotanie oświetlenia, częste wyłączanie zabezpieczeń albo napięcie znacznie odbiegające od typowych wartości. W takiej sytuacji najlepiej zlecić pomiar elektrykowi, który sprawdzi także przewód neutralny i połączenia w rozdzielnicy.
Najczęstsze błędy przy instalacji trójfazowej
Najgroźniejszy błąd to uznanie, że każda para przewodów w rozdzielnicy ma 230 V. Między dwiema fazami może wystąpić około 400 V, dlatego przypadkowe zwarcie lub błędne podłączenie urządzenia może skończyć się uszkodzeniem sprzętu albo porażeniem.
- Nie należy zamieniać przewodu neutralnego N z ochronnym PE.
- Nie wolno podłączać urządzenia wyłącznie na podstawie kolorów przewodów.
- Nie można pomijać schematu znajdującego się na obudowie lub w instrukcji.
- Przy silnikach trzeba sprawdzić kolejność faz, ponieważ wpływa na kierunek obrotów.
- Pomiar napięcia powinien wykonać ktoś, kto potrafi bezpiecznie pracować przy instalacji pod napięciem.
Kolory przewodów są pomocną wskazówką, ale w starej lub przerabianej instalacji mogą nie odpowiadać obecnym zasadom. Przy pracach w rozdzielnicy nie wystarczy wyłączyć jeden wyłącznik nadprądowy, ponieważ pozostałe fazy mogą nadal być aktywne.
Co zapamiętać przed wyborem urządzeń na trzy fazy
Najprostsza reguła brzmi: 230 V jest między fazą a N, a 400 V między dwiema fazami. To wystarcza, aby poprawnie odczytać większość oznaczeń spotykanych w domu, ale nie zastępuje dokumentacji technicznej konkretnego odbiornika.
Przed zakupem pompy ciepła, płyty indukcyjnej, ładowarki samochodowej czy urządzenia warsztatowego sprawdzam przede wszystkim sposób zasilania, moc znamionową i wymagane zabezpieczenie. Dopiero potem oceniam, czy istniejące przyłącze oraz rozdzielnica poradzą sobie z obciążeniem.
Jeżeli instalacja ma zasilać energooszczędny dom z fotowoltaiką, magazynem energii i pompą ciepła, dobrze zaplanowany podział faz jest ważniejszy niż samo hasło „400 V”. To on decyduje, czy całość będzie działać stabilnie i bez niepotrzebnych wyłączeń.
