Własnoręcznie wykonany panel może być ciekawym projektem do zasilania oświetlenia, kampera, pompy lub małej instalacji off-grid, ale nie zastąpi bez przygotowania profesjonalnego modułu na dachu domu. Pokażę, jak podejść do budowy bez pomijania obliczeń, zabezpieczeń, kosztów i ograniczeń, a także kiedy rozsądniej kupić gotowy panel.
Samodzielna budowa ma sens głównie w małych instalacjach
- Najbezpieczniejszy wariant to panel niskonapięciowy do zastosowań off-grid.
- Podstawowe elementy to ogniwa, przewody, szyba, warstwa ochronna, rama i puszka przyłączeniowa.
- Przy 12-woltowym systemie zwykle stosuje się 36 ogniw połączonych szeregowo.
- Szczelne laminowanie decyduje o trwałości bardziej niż sama liczba ogniw.
- Panel DIY nie powinien być samodzielnie podłączany do domowej sieci 230 V.
Jak zrobić panel fotowoltaiczny w wersji DIY i od czego zacząć
Najpierw trzeba ustalić, do czego panel ma służyć. Inaczej projektuje się moduł do ładowania akumulatora 12 V, inaczej źródło energii dla domku letniskowego, a jeszcze inaczej element instalacji podłączonej do sieci. Ja w projektach amatorskich zaczynam od małego systemu off-grid, ponieważ łatwiej kontrolować napięcie, koszty i ryzyko.

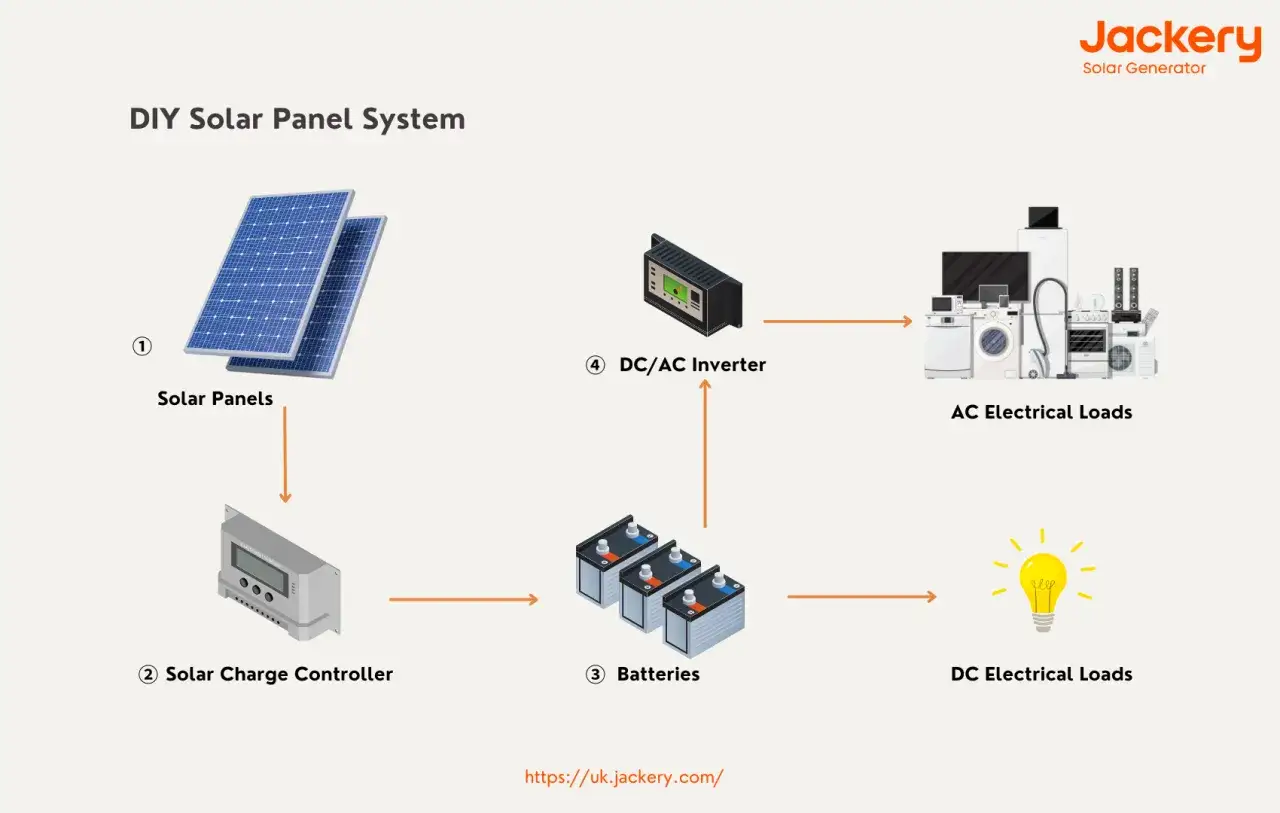

Panel fotowoltaicznynie wytwarza napięcia „gotowego do gniazdka”. Ogniwa produkują prąd stały, który trzeba dopasować do odbiornika za pomocą regulatora ładowania, akumulatora albo przetwornicy. Sam moduł jest tylko jednym elementem całego układu.
Dobierz napięcie do zastosowania
Do instalacji z akumulatorem 12 V najczęściej wykorzystuje się 36 ogniw połączonych szeregowo. Pojedyncze ogniwo krzemowe daje zwykle około 0,5 V w punkcie mocy maksymalnej, więc cały panel osiąga około 18 V roboczego napięcia. To wystarcza, aby regulator mógł ładować akumulator.
Jeżeli planujesz system 24 V, potrzebujesz większego napięcia albo regulatora MPPT. Ten typ regulatora śledzi punkt maksymalnej mocy panelu i potrafi efektywniej dopasować napięcie do akumulatora. Nie łączyłbym jednak przypadkowych ogniw i kontrolera tylko dlatego, że ich parametry wyglądają podobnie.
Z czego składa się własnoręcznie wykonany moduł
Do budowy potrzebujesz nie tylko samych ogniw. Delikatne płytki krzemowe łatwo pękają, a wilgoć szybko niszczy połączenia. Dlatego trwałość zapewnia dopiero cały układ warstw, a nie pojedynczy komponent.
| Element | Funkcja | Orientacyjny koszt |
|---|---|---|
| Ogniwa monokrystaliczne | Wytwarzają prąd pod wpływem światła | 150-350 zł |
| Taśma tabbing i busbar | Łączy ogniwa w szeregi | 30-80 zł |
| Szyba hartowana | Chroni front panelu przed deszczem i uderzeniami | 100-250 zł |
| EVA i backsheet | Izolują oraz zabezpieczają ogniwa przed wilgocią | 100-250 zł |
| Puszka przyłączeniowa z diodami | Chroni obwód przy zacienieniu części modułu | 40-100 zł |
| Rama aluminiowa i przewody | Usztywniają konstrukcję i umożliwiają podłączenie | 100-250 zł |
Podane wartości są orientacyjne i zależą od wymiarów panelu, jakości ogniw oraz tego, czy kupujesz elementy detalicznie. W praktyce kompletny projekt o mocy około 100-200 W może kosztować 350-900 zł. To często więcej niż gotowy moduł o podobnej mocy, gdy doliczysz narzędzia, odpady i czas pracy.
Najważniejsza jest ochrona przed wilgocią
W profesjonalnych modułach ogniwa są laminowane pomiędzy szybą, folią EVA i warstwą tylną. Domowe zalewanie silikonem może zadziałać jako rozwiązanie eksperymentalne, ale na dachu zwykle przegrywa z temperaturą, promieniowaniem UV i cyklami zamarzania. Nieszczelność jest najczęstszą przyczyną przedwczesnej awarii panelu DIY.
Rama powinna być sztywna, odporna na korozję i dopasowana do szyby. Nie używałbym zwykłej płyty meblowej jako tylnej części modułu, nawet jeśli panel ma wisieć pod dachem. Materiał może chłonąć wodę, odkształcać się i przenosić naprężenia na kruche ogniwa.
Montaż panelu krok po kroku
Sam proces nie jest skomplikowany, ale wymaga cierpliwości. Ogniwa są cienkie i łamią się od zbyt mocnego nacisku, dlatego pośpiech przy lutowaniu potrafi podwoić koszt projektu.
- Rozrysuj układ ogniw. Ustal liczbę rzędów, odstępy i położenie wyprowadzeń. Zostaw kilka milimetrów luzu na rozszerzalność materiałów.
- Sprawdź każde ogniwo. W dobrym świetle zmierz jego napięcie i obejrzyj powierzchnię pod kątem pęknięć.
- Przylutuj taśmy. Tabbing wire łączy przednią stronę jednego ogniwa z tylną stroną kolejnego. Lutuj krótko i z umiarkowanym naciskiem, zgodnie z zaleceniami producenta ogniw.
- Połącz szeregi. Po każdym rzędzie sprawdź ciągłość obwodu. Jedno odwrotnie ustawione ogniwo może obniżyć napięcie całego modułu.
- Wykonaj test przed zamknięciem panelu. Zmierz napięcie obwodu otwartego i porównaj je z wartością wynikającą z liczby ogniw.
- Ułóż warstwy ochronne. Ogniwa powinny znaleźć się między szybą, EVA i tylną warstwą izolacyjną bez pustych przestrzeni i ostrych krawędzi.
- Zamontuj puszkę przyłączeniową. Powinna mieć odpowiednie diody bypass oraz szczelne wyjścia przewodów.
- Uszczelnij i zamknij ramę. Nie zostawiaj otwartych krawędzi, przez które woda może dostać się do warstwy ogniw.
Przykładowy panel z 36 ogniwami o mocy około 5 W każde może teoretycznie osiągnąć blisko 180 W. W realnych warunkach wynik będzie niższy z powodu temperatury, strat na połączeniach, niedopasowania ogniw i kąta padania światła. Moc znamionowa nie jest stałą mocą uzyskiwaną przez cały dzień.
Przeczytaj również: Schemat instalacji fotowoltaicznej do zgłoszenia - co pokazać?
Połączenia elektryczne wymagają szczególnej ostrożności
Przy prądzie stałym łuk elektryczny może utrzymywać się dłużej niż przy prądzie przemiennym. Dlatego stosuj przewody przeznaczone do instalacji fotowoltaicznych, właściwe złącza oraz bezpiecznik dobrany do parametrów układu. Nie rozłączaj obciążonego obwodu przypadkowymi wtyczkami.
Do akumulatora panel podłącza się przez regulator ładowania, a nie bezpośrednio. Przy większych prądach potrzebne są również zabezpieczenia po stronie panelu i akumulatora. Samodzielnie wykonany moduł warto traktować jako źródło energii niskiego napięcia, a nie eksperymentalny zamiennik instalacji elektrycznej budynku.
Jak sprawdzić, czy panel działa poprawnie
Pierwszy test wykonaj przed montażem na dachu. W słoneczny dzień zmierz napięcie obwodu otwartego, czyli napięcie bez podłączonego odbiornika. Dla typowego panelu 12-woltowego z 36 ogniwami będzie to często około 20-22 V, ale dokładna wartość zależy od zastosowanych ogniw i temperatury.
Pomiar prądu zwarciowego wymaga ostrożności i miernika z odpowiednim zakresem. Przy większym panelu nie warto długo zwierać przewodów tylko po to, aby uzyskać jedną liczbę. Bezpieczniejszy jest pomiar pod kontrolowanym obciążeniem albo przez regulator ładowania.
Przed użyciem sprawdź także:
- czy napięcie rośnie równomiernie po oświetleniu całej powierzchni,
- czy nie ma gorących punktów, pęknięć ani odbarwień,
- czy puszka przyłączeniowa jest szczelna,
- czy przewody nie są naprężone przy wyjściu z ramy,
- czy regulator ładowania rozpoznaje właściwe napięcie systemu.
Częściowe zacienienie może mocno ograniczyć uzysk, szczególnie gdy ogniwa są połączone w jeden długi szereg. Diody bypass ograniczają skutki zacienienia, ale nie sprawiają, że zacieniony panel działa tak samo jak oświetlony. To jeden z powodów, dla których samodzielny moduł lepiej montować w miejscu łatwym do obserwacji i serwisowania.
DIY czy gotowy panel fotowoltaiczny
Samodzielna budowa daje satysfakcję i pozwala dopasować rozmiar modułu do nietypowego miejsca. Może być dobrym rozwiązaniem do zasilania wentylatora, sterownika, lamp ogrodowych, ładowarki USB czy małej pompy. Największą wartością projektu jest nauka i elastyczność, niekoniecznie oszczędność.
Do instalacji domowej zwykle wybrałbym panel fabryczny. Ma określoną klasę ochrony, dokumentację, gwarancję i powtarzalne parametry. Własny moduł może działać poprawnie, ale trudniej ocenić jego odporność na grad, śnieg, wiatr i wieloletnie cykle temperatur.
| Kryterium | Panel DIY | Panel fabryczny |
|---|---|---|
| Koszt początkowy | Często 350-900 zł za mały moduł | Zwykle korzystniejszy przy większej mocy |
| Możliwość dopasowania wymiarów | Duża | Ograniczona do dostępnych modeli |
| Trwałość i szczelność | Zależy od wykonania | Potwierdzona przez producenta |
| Dokumentacja | Zwykle niepełna | Parametry, instrukcja i deklaracje producenta |
| Zastosowanie na dachu domu | Ryzykowne i trudne do uzasadnienia | Najlepszy wybór |
Jeżeli celem jest obniżenie rachunków za energię, policz także koszt regulatora, akumulatora, konstrukcji, przewodów i zabezpieczeń. Po doliczeniu tych elementów samodzielny panel często przestaje być tani. W takim przypadku rozsądniejszy bywa gotowy moduł, a własnoręcznie można wykonać jedynie stojak, obudowę lub układ demonstracyjny.
Co z podłączeniem do instalacji domu
Panel zbudowany w garażu nie powinien być podłączany bezpośrednio do domowej sieci ani falownika on-grid. Taki system wymaga sprawdzonych komponentów, odpowiednich zabezpieczeń, pomiarów oraz dokumentacji. Błąd może oznaczać porażenie, pożar albo uszkodzenie urządzeń w budynku.
W Polsce mikroinstalacja fotowoltaiczna ma moc do 50 kW. Przy instalacji on-grid trzeba zgłosić przyłączenie operatorowi sieci, a przy mocy przekraczającej 6,5 kW dochodzą wymagania związane z uzgodnieniem projektu pod względem ochrony przeciwpożarowej. Szczegóły zależą od rodzaju obiektu, operatora i sposobu przyłączenia.
W praktyce gotowy panel z dokumentacją znacznie ułatwia procedurę. Samodzielnie wykonany moduł może nie mieć parametrów, deklaracji i badań wymaganych przez producenta falownika lub operatora. Dlatego do zasilania domu wybrałbym certyfikowane urządzenia, a projekt DIY zostawił do małej instalacji autonomicznej.
Najrozsądniejszy sposób na własny projekt solarny
Jeśli chcesz poeksperymentować, zacznij od panelu o mocy 50-200 W, regulatora MPPT lub PWM dobranego do napięcia oraz niewielkiego akumulatora. Zbuduj go na stole, wykonaj pomiary i obserwuj zachowanie podczas różnych warunków pogodowych. Taki układ pokaże, ile energii rzeczywiście produkują ogniwa i jak duże znaczenie mają kąt, temperatura oraz zacienienie.
Do zasilania domu potraktuj samodzielną konstrukcję jako etap edukacyjny, nie gotową elektrownię. Największą oszczędność daje dobrze dobrany i bezpiecznie zamontowany system, a nie samo wykonanie panelu własnymi rękami.
