Silnik pompy ciepła, lodówka, wentylator czy falownik fotowoltaiczny mogą pobierać z sieci coś więcej niż energię zamienianą bezpośrednio na pracę i ciepło. Pytanie, co to jest moc bierna, prowadzi więc do ważnego rozróżnienia między mocą czynną, bierną i pozorną oraz do praktycznych kwestii związanych ze stratami, rachunkami i kompensacją. Wyjaśniam, skąd bierze się to zjawisko, jak je rozpoznać i kiedy rzeczywiście trzeba się nim przejmować.
Moc bierna jest potrzebna, ale jej nadmiar obciąża instalację
- Moc bierna Q służy do tworzenia pól magnetycznych i elektrycznych, ale nie zamienia się bezpośrednio w pracę ani ciepło.
- Mierzy się ją w warach (var) lub kilowarach reaktywnych (kvar).
- Najczęściej powodują ją silniki, transformatory, dławiki oraz niektóre zasilacze i falowniki.
- Nadmiar mocy biernej oznacza większy prąd, straty w przewodach i spadki napięcia.
- W domu jednorodzinnym zwykle nie ma osobnej opłaty za energię bierną, ale w firmach może ona wynikać z przekroczenia parametrów umowy.
Czym dokładnie jest moc bierna
Moc bierna to część mocy w obwodzie prądu przemiennego, która krąży między źródłem a odbiornikiem. W jednej części okresu energia jest magazynowana w polu magnetycznym cewki albo polu elektrycznym kondensatora, a później wraca do sieci.
Nie oznacza to jednak, że jest całkowicie zbędna. Bez niej silnik indukcyjny nie wytworzyłby pola magnetycznego potrzebnego do pracy, a transformator nie mógłby prawidłowo przekazywać energii. Problem zaczyna się wtedy, gdy instalacja pobiera jej znacznie więcej, niż potrzebują urządzenia.
Trzy rodzaje mocy w jednym obwodzie
| Rodzaj mocy | Symbol i jednostka | Co opisuje |
|---|---|---|
| Moc czynna | P, W lub kW | Energię zamienianą na pracę mechaniczną, światło, ciepło lub chłód. |
| Moc bierna | Q, var lub kvar | Energię okresowo magazynowaną i oddawaną przez pola elektryczne lub magnetyczne. |
| Moc pozorna | S, VA lub kVA | Łączne obciążenie źródła, przewodów, transformatorów i aparatury. |

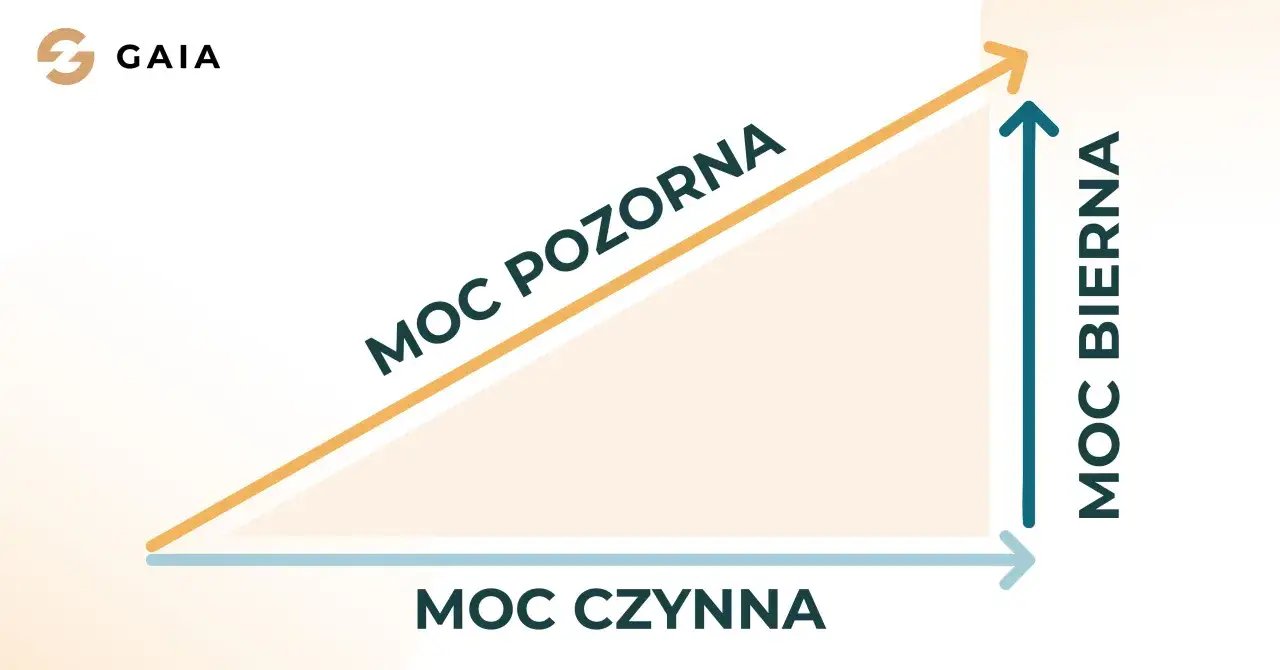

Zależność między tymi wielkościami pokazuje tak zwany trójkąt mocy: S² = P² + Q². Im większa składowa bierna przy tej samej mocy czynnej, tym większa moc pozorna, a więc także prąd płynący przez instalację.
Skąd bierze się moc bierna w domu i firmie
Najczęściej odpowiadają za nią odbiorniki indukcyjne. Należą do nich silniki elektryczne, sprężarki, pompy, wentylatory, transformatory i starsze oprawy oświetleniowe z dławikami. Takie urządzenia potrzebują pola magnetycznego, dlatego oprócz mocy czynnej pobierają również moc reaktywną.
Drugi wariant stanowi moc bierna pojemnościowa. Może pojawić się między innymi za sprawą kondensatorów, długich kabli, filtrów przeciwzakłóceniowych i niektórych układów energoelektronicznych. W praktyce liczy się nie tylko sam poziom mocy biernej, lecz także jej charakter, ponieważ kompensacja indukcyjna i pojemnościowa wymagają innych rozwiązań.
Co oznacza współczynnik cos φ
Współczynnik mocy cos φ pokazuje, jaka część mocy pozornej faktycznie wykonuje użyteczną pracę. Dla idealnego odbiornika rezystancyjnego, na przykład grzałki, wartość zbliża się do 1,00. Dla silnika pracującego z małym obciążeniem może być wyraźnie niższa.
Nie każdy niski cos φ oznacza awarię. Silnik pobiera moc bierną również wtedy, gdy działa prawidłowo, a jej poziom zmienia się wraz z obciążeniem. Z mojego doświadczenia wynika, że większym problemem niż pojedyncze urządzenie jest zwykle wiele odbiorników pracujących równocześnie, szczególnie w obiekcie z pompami, sprężarkami i automatyką.
Dlaczego nadmiar mocy biernej obciąża instalację
Moc bierna nie musi zwiększać wskazania energii czynnej w taki sam sposób jak grzałka czy czajnik, ale powoduje przepływ dodatkowego prądu. Przewody i transformatory muszą więc przenosić większe obciążenie, co prowadzi do strat cieplnych proporcjonalnych do kwadratu prądu.
Skutkiem mogą być większe spadki napięcia, nagrzewanie kabli, niższa dostępna przepustowość przyłącza i gorsze warunki pracy urządzeń. W dużej hali produkcyjnej przekłada się to także na konieczność zamówienia większej mocy lub zastosowania mocniejszej infrastruktury, choć sama moc czynna odbiorników się nie zmieniła.
Przykład liczbowy
Załóżmy, że instalacja pobiera 10 kW mocy czynnej. Przy cos φ równym 0,80 moc pozorna wynosi około 12,5 kVA, a moc bierna około 7,5 kvar. Po poprawie współczynnika mocy do 0,95 moc pozorna spada do około 10,5 kVA, a moc bierna do około 3,3 kvar.
Prąd w instalacji zmniejsza się w takim uproszczeniu o około 16 procent. Nie oznacza to automatycznie proporcjonalnego spadku całego rachunku, ale może ograniczyć straty techniczne i opłaty naliczane za ponadumowny pobór energii biernej.
Czy za moc bierną płaci się na rachunku za prąd
W typowym gospodarstwie domowym rozliczanym w grupie G osobna opłata za energię bierną zazwyczaj nie jest naliczana. Nie należy jednak mylić jej z opłatą mocową, która jest osobnym składnikiem rachunku i zależy między innymi od rocznego zużycia energii.
Inaczej wygląda sytuacja w wielu firmach, zakładach usługowych i obiektach z większym przyłączem. Operator może naliczyć opłatę za przekroczenie wartości określonej w taryfie lub umowie, często opisanej współczynnikiem tg φ. Szczegółowy próg zależy od grupy taryfowej, poziomu napięcia, układu pomiarowego i zapisów umowy.
Na fakturze albo w danych pomiarowych trzeba szukać pozycji związanych z energią bierną indukcyjną i pojemnościową, wyrażonych zwykle w kvarh lub Mvarh. Sam odczyt mocy czynnej w kW nie wystarczy, aby ocenić problem. Jeśli pojawia się dopłata, najpierw sprawdziłbym umowę i profil zużycia, a dopiero potem rozważał zakup urządzenia kompensacyjnego.

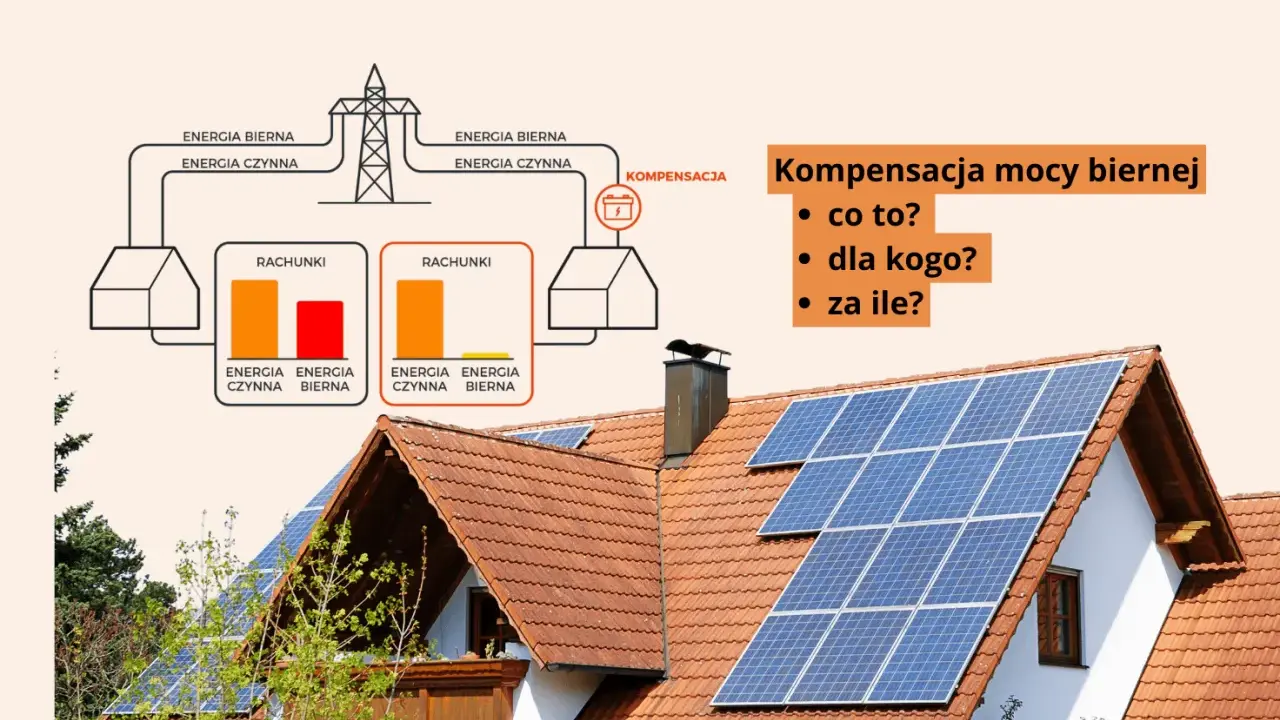

Jak ograniczyć nadmiar mocy biernej
Najpopularniejszą metodą jest kompensacja, czyli dostarczenie w pobliżu odbiornika mocy o przeciwnym charakterze. Dla odbiorników indukcyjnych stosuje się przede wszystkim baterie kondensatorów, a dla nadmiaru pojemnościowego między innymi dławiki lub aktywne układy kompensacyjne.
Najczęściej stosowane rozwiązania
- Bateria kondensatorów - sprawdza się w instalacjach z powtarzalnym obciążeniem indukcyjnym, ale powinna być sterowana automatycznie.
- Kompensator aktywny - reaguje szybko na zmienne obciążenie i może obsługiwać bardziej złożone instalacje.
- Dławiki kompensacyjne - pomagają ograniczyć moc bierną pojemnościową, na przykład przy długich przewodach lub określonych układach energoelektronicznych.
- Modernizacja odbiorników - wymiana zużytych silników, zasilaczy lub opraw może poprawić cos φ, choć nie zawsze będzie najtańszą drogą.
Nie polecam montowania kondensatora „na próbę” w domu ani firmie bez pomiarów. Źle dobrana kompensacja może doprowadzić do przekompensowania, rezonansu i problemów z harmonicznymi, czyli odkształceniami przebiegu prądu lub napięcia.
Przeczytaj również: Ile volt mają trzy fazy? 230 czy 400 V w domu
Jak podejść do tego praktycznie
- Sprawdź faktury, umowę i dane z licznika, aby potwierdzić, czy problem rzeczywiście dotyczy energii biernej.
- Wykonaj pomiary analizatorem jakości energii podczas typowego i maksymalnego obciążenia.
- Ustal, czy dominują odbiorniki indukcyjne, pojemnościowe, czy również harmoniczne.
- Dobierz układ kompensacji do zmienności obciążenia, a nie tylko do jednej chwilowej wartości.
- Po montażu sprawdź cos φ, tg φ, temperaturę aparatury i ewentualne przekroczenia w kolejnych okresach rozliczeniowych.
W domu jednorodzinnym najczęściej większy efekt ekonomiczny daje ograniczenie zużycia energii czynnej, poprawa sterowania pompą lub wymiana starego urządzenia niż zakup osobnego kompensatora. Inaczej może być w warsztacie, gospodarstwie rolnym albo budynku z dużą pompą, sprężarką i instalacją trójfazową, ale decyzję nadal powinien poprzedzić pomiar.
Co sprawdzić przed inwestycją w kompensację
Najpierw trzeba rozdzielić trzy kwestie: czy występuje rzeczywisty nadmiar mocy biernej, czy pojawiają się za nią opłaty oraz czy problem wynika z jednego urządzenia, czy z całej instalacji. Bez tej diagnozy łatwo kupić rozwiązanie, które poprawi jeden parametr, ale nie zmniejszy kosztów.
Szczególnej ostrożności wymagają instalacje z fotowoltaiką, falownikiem, magazynem energii i dużą liczbą zasilaczy impulsowych. Falownik może sterować mocą bierną zgodnie z ustawieniami operatora, a dodatkowe kondensatory mogą współpracować z nim inaczej, niż zakłada właściciel. Projekt i uruchomienie powinien wykonać elektryk znający parametry konkretnego przyłącza.
Nie warto też dążyć bezrefleksyjnie do cos φ równego dokładnie 1,00. W realnej instalacji bezpieczniejszy jest stabilny, poprawny zakres pracy określony po pomiarach niż ciągłe przełączanie stopni kompensacji i ryzyko pojawienia się mocy biernej przeciwnego rodzaju.
Jak rozsądnie ocenić moc bierną w swoim domu
Dla większości gospodarstw domowych najważniejsze jest rozumienie zjawiska, a nie samodzielne instalowanie aparatury. Sprawdź, jakie urządzenia pracują długo i cyklicznie, zwłaszcza silniki, pompy, sprężarki oraz stare oprawy z dławikami. Jeśli rachunek nie zawiera pozycji za energię bierną, zakup kompensatora zwykle nie będzie pierwszym działaniem, od którego zacząłbym oszczędzanie.
W małej firmie lub gospodarstwie rolnym sytuacja może wyglądać inaczej. Gdy faktura pokazuje opłaty za ponadumowny pobór, zacznij od analizy profilu pracy i pomiaru cos φ oraz tg φ. Dobrze dobrana kompensacja może odciążyć instalację, ale jej skuteczność zależy od prawidłowego doboru, ustawień i regularnej kontroli.
Najkrócej mówiąc, moc bierna jest naturalnym elementem działania urządzeń prądu przemiennego. Nie trzeba się jej bać, lecz warto reagować wtedy, gdy powoduje większe prądy, straty techniczne albo realne opłaty. W domu zwykle wystarczy świadoma diagnostyka, natomiast w większym obiekcie decyzję powinny poprzedzić pomiary i analiza warunków przyłączenia.
