Projekt domu może przewidywać dach bez wieńca żelbetowego, ale nie oznacza to, że konstrukcja może zostać pozbawiona usztywnienia. Wyjaśniam, kiedy takie rozwiązanie ma sens, co powinno zastąpić tradycyjny wieniec, jak dach przenosi obciążenia oraz gdzie inwestorzy najczęściej popełniają kosztowne błędy.
Brak wieńca nie zwalnia z zaprojektowania ciągłego układu nośnego
- Możliwość wykonania zależy od rodzaju ścian, więźby, pokrycia i obciążeń śniegiem oraz wiatrem.
- Murłata nie może być po prostu położona na pustakach bez odpowiedniego zakotwienia i sprawdzenia podłoża.
- Zastępstwem dla wieńca może być między innymi konstrukcja szkieletowa, wzmocniony pas muru, stalowa belka lub układ wiązarów z właściwym stężeniem.
- Największe ryzyko stanowią siły poziome, rozparcie krokwi i ssanie wiatru.
- Oszczędność na betonie może zostać zniwelowana przez dodatkowe łączniki, wzmocnienia i projekt zamienny.
Co naprawdę oznacza rezygnacja z wieńca
Wieniec żelbetowy to ciągła belka obiegająca ściany nośne. Spina budynek, rozkłada obciążenia i tworzy stabilne podparcie dla murłaty. Gdy go nie ma, trzeba osobno rozwiązać przenoszenie sił pionowych, poziomych i sił ssących od wiatru.
Najczęstsze nieporozumienie polega na utożsamianiu braku wieńca z brakiem jakiegokolwiek połączenia dachu ze ścianami. Taki układ byłby bardzo ryzykowny. Dach musi mieć zaprojektowane mocowanie do ścian, a ściany muszą być powiązane z fundamentem i stropem w sposób zapewniający ciągłość konstrukcji.
W tradycyjnym domu murowanym wieniec pełni kilka funkcji jednocześnie. Usztywnia koronę ścian, ogranicza ich rozchodzenie się pod wpływem rozporu krokwi, pozwala zakotwić murłatę i ułatwia równomierne przekazanie obciążeń. Usunięcie jednej belki nie może więc oznaczać pominięcia wszystkich tych funkcji.
Kiedy rozwiązanie bez żelbetowej belki obwodowej może być bezpieczne

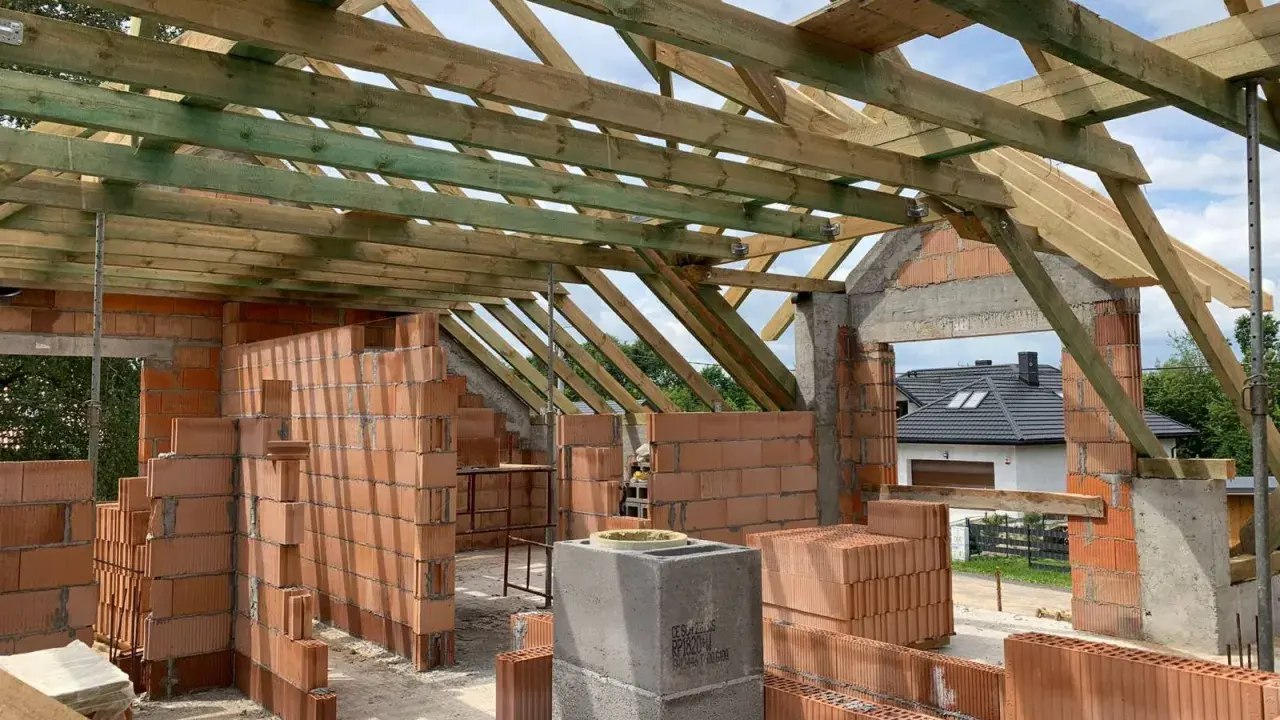

Najłatwiej zrezygnować z tradycyjnego wieńca wtedy, gdy cały budynek od początku projektuje się w innej technologii. W domu szkieletowym jego rolę przejmuje ciągła podwalina i oczep, czyli drewniane elementy spinające ściany oraz przenoszące obciążenia z dachu.
Dom szkieletowy
W konstrukcji drewnianej ściany tworzą przestrzenny układ z poszyciem, słupkami i oczepem. Odpowiednio zaprojektowane połączenia ciesielskie oraz kotwy prowadzą siły od więźby aż do fundamentu. Nie można jednak przenosić tego rozwiązania bezpośrednio na ściany murowane.
Wiązary prefabrykowane
Wiązary dachowe mogą ograniczyć rozporzenie ścian, ponieważ tworzą zamknięte trójkąty konstrukcyjne. Nie oznacza to automatycznie, że wieniec jest zbędny. Trzeba sprawdzić miejsca punktowego podparcia wiązarów, nośność muru oraz sposób zabezpieczenia przed poderwaniem przez wiatr.
Przeczytaj również: Montaż komina systemowego krok po kroku. Błędy i koszty
Wzmocniony pas muru lub belka stalowa
W niektórych projektach stosuje się zbrojony pas muru, belkę stalową albo element żelbetowy zintegrowany z inną częścią konstrukcji. Takie rozwiązanie może zastąpić klasyczny wieniec tylko wtedy, gdy zostało policzone jako ciągły element spinający, a nie jako przypadkowe wzmocnienie wykonane na budowie.
Sam niski, prosty i lekki dach nie jest wystarczającym powodem do pominięcia wieńca. Znaczenie mają również długość ścian, liczba ścian poprzecznych, kąt nachylenia połaci, strefa śniegowa i wiatrowa oraz rodzaj pokrycia. Dachówka ceramiczna obciąża konstrukcję zupełnie inaczej niż lekka blachodachówka.
Co musi przejąć obciążenia z dachu
Najważniejsze jest określenie drogi, którą obciążenia przechodzą z pokrycia dachowego do fundamentu. W poprawnym projekcie powinno być jasne, które elementy odbierają ciężar dachu, a które odpowiadają za rozpor, wiatr i stabilizację przestrzenną.
| Obciążenie | Co może je przejąć | Na co zwrócić uwagę |
|---|---|---|
| Ciężar pokrycia i śniegu | Murłata, belka stalowa, pas zbrojonego muru lub wiązar | Nośność muru i równomierne rozłożenie nacisku |
| Rozpor krokwi | Belki wiązarowe, jętki, kleszcze lub zaprojektowane stężenia | Nie każda jętka eliminuje siły poziome przy oparciu krokwi |
| Ssanie wiatru | Kotwy, łączniki mechaniczne i ciągłe połączenia ze ścianami | Szczególnie narożniki, okap i krawędzie połaci |
| Siły punktowe | Podciągi, słupki, belki rozdzielcze lub lokalne wzmocnienia | Wiązary nie powinny opierać się przypadkowo na cienkich fragmentach muru |
Najczęstsze błędy przy takim układzie
Pierwszy błąd to decyzja podjęta dopiero podczas murowania. Inwestor rezygnuje z wieńca, aby ograniczyć koszt lub przyspieszyć prace, a dopiero później próbuje dopasować więźbę. Wtedy często brakuje miejsca na kotwy, zmieniają się poziomy oparcia i pojawiają się nieprzewidziane siły w ścianach.
Drugim problemem jest kotwienie murłaty wyłącznie do kilku pustaków. Pustak ścienny nie zawsze ma wystarczającą odporność na wyrwanie łącznika, zwłaszcza przy lekkim pokryciu i silnym wietrze. Rodzaj kotew, ich średnica, rozstaw i głębokość zakotwienia powinny wynikać z obliczeń, a nie z przyzwyczajeń ekipy.
Ryzykowne jest również punktowe podparcie wiązarów bez sprawdzenia nacisku. W takim przypadku obciążenia mogą skupiać się na małych fragmentach ściany, prowadząc do zarysowań, miejscowego zgniatania albo odspajania elementów murowych.
- Nie zmieniaj więźby krokwiowej na wiązary bez aktualizacji projektu.
- Nie traktuj kotew chemicznych jako uniwersalnego zamiennika wieńca.
- Nie opieraj ciężkiej dachówki na ścianie zaprojektowanej dla lekkiego pokrycia.
- Nie zakrywaj połączeń ociepleniem przed sprawdzeniem ich przez kierownika budowy.
- Nie pomijaj stężeń połaci, nawet gdy dach jest niewielki.
Na budowie często skupiamy się na tym, czy ściana jest pionowa i czy drewno ma właściwy przekrój. Tymczasem o trwałości decydują także detale, których później nie widać, czyli ciągłość kotwienia, połączenia narożne i przeniesienie sił do fundamentu.
Czy brak wieńca rzeczywiście obniża koszt budowy
Wykonanie wieńca oznacza koszt zbrojenia, betonu, szalunków, robocizny i kotew. Dla prostego domu o obwodzie ścian około 36 m całkowity wydatek może wynieść orientacyjnie 4,5-7 tys. zł, choć lokalne stawki i przekrój elementu potrafią mocno zmienić wynik.
Rezygnacja z tej pozycji nie oznacza jednak automatycznej oszczędności. Projektant może zalecić droższe łączniki, dodatkowe słupki, belki stalowe, wzmocnienie muru albo zmianę rodzaju więźby. Do tego dochodzi koszt adaptacji projektu i dodatkowej kontroli wykonania.
| Rozwiązanie | Główna zaleta | Typowe ograniczenie |
|---|---|---|
| Klasyczny wieniec żelbetowy | Spina ściany i daje czytelne oparcie dla murłaty | Koszt, mostek termiczny i dodatkowy etap betonowania |
| Wiązary z zaprojektowanym stężeniem | Szybki montaż i ograniczenie rozporu krokwi | Duże obciążenia punktowe i konieczność dokładnego kotwienia |
| Konstrukcja szkieletowa | Oczep i poszycie tworzą spójny układ ścian i dachu | Wymaga konsekwentnego wykonania wszystkich połączeń |
| Belka stalowa lub wzmocniony pas muru | Może zastąpić klasyczny detal w nietypowym projekcie | Wymaga indywidualnych obliczeń i kontroli wykonania |
Moja praktyczna ocena jest prosta. W typowym domu murowanym oszczędzanie na wieńcu ma sens tylko wtedy, gdy cały układ od początku zaprojektowano bez niego. Usunięcie go z gotowego projektu zwykle tworzy więcej problemów, niż rozwiązuje.
Jak sprawdzić projekt przed rozpoczęciem prac
Przed zamówieniem drewna lub wiązarów trzeba poprosić projektanta konstrukcji o jednoznaczny detal oparcia dachu. Powinien on pokazywać przekroje ścian, murłatę albo alternatywną belkę, kotwy, izolację oraz sposób połączenia z elementami usztywniającymi.
Warto sprawdzić przede wszystkim:
- czy ściany mają wystarczającą nośność na obciążenia pionowe i poziome,
- czy przewidziano zabezpieczenie przed poderwaniem dachu,
- czy rozstaw i typ kotew odpowiadają materiałowi ściany,
- czy więźba ma wszystkie wymagane stężenia,
- czy projekt uwzględnia rzeczywiste pokrycie dachowe, śnieg i wiatr,
- czy detal nie tworzy dodatkowego mostka termicznego.
Jeżeli dom już stoi, a wykonawca proponuje usunięcie wieńca, potrzebna jest ocena konstruktora na podstawie projektu i oględzin. Czasem możliwe jest lokalne wzmocnienie, ale nie da się bezpiecznie ocenić takiej zmiany wyłącznie na podstawie zdjęcia lub wymiaru pustaka.
Najważniejsza decyzja zapada przed wymurowaniem ostatniej warstwy
Brak żelbetowego wieńca może być poprawnym rozwiązaniem, lecz tylko jako część kompletnego systemu konstrukcyjnego. W domu murowanym trzeba zastąpić jego funkcję innymi elementami, zapewnić dobre kotwienie i policzyć oddziaływania od dachu.
Jeżeli projekt nie pokazuje dokładnie, jak ściany zostaną spięte z więźbą i fundamentem, nie warto rozpoczynać prac. Najtańsza korekta jest możliwa przed murowaniem, natomiast naprawa pękających ścian lub źle zakotwionego dachu może kosztować wielokrotnie więcej niż prawidłowo zaprojektowany wieniec.
