Gdy dom ma działać bez stabilnego przyłącza, same panele fotowoltaiczne nie wystarczą. Potrzebny jest przemyślany układ, który pokaże drogę energii od modułów PV przez zabezpieczenia, regulator i magazyn aż do falownika oraz odbiorników. Poniżej wyjaśniam, jak czytać schemat instalacji off-grid, jak dobrać podstawowe elementy, ile może kosztować taki system i gdzie najczęściej pojawiają się błędy.
Dobry schemat pokazuje nie tylko połączenia, ale też sposób pracy całego systemu
- Panele PV wytwarzają prąd stały, który trafia do regulatora lub falownika hybrydowego.
- Magazyn energii zasila dom po zmroku i podczas słabszej pogody.
- Falownik off-grid tworzy stabilne napięcie 230 V dla obwodów domowych.
- W polskich warunkach trzeba uwzględnić dużo słabszą produkcję zimą.
- Najczęstszy błąd to dobieranie instalacji do mocy paneli zamiast do rzeczywistego zużycia energii.

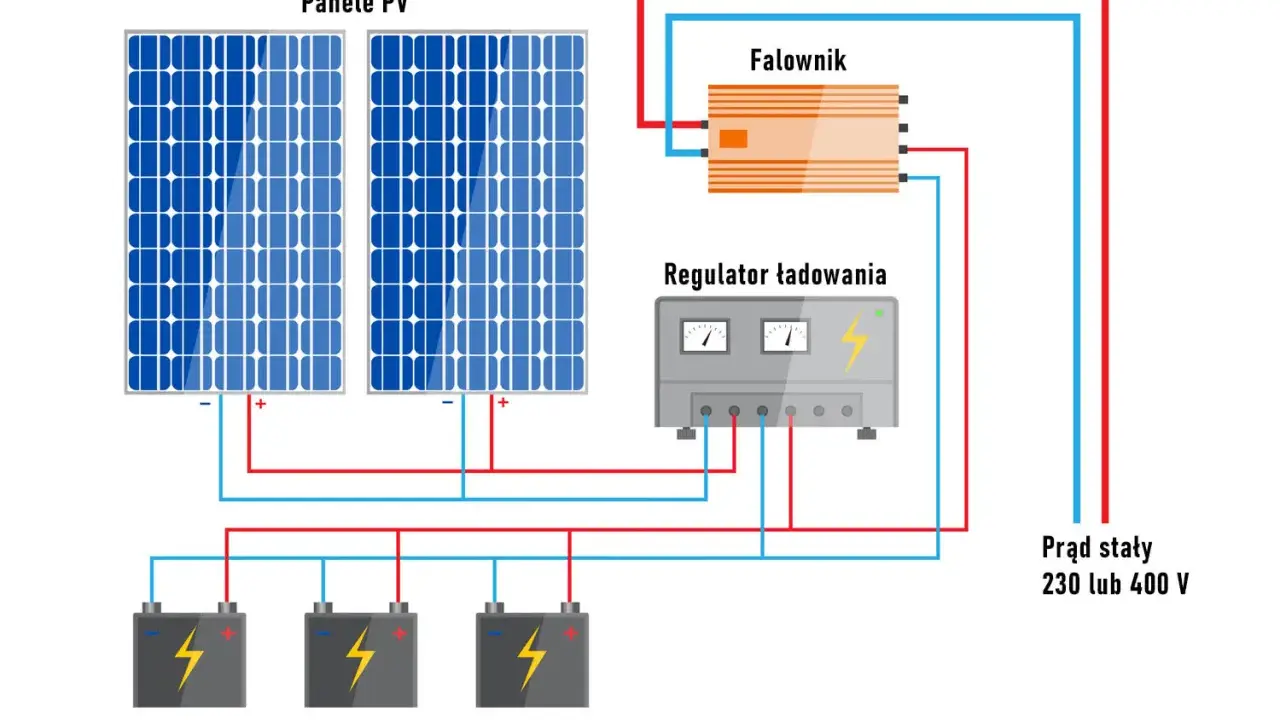

Jak wygląda schemat instalacji off-grid
Najprostszy układ wyspowy można zapisać tak:
Moduły PV
↓ prąd stały DC
Zabezpieczenia po stronie DC
↓
Regulator MPPT lub falownik hybrydowy
↓ ↘
Magazyn energii Falownik off-grid
↓ prąd przemienny AC 230 V
Rozdzielnica i obwody odbiorcze
↓
Oświetlenie, lodówka, pompa, gniazda
Opcjonalnie:
generator lub turbina → wejście AC falownikaModuły fotowoltaiczne produkują prąd stały, a falownik zamienia go na prąd przemienny używany przez urządzenia domowe. Magazyn przejmuje nadwyżki w ciągu dnia i oddaje energię wtedy, gdy panele nie produkują wystarczająco dużo.

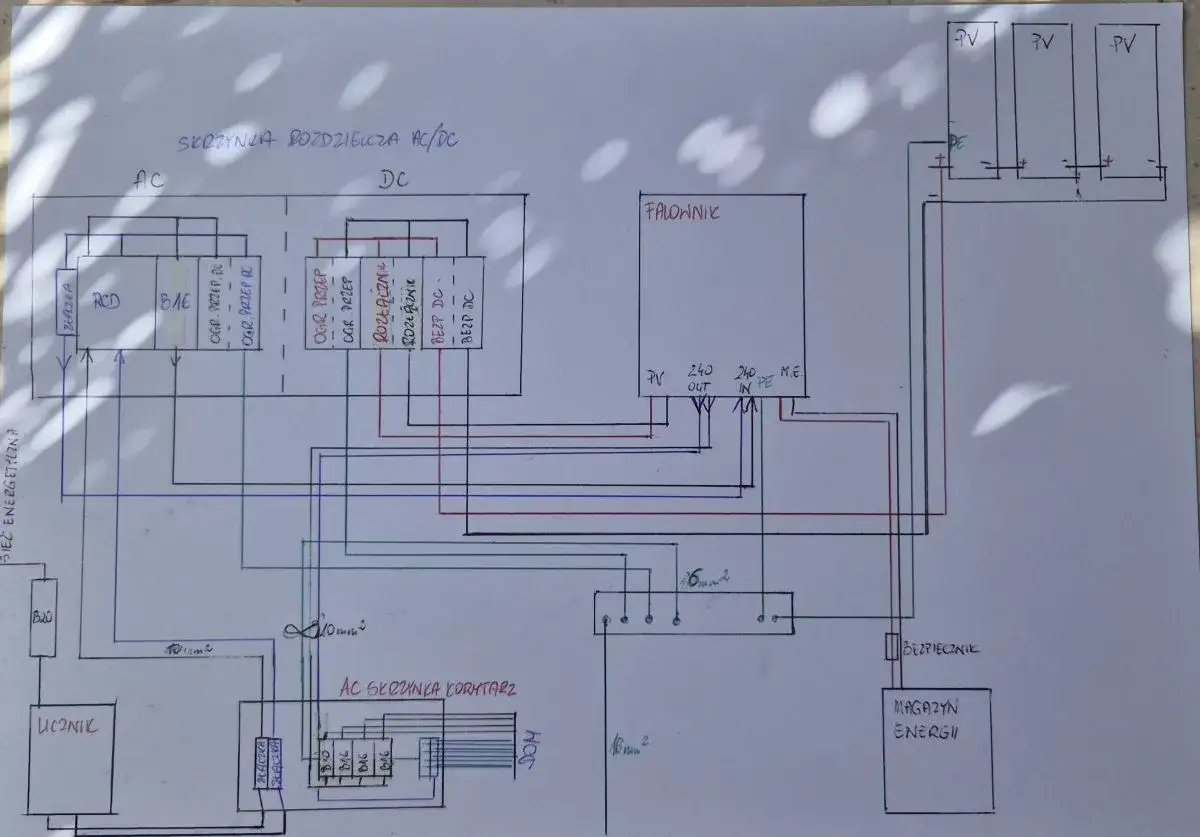

W typowej instalacji potrzebne są także rozłączniki, bezpieczniki, ograniczniki przepięć, uziemienie oraz rozdzielnica AC. Ich zadaniem jest ochrona przewodów, urządzeń i użytkowników. Schemat bez tych elementów jest tylko uproszczonym rysunkiem poglądowym, a nie projektem wykonawczym.
Off-grid, on-grid i hybryda
| Typ systemu | Źródło zasilania | Najważniejsza cecha |
|---|---|---|
| On-grid | Fotowoltaika i sieć | Bez sieci standardowy falownik zwykle się wyłącza. |
| Off-grid | Panele, magazyn, ewentualnie generator | Może pracować bez przyłącza energetycznego. |
| Hybryda | Fotowoltaika, magazyn i sieć | Łączy niezależność awaryjną z możliwością korzystania z sieci. |
Największa różnica polega na tym, że system off-grid musi samodzielnie utrzymać napięcie i częstotliwość. Nie może liczyć na sieć jako stabilizator. Z tego powodu potrzebuje falownika przeznaczonego do pracy wyspowej, a nie dowolnego urządzenia sieciowego.
Za co odpowiada każdy element układu
Moduły fotowoltaiczne i stringi
Pojedynczy moduł ma zwykle kilkaset watów mocy, a kilka lub kilkanaście modułów łączy się w stringi. Połączenie szeregowe podnosi napięcie, natomiast równoległe zwiększa dostępny prąd. Konfigurację stringów trzeba dopasować do zakresu napięcia regulatora lub falownika, szczególnie do maksymalnego napięcia występującego w mroźny, słoneczny dzień.
W polskim klimacie nie warto patrzeć wyłącznie na moc znamionową paneli. Moduły mogą mieć 5 kWp mocy maksymalnej, ale zimą uzysk będzie znacznie niższy niż latem. Dlatego w domu całorocznym liczy się nie tylko suma watów, lecz także orientacja dachu, kąt nachylenia, zacienienie i możliwość dołożenia dodatkowego źródła energii.
Regulator MPPT
Regulator MPPT śledzi punkt maksymalnej mocy paneli i dobiera warunki pracy tak, aby możliwie efektywnie ładować akumulator. W prostszych instalacjach znajduje się między panelami a baterią. W bardziej rozbudowanych systemach jego funkcję ma wbudowany falownik hybrydowy z wejściem PV.
Regulator PWM jest tańszy, ale ma mniejszą elastyczność i gorzej wykorzystuje panele o wyższym napięciu. Do domu, który ma działać przez cały rok, zwykle wybrałbym MPPT. Oszczędność na tym elemencie często kończy się mniejszym uzyskiem i trudniejszym doborem modułów.
Magazyn energii
Magazyn jest buforem między produkcją a zużyciem. Najczęściej stosuje się dziś baterie litowo-żelazowo-fosforanowe, czyli LiFePO4, ponieważ dobrze znoszą regularne cykle i mają długą żywotność. W starszych lub budżetowych układach spotyka się akumulatory kwasowo-ołowiowe, ale wymagają one ostrożniejszego rozładowywania i zajmują więcej miejsca.
Nie należy utożsamiać pojemności nominalnej z energią dostępną dla domu. Akumulator o pojemności 10 kWh może mieć ustawiony limit rozładowania na poziomie 80%, więc realnie udostępni około 8 kWh, a część energii stracimy jeszcze w procesie konwersji.
Falownik off-grid
Falownik odpowiada za zamianę prądu stałego na 230 V AC oraz za utrzymanie parametrów zasilania. Powinien mieć czystą sinusoidę, odpowiednią moc ciągłą i wystarczający zapas na prądy rozruchowe lodówki, pompy, hydroforu czy elektronarzędzi.
Przykładowo pompa o mocy 800 W może podczas rozruchu potrzebować kilkukrotnie większej mocy chwilowej. Falownik 1 kW może więc nie wystarczyć, nawet jeśli suma mocy pracujących urządzeń wygląda bezpiecznie na papierze.
Zabezpieczenia i rozdzielnice
Po stronie DC stosuje się między innymi rozłącznik izolacyjny, bezpieczniki stringów, ograniczniki przepięć i przewody solarne. Po stronie AC potrzebne są zabezpieczenia nadprądowe, różnicowoprądowe oraz rozdzielnica dobrana do sposobu pracy falownika.
Strony DC i AC nie można traktować jak jednego obwodu. Mają inne napięcia, inne zagrożenia i inne wymagania dotyczące rozłączania. Przewody, złącza i zabezpieczenia powinien dobrać elektryk znający instalacje fotowoltaiczne, a nie tylko osoba mająca doświadczenie przy zwykłych obwodach domowych.
Jak dobrać moc paneli, baterię i falownik
Projektowanie zaczynam od zużycia energii, nie od liczby paneli, które zmieszczą się na dachu. Najpierw spisuję urządzenia, ich moc, czas pracy oraz to, czy muszą działać także zimą. Dzięki temu można oddzielić obwody krytyczne od odbiorników, które da się czasowo wyłączyć.
Przykładowe konfiguracje
| Zastosowanie | Moc PV | Magazyn nominalny | Falownik |
|---|---|---|---|
| Domek letniskowy | 1,5-3 kWp | 5-10 kWh | 2-5 kW |
| Mały dom z obwodami krytycznymi | 4-7 kWp | 10-20 kWh | 5-8 kW |
| Dom całoroczny poza siecią | 8-12 kWp | 20-40 kWh | 8-12 kW |
Są to przedziały orientacyjne, a nie gotowe recepty. Dom ogrzewany pompą ciepła, z kuchenką elektryczną i podgrzewaczem wody może potrzebować znacznie większego systemu. W wielu przypadkach rozsądniejszym rozwiązaniem będzie pozostawienie ogrzewania, płyty grzewczej lub ładowarki samochodu poza podstawowym obwodem off-grid.
Proste obliczenie pojemności magazynu
Jeżeli odbiorniki krytyczne zużywają 6 kWh dziennie, a system ma zapewnić jeden dzień autonomii, magazyn powinien mieć więcej niż 6 kWh pojemności nominalnej. Przy założeniu wykorzystania 80% baterii i sprawności całego toru na poziomie około 90% otrzymamy:
6 kWh ÷ 0,8 ÷ 0,9 = około 8,3 kWh
W praktyce wybrałbym więc magazyn o pojemności około 10 kWh. Jeżeli zależy nam na dwóch lub trzech dniach zapasu, wynik trzeba odpowiednio pomnożyć. Trzeba jednak pamiętać, że kilka pochmurnych dni zimą może wyczerpać nawet duży akumulator, dlatego system całoroczny często wymaga generatora albo innego źródła rezerwowego.
Ile kosztuje układ wyspowy
Orientacyjnie mała instalacja do domku letniskowego może kosztować 20-40 tys. zł, zależnie od jakości baterii, konstrukcji i zakresu montażu. System dla domu z obwodami krytycznymi to często około 40-80 tys. zł, natomiast całoroczny układ z dużym magazynem i generatorem może przekroczyć 100 tys. zł.
Najwięcej kosztuje zwykle magazyn, falownik oraz profesjonalne zabezpieczenia. Podejrzanie tani zestaw często oznacza baterię o mniejszej trwałości, brak części ochrony albo falownik, który nie radzi sobie z obciążeniami indukcyjnymi. W off-gridzie cena urządzenia nie jest jedynym kryterium, bo awaria może oznaczać brak ogrzewania, wody lub łączności.
Trzy praktyczne warianty schematu
Mały system do domku letniskowego
Najprostszy wariant obejmuje panele, regulator MPPT, baterię 24 V lub 48 V, falownik sinusoidalny i kilka wydzielonych obwodów. Dobrze sprawdzi się przy oświetleniu, lodówce, routerze, ładowarkach i niewielkich urządzeniach.
Nie projektowałbym takiego systemu do ogrzewania elektrycznego ani stałej pracy bojlera. Przy ograniczonym budżecie lepiej zasilać mniej odbiorników, ale zapewnić im stabilną pracę i zostawić zapas w baterii.
Dom z obwodami krytycznymi
W tym wariancie falownik zasila osobną rozdzielnicę backupową. Trafiają do niej lodówka, oświetlenie, sterowanie ogrzewaniem, pompa obiegowa, router i wybrane gniazda. Pralka, piekarnik, płyta indukcyjna czy ładowarka samochodu mogą pozostać poza tym obwodem.
To rozwiązanie jest często rozsądniejszym kompromisem niż próba zasilania całego domu. Wydzielenie odbiorników krytycznych zmniejsza wymagania wobec falownika i magazynu, a jednocześnie zapewnia działanie najważniejszych funkcji podczas awarii sieci.
Przeczytaj również: Jak sprawdzić, ile prądu wyprodukowała fotowoltaika?
Pełny system całoroczny
Dom całkowicie niezależny potrzebuje większej instalacji PV, dużego magazynu i źródła rezerwowego. Może nim być generator spalinowy, turbina wiatrowa albo dodatkowe źródło ciepła i energii, zależnie od lokalizacji.
Generator nie powinien być traktowany jako porażka projektu. W Polsce zimowe tygodnie z małą produkcją PV są realnym ograniczeniem. Dobrze skonfigurowany generator uruchamiany automatycznie może być tańszy i pewniejszy niż przewymiarowanie paneli oraz baterii do ekstremalnego scenariusza.
Najczęstsze błędy przy projektowaniu instalacji
- Dobór tylko według mocy paneli. 5 kWp modułów nie oznacza 5 kW dostępnych przez całą dobę.
- Zbyt mały falownik. Sama suma mocy urządzeń nie uwzględnia prądów rozruchowych.
- Brak zapasu zimowego. System działający świetnie w lipcu może mieć problem w grudniu.
- Łączenie różnych akumulatorów. Baterie o odmiennej chemii, wieku lub pojemności mogą pracować nierówno.
- Brak selektywności obwodów. Jeden duży obwód zwiększa ryzyko przeciążenia całego systemu.
- Nieprawidłowe uziemienie i zabezpieczenia. To nie jest miejsce na przypadkowe elementy z instalacji 12 V.
- Brak wentylacji i ochrony pożarowej magazynu. Miejsce montażu trzeba dopasować do technologii baterii i zaleceń producenta.
Portal gov.pl przypomina, że po odłączeniu strony AC w instalacji fotowoltaicznej nadal może występować niebezpieczne napięcie DC. Dlatego montaż, pomiary i pierwsze uruchomienie powinien wykonać uprawniony instalator, a dokumentacja powinna obejmować schemat jednokreskowy, konfigurację zabezpieczeń i wyniki pomiarów.
Przy większych magazynach trzeba też sprawdzić obowiązki formalne i przeciwpożarowe. Dla przykładu magazyny o pojemności 30-300 kWh mogą wymagać zgłoszenia oraz uzgodnienia dokumentacji pod względem ochrony przeciwpożarowej, zależnie od miejsca montażu i aktualnych przepisów.
Jak ocenić gotowy schemat przed zakupem
Przed podpisaniem umowy sprawdzam, czy na rysunku widać osobno stronę DC, stronę AC, magazyn, uziemienie, rozłączniki i obwody odbiorcze. Dobry schemat powinien pokazywać również sposób przełączenia między falownikiem, generatorem i ewentualną siecią, aby nie dopuścić do przypadkowego połączenia źródeł.
Proszę także o odpowiedź na cztery praktyczne pytania. Jaki jest dzienny uzysk zimą, ile energii można faktycznie pobrać z baterii, jak system reaguje na przeciążenie i co zasili generator po rozładowaniu magazynu? Jeżeli wykonawca podaje wyłącznie moc paneli i cenę, bez tych informacji, schemat jest niepełny.
Najbezpieczniej traktować instalację off-grid jako małą elektrownię z własną rozdzielnicą, automatyką i procedurami awaryjnymi. Dobrze zaprojektowany układ nie musi zasilać każdego urządzenia jednocześnie, ale powinien przewidywalnie dostarczać energię tam, gdzie jest naprawdę potrzebna. Właśnie ta równowaga między niezależnością, kosztem i zimowym zapasem decyduje o tym, czy system będzie wygodnym rozwiązaniem, czy tylko drogim zestawem paneli i akumulatorów.
