Trwałość elewacji zależy nie tylko od jakości styropianu i kleju, lecz także od prawidłowego mocowania mechanicznego. W tym poradniku pokazuję, kiedy stosować kołki, ile łączników przypada zwykle na metr kwadratowy, jak dobrać ich długość do podłoża oraz jak uniknąć mostków termicznych, pęknięć i odspajania płyt.
Najważniejsze zasady trwałego mocowania płyt
- 4-6 łączników na m² to typowy zakres w centralnej części elewacji.
- W strefach narożnych i przy otworach często stosuje się 6-8, a czasem 8-10 sztuk na m².
- Kołki dobiera się do rodzaju muru, grubości izolacji i systemu ETICS, nie tylko do grubości styropianu.
- Zakotwienie w stabilnym podłożu powinno mieć zwykle co najmniej 5 cm, ale dokładną wartość określa dokumentacja łącznika.
- Łączniki montuje się po związaniu kleju, najczęściej po 2-3 dniach, zgodnie z instrukcją systemu.
Czy klej do styropianu wystarczy
W systemie ETICS płyty są najpierw przyklejane do ściany, a łączniki mechaniczne zwiększają odporność ocieplenia na ssanie wiatru i odrywanie. Kołkowanie styropianu nie zastępuje klejenia. Jeśli płyta jest przyklejona punktowo, ma zbyt mały kontakt z podłożem albo ściana jest nierówna, same kołki nie naprawią problemu.
Nie każda elewacja wymaga takiej samej liczby mocowań. Decyzję trzeba oprzeć na instrukcji konkretnego systemu, wysokości budynku, strefie wiatrowej, rodzaju podłoża i stanie istniejącego tynku. Przy nowym, mocnym murze liczba łączników może być mniejsza niż przy starej ścianie z odspajającą się wyprawą.
Ja szczególnie ostrożnie podchodzę do termomodernizacji starych budynków. Przed wierceniem trzeba usunąć luźny tynk, ocenić nośność podłoża, a w trudnych przypadkach wykonać próbę wyrywania łączników. Jeśli mur jest słaby, projektant lub producent systemu może zalecić inne kołki, większe zagłębienie albo dodatkowe wzmocnienia.
Ile kołków zastosować na metr kwadratowy
Najczęściej spotykany zakres to 4-6 łączników na 1 m² w centralnej części ściany. Nie jest to jednak uniwersalna recepta. Na narożnikach budynku, przy krawędziach dachu, balkonach i dużych otworach okiennych działanie wiatru jest silniejsze, dlatego zagęszczenie mocowań zwykle się zwiększa.
| Strefa elewacji | Typowa liczba łączników | Co trzeba sprawdzić |
|---|---|---|
| Centralna część ściany | 4-6 szt./m² | Rodzaj muru i wymagania systemu |
| Strefy narożne i obrzeżne | 6-8 szt./m² | Wysokość budynku oraz ekspozycja na wiatr |
| Budynki wysokie lub silnie narażone | 8-10 szt./m² lub więcej | Obliczenia projektowe i nośność podłoża |

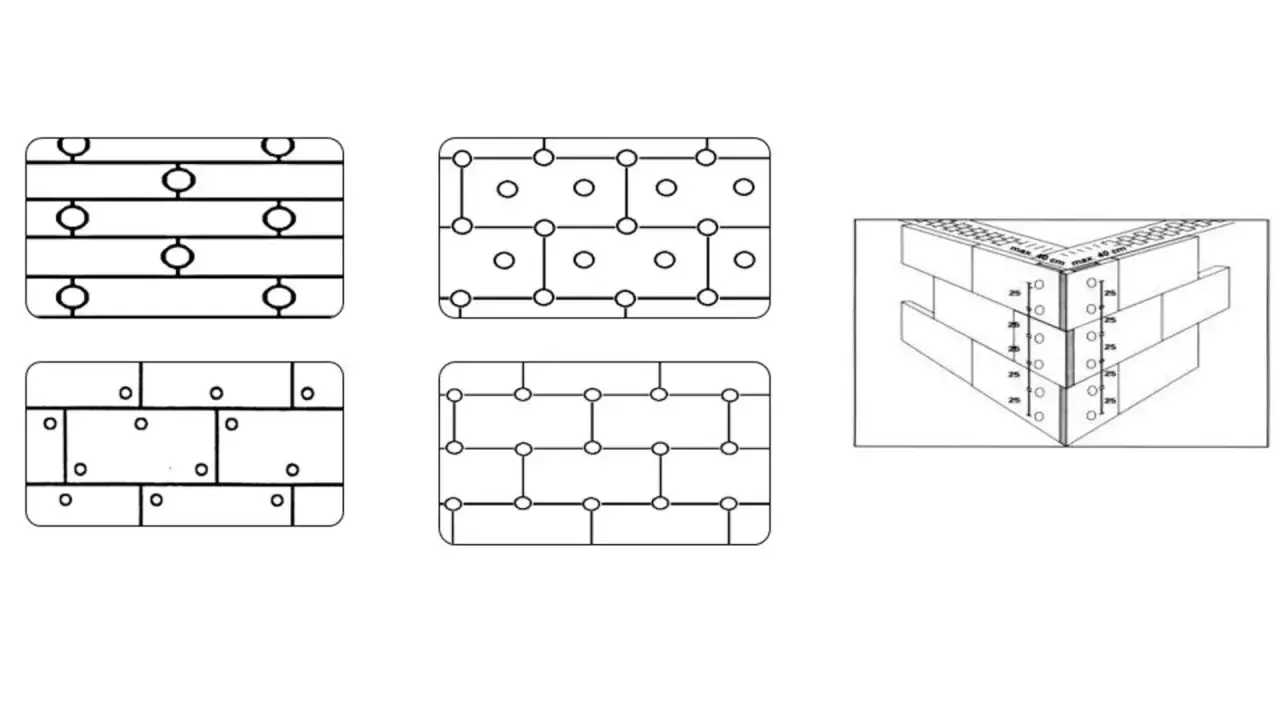

Przy płytach o wymiarach 50 × 100 cm cztery łączniki na metr kwadratowy oznaczają średnio dwa mocowania na płytę, a sześć zwykle trzy. Schemat powinien zapewniać docisk płyty w jej polu i przy krawędziach. Kołek nie powinien trafiać w spoinę między płytami, bo może wtedy gorzej dociskać izolację i zwiększać ryzyko nierówności.
W narożnikach i przy ościeżach nie chodzi wyłącznie o dodanie przypadkowych kołków. Układ trzeba dopasować do szerokości pasa brzegowego oraz detalu systemowego. Zbyt duże zagęszczenie także nie jest zaletą, jeśli prowadzi do przewiercenia instalacji, uszkodzenia płyt albo powstania widocznych punktów termicznych.
Jak dobrać właściwy łącznik do styropianu
Najpierw wybiera się łącznik do materiału ściany nośnej, a dopiero później ustala jego długość. Innego rozwiązania wymaga beton, innego cegła pełna, pustak ceramiczny, silikat, beton komórkowy czy stary mur z warstwą tynku.
| Podłoże | Typowe rozwiązanie | Najważniejsze ryzyko |
|---|---|---|
| Beton i cegła pełna | Łącznik wbijany lub wkręcany z odpowiednią strefą rozporu | Zbyt płytkie zakotwienie |
| Pustak ceramiczny | Łącznik przeznaczony do podłoży drążonych, zwykle wkręcany | Uszkodzenie cienkich przegród podczas wiercenia |
| Beton komórkowy | Specjalny łącznik z dokumentowanym zastosowaniem w tym podłożu | Wyrwanie przy zbyt małej nośności muru |
| Stary tynk i niepewna ściana | Rozwiązanie dobrane po ocenie podłoża lub próbie wyrywania | Zakotwienie tylko w słabej warstwie |
Długość można wstępnie oszacować ze wzoru: grubość styropianu plus warstwa kleju i tynku oraz wymagana głębokość zakotwienia. Dla przykładowej płyty o grubości 20 cm, około 1 cm kleju i 5 cm zakotwienia wychodzi minimum 26 cm, ale w praktyce dobiera się najbliższy dostępny rozmiar z zapasem na nierówności. Nie wolno liczyć wyłącznie grubości izolacji.

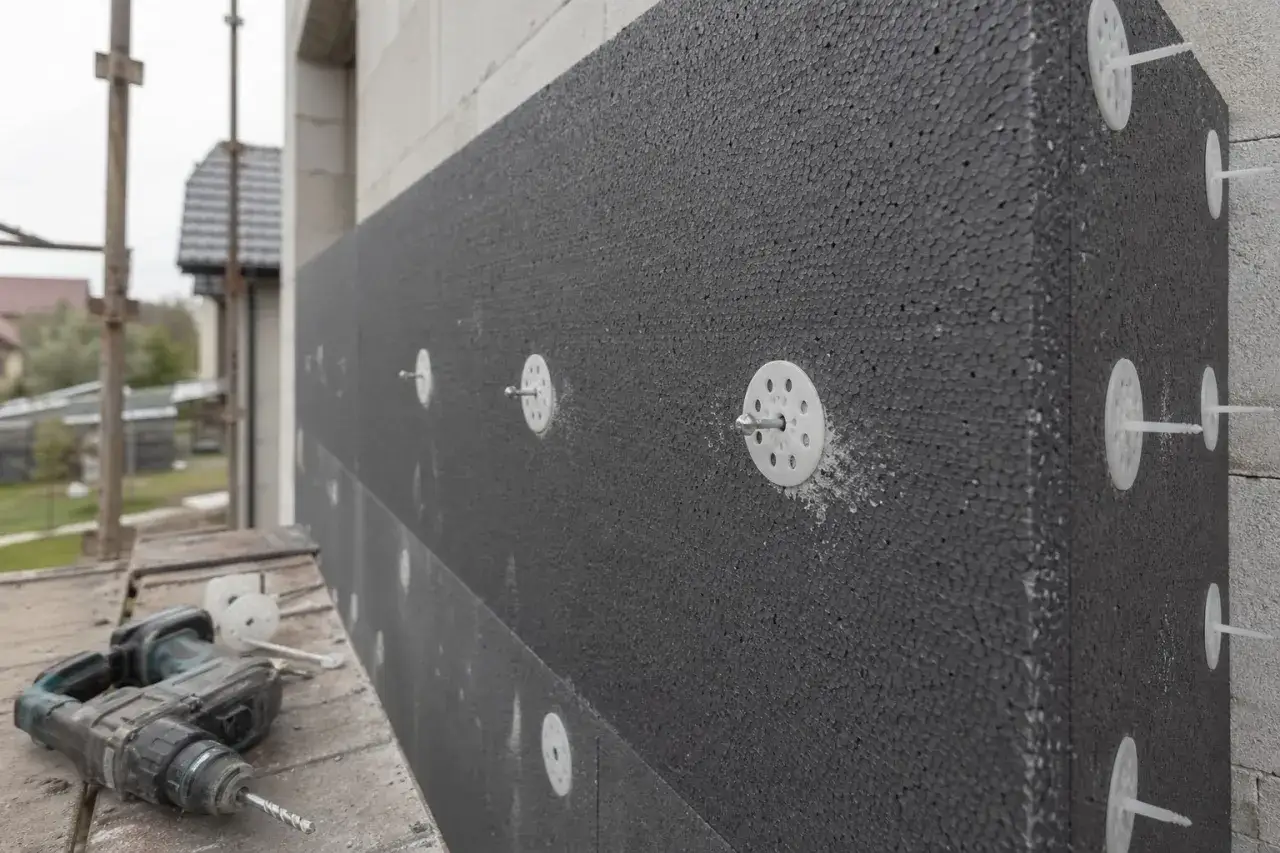

Ważny jest również talerzyk. Powinien stabilnie dociskać płytę, ale nie może jej miażdżyć. Przy styropianie grafitowym i grubych warstwach izolacji rozsądnie jest rozważyć montaż zagłębiony z zaślepką z tego samego materiału. Ogranicza to ryzyko powstawania punktowych przebarwień i śladów mocowań na elewacji.
Łączniki z trzpieniem metalowym mogą mieć wysoką nośność, ale wymagają rozwiązania ograniczającego mostek termiczny. Modele w całości z tworzywa lub z trzpieniem kompozytowym często lepiej wypadają pod względem cieplnym, jednak ich parametry muszą pasować do konkretnego podłoża. Najtańszy kołek nie jest dobrym wyborem, jeśli nie ma właściwej deklarowanej nośności.
Montaż krok po kroku bez uszkadzania izolacji
Przygotowanie płyt i podłoża
Płyty układa się z przesunięciem spoin, dociskając je do siebie bez szczelin. Większe przerwy wypełnia się paskami styropianu albo niskorozprężną pianą przeznaczoną do tego zastosowania, a nie zaprawą klejową. Klej nie powinien tworzyć zimnych, twardych mostków w szczelinach.
Przed wierceniem klej musi związać. W zależności od temperatury i produktu trwa to zwykle 2-3 dni, ale wiążąca jest instrukcja producenta. Powierzchnia płyt powinna być równa, bez wystających placków kleju, a ocieplenie nie może być długo wystawione na intensywne słońce.
Przeczytaj również: Styropian między krokwiami - jak ocieplić dach bez błędów
Wiercenie i osadzanie
- Wyznacz układ mocowań zgodny z dokumentacją systemu.
- Wierć przez płytę wiertłem o średnicy wymaganej przez producenta łącznika.
- Dobierz tryb wiercenia do muru. Przy pustakach drążonych niewłaściwe użycie udaru może zniszczyć przegrody.
- Oczyść otwór z pyłu, jeśli wymaga tego dany typ łącznika.
- Wsuń tuleję i zamocuj trzpień, kontrolując głębokość osadzenia.
- Ustaw talerzyk równo z powierzchnią albo zagłęb go zgodnie z technologią systemu.
Najczęstszy błąd polega na zbyt mocnym dokręceniu lub wbiciu trzpienia. Talerzyk zagłębia się wtedy w styropian, tworzy dołek i osłabia miejscowo płytę. Poprawnie zamontowany kołek dociska izolację, ale jej nie deformuje.
Po zakończeniu mocowania trzeba sprawdzić, czy żaden talerzyk nie wystaje i czy nie ma uszkodzonych płyt. Dopiero wtedy wykonuje się warstwę zbrojoną z kleju i siatki. Główki łączników powinny zostać przykryte zgodnie z systemem, ponieważ pozostawienie ich pod cienką warstwą może później ujawnić się na elewacji.
Błędy, które szybko wychodzą na gotowej elewacji
Najbardziej kosztowne pomyłki wynikają zwykle z pośpiechu, a nie z braku drogich materiałów. Wykonawca może zastosować dobry styropian, lecz źle dobrane kołki, zbyt małą liczbę mocowań albo zakotwienie tylko w tynku. Efektem bywają pofalowania, pęknięcia, odspajanie płyt i widoczne punkty na powierzchni fasady.
- Za krótkie łączniki nie osiągają wymaganej głębokości w murze.
- Kołki dobrane do innego podłoża mogą mieć znacznie mniejszą nośność niż zakładana.
- Wiercenie w spoinie między płytami pogarsza docisk i stabilność ocieplenia.
- Zbyt głębokie osadzenie tworzy dołki w styropianie i może być widoczne po wykonaniu tynku.
- Brak zagęszczenia przy narożnikach zwiększa ryzyko podrywania płyt przez wiatr.
- Kołkowanie bez prawidłowego klejenia nie tworzy kompletnego systemu ocieplenia.
- Praca na zawilgoconym lub zamarzniętym podłożu osłabia przyczepność warstw.
Nie próbowałbym także prostować krzywej ściany samymi kołkami. Ich zadaniem jest stabilizacja płyt, a nie zastępowanie właściwego przygotowania podłoża. Jeśli różnice są duże, trzeba skorygować je klejem w granicach dopuszczonych przez system albo wyrównać ścianę przed montażem.
Przed rozpoczęciem prac dobrze jest ustalić, kto odpowiada za dobór schematu mocowania. Instrukcja systemu i dokumentacja łącznika mają pierwszeństwo przed uśrednioną poradą z internetu, szczególnie przy wysokich budynkach, starych elewacjach i nietypowych murach.
Co sprawdzić przed zamknięciem warstwy zbrojonej
Przed zatopieniem siatki warto przejść całą elewację i sprawdzić, czy płyty są stabilne, a talerzyki nie wystają ani nie są nadmiernie wciśnięte. Dobrze jest też policzyć kilka reprezentatywnych pól i upewnić się, że rzeczywista liczba łączników odpowiada przyjętemu schematowi.
- czy zakotwienie znajduje się w ścianie nośnej, a nie tylko w tynku,
- czy łączniki są przeznaczone do konkretnego rodzaju muru,
- czy w narożnikach i przy otworach zastosowano większe zagęszczenie,
- czy szczeliny między płytami zostały prawidłowo wypełnione,
- czy powierzchnia styropianu jest równa i gotowa do wykonania warstwy zbrojonej.
Dobrze wykonane mocowanie nie powinno być widoczne po zakończeniu prac. Największą różnicę robią tu nie efektowne dodatki, lecz właściwe zakotwienie, spokojna kontrola każdego pola i trzymanie się jednego, kompletnego systemu. Dzięki temu izolacja pozostaje stabilna, a elewacja zachowuje estetykę i parametry przez kolejne sezony.
