Przy wytyczaniu fundamentów, sprawdzaniu poziomu stropu albo ustawianiu spadku dachu kilka milimetrów potrafi zdecydować o jakości całej konstrukcji. W tym artykule wyjaśniam, jak działa niwelator optyczny i laserowy, jak wykonać pomiar krok po kroku oraz na co uważać, aby nie przenieść błędu na fundamenty, ściany lub więźbę dachową.
Najważniejsze informacje o pracy niwelatora
- Niwelator wyznacza różnice wysokości między punktami, a nie tylko sprawdza, czy powierzchnia jest pozioma.
- W modelu optycznym pomiar opiera się na odczycie z łaty niwelacyjnej przez lunetę ustawioną w poziomie.
- Niwelator laserowy tworzy poziomą płaszczyznę światła, którą można przenieść na ściany, fundamenty i elementy dachu.
- Różnicę wysokości oblicza się zwykle jako odczyt wsteczny minus odczyt w przód.
- Najczęstsze błędy wynikają z krzywego ustawienia statywu, niestabilnej łaty i pomijania kontroli pomiaru.
Co właściwie mierzy niwelator
Niwelator służy do określania, o ile jeden punkt znajduje się wyżej lub niżej od drugiego. Nie mierzy wysokości bezpośrednio tak jak taśma miernicza. Tworzy poziomą linię odniesienia, a operator porównuje z nią odczyty wykonane w różnych miejscach.
Przykładowo podczas budowy domu można ustawić instrument przy wykopie i sprawdzić, czy dno fundamentu ma jednakową wysokość. Ten sam sposób pracy przydaje się przy kontroli ław, podmurówki, posadzki, wieńca oraz punktów podparcia więźby. To właśnie dlatego niwelator jest bardziej użyteczny niż zwykła poziomica przy większych odległościach.
W praktyce urządzenie nie odpowiada wyłącznie na pytanie, czy coś jest poziome. Pozwala ustalić, jaka jest różnica wysokości i gdzie trzeba dodać ziemię, zebrać beton, podłożyć element albo skorygować ustawienie konstrukcji.
Jak działa niwelator optyczny
Niwelator optyczny ma lunetę z krzyżem nitek, układ poziomujący oraz podstawę mocowaną do statywu. Po ustawieniu instrumentu operator celuje w łatę niwelacyjną, czyli wyskalowaną listwę ustawianą pionowo na mierzonym punkcie.
Najważniejszym elementem jest kompensator. To mechanizm, który automatycznie koryguje niewielkie odchylenia lunety i utrzymuje linię celowania w poziomie. Statyw nadal trzeba ustawić stabilnie, ale nie ma potrzeby ręcznego doprowadzania osi optycznej do idealnego poziomu przy każdym pomiarze.
Pomiar wygląda prosto. Na pierwszym punkcie, którego wysokość znamy albo przyjmujemy jako odniesienie, odczytuję wartość z łaty. Potem przenoszę łatę na drugi punkt i wykonuję drugi odczyt. Różnicę wysokości wyliczam według wzoru:
różnica wysokości = odczyt wsteczny - odczyt w przód
Jeżeli na punkcie A odczyt wynosi 1,425 m, a na punkcie B 0,985 m, otrzymujemy 0,440 m. Punkt B znajduje się więc 44 cm wyżej niż punkt A. Taki wynik może mieć znaczenie przy wyznaczaniu poziomu posadzki albo sprawdzaniu, czy przeciwległe narożniki fundamentu zostały wykonane na tej samej wysokości.
Dlaczego odległości powinny być podobne
Przy niwelacji technicznej staram się ustawić instrument mniej więcej w połowie między punktami. Dzięki temu ewentualny błąd osi celowej w dużej mierze znosi się przy porównaniu obu odczytów. Jeżeli jeden punkt znajduje się 5 m od niwelatora, a drugi 40 m dalej, wpływ niedokładności będzie większy.
Przy domu jednorodzinnym takie ustawienie jest szczególnie ważne na nierównym terenie. Równa odległość do łaty często daje większą poprawę niż samo kupienie droższego urządzenia.
Jak działa niwelator laserowy

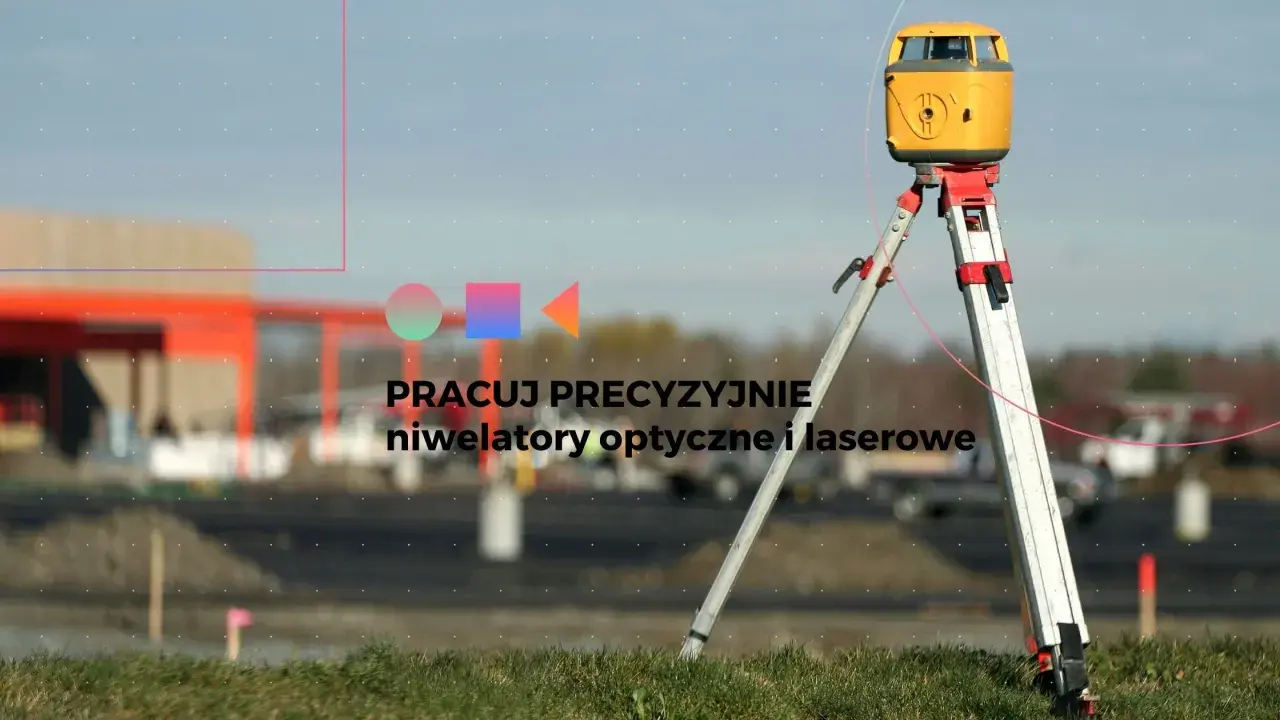

Niwelator laserowy zamiast lunety i odczytu na łacie wykorzystuje wiązkę lasera. W zależności od modelu urządzenie wyświetla pojedynczą linię, krzyż linii albo obracającą się płaszczyznę. Ta ostatnia opcja jest typowa dla niwelatorów obrotowych używanych na większych placach budowy.
Model samopoziomujący ma układ wahadłowy lub elektroniczny, który ustawia wiązkę w poziomie w określonym zakresie. Jeżeli urządzenie zostanie przechylone zbyt mocno, powinno zasygnalizować błąd albo zatrzymać pomiar. Nie oznacza to jednak, że można ustawić je na przypadkowym, chwiejnym podłożu.
Laser tworzy wspólny poziom odniesienia widoczny na ścianach lub wykrywany przez odbiornik. Przy pracach wewnątrz budynku sprawdza się przy wyznaczaniu poziomu wylewki, sufitu, otworów drzwiowych i punktów instalacyjnych. Na zewnątrz użyteczny jest przede wszystkim laser obrotowy z detektorem, ponieważ światło może być słabo widoczne w pełnym słońcu.
Przeczytaj również: Ściana nośna czy działowa? Jak rozpoznać i co sprawdzić
Laser krzyżowy a obrotowy
| Typ urządzenia | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Laser krzyżowy | Wykończenie wnętrz, poziomy ścian, sufity, zabudowy | Mniejszy zasięg i słabsza praca na otwartej przestrzeni |
| Laser obrotowy | Fundamenty, teren, elewacja, niwelacja działki, dach | Wyższy koszt i często konieczność użycia odbiornika |
| Niwelator optyczny | Dokładne porównywanie wysokości punktów | Potrzebuje operatora przy lunecie i osoby trzymającej łatę |
Nie każdy laser zastąpi niwelator optyczny. Prosty laser krzyżowy dobrze pokazuje poziom w pomieszczeniu, ale przy wyznaczaniu różnic wysokości na działce jego zasięg i widoczność mogą okazać się niewystarczające. Z kolei instrument optyczny wymaga więcej pracy, lecz daje czytelny odczyt nawet wtedy, gdy wiązki lasera nie widać.
Pomiar krok po kroku na budowie domu
Przed rozpoczęciem pracy wybieram stabilne miejsce, z którego instrument obejmie wszystkie potrzebne punkty. Nie ustawiam statywu na świeżo nasypanej ziemi, desce opartej o wykop ani na fragmencie konstrukcji, który może się poruszyć.
- Rozstawiam statyw i mocno wciskam jego nogi w podłoże.
- Mocuję niwelator i ustawiam go mniej więcej poziomo za pomocą śrub nastawczych.
- Czekam, aż kompensator lub układ samopoziomujący ustabilizuje linię celowania.
- Ustawiam łatę pionowo na punkcie odniesienia i wykonuję odczyt wsteczny.
- Przenoszę łatę na kolejny punkt, nie zmieniając położenia instrumentu.
- Wykonuję odczyt w przód i obliczam różnicę wysokości.
- Powtarzam pomiar kontrolny z innego ustawienia albo wracam do punktu znanej wysokości.
Przy odczycie optycznym łatę trzeba trzymać możliwie pionowo. Pomaga delikatne kołysanie jej przód-tył i zapisanie najmniejszej wartości, gdy środek krzyża nitek przecina skalę. Osoba przy łacie powinna stać nieruchomo, ponieważ nawet niewielkie przechylenie może zmienić wynik o kilka milimetrów.
Na większej budowie dobrze jest wyznaczyć reper roboczy, czyli trwały punkt o przyjętej wysokości. Może nim być stabilny element ogrodzenia albo betonowy punkt poza obszarem robót. Nie powinien znajdować się na pryzmie ziemi ani na elemencie, który zostanie później usunięty.
Gdzie niwelator przydaje się przy fundamentach i dachu

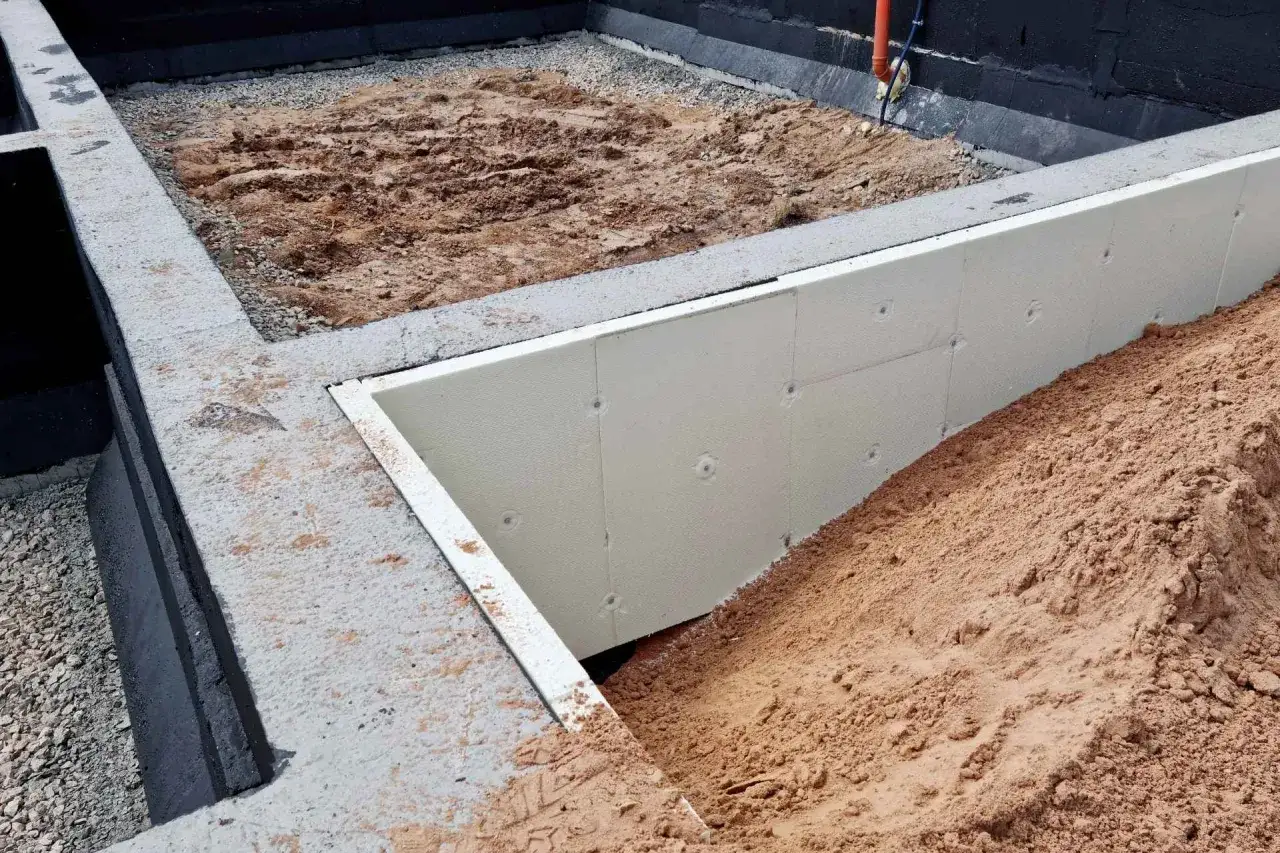

Największą korzyść daje użycie urządzenia jeszcze przed rozpoczęciem murowania. Pomiar pozwala sprawdzić spadek terenu, ustalić poziom dna wykopu i przenieść jedną wysokość na wszystkie narożniki. Dzięki temu łatwiej ograniczyć sytuację, w której jedna część ławy fundamentowej znajduje się wyżej tylko dlatego, że teren opada.
Po wykonaniu fundamentów można skontrolować górną powierzchnię ścian fundamentowych oraz poziom izolacji. Różnice rzędu kilku milimetrów zwykle da się skorygować zaprawą lub warstwą wyrównującą. Większe odchylenia powinny zostać ocenione przez kierownika budowy, zamiast być maskowane kolejnymi warstwami.
Przy dachu niwelator pomaga sprawdzić wysokość murłaty, wieńca i punktów podparcia. Jest też przydatny podczas kontroli płaszczyzny połaci, choć sam poziom nie wystarczy do oceny całej geometrii dachu. Spadek połaci trzeba odnosić do projektu, a nie ustalać wyłącznie na podstawie wskazania lasera.
W domu energooszczędnym dokładność ma dodatkowe znaczenie. Nierówne podłoże może utrudnić szczelne ułożenie izolacji, montaż stolarki albo wykonanie ciągłej warstwy ocieplenia. Sam niwelator nie poprawi jakości robót, ale pozwala wcześniej zauważyć problem, gdy jego naprawa jest jeszcze prosta.
Najczęstsze błędy i granice dokładności
Najczęstszy błąd to pomiar na niestabilnym statywie. Operator widzi prawidłowy odczyt, ale po chwili instrument osiada o kilka milimetrów. Przy jednym punkcie może to wyglądać niegroźnie, jednak przy wielu stanowiskach błąd zaczyna się kumulować.
- Krzywo ustawiona łata daje zbyt duży odczyt, dlatego trzeba kontrolować jej pion.
- Celowanie przez gałęzie, siatkę lub szybę może zmienić obraz i utrudnić dokładne odczytanie skali.
- Brudna soczewka, źle ustawiona ostrość lub paralaksa powodują, że krzyż nitek pozornie przesuwa się względem łaty.
- Praca w pełnym słońcu ogranicza widoczność lasera, szczególnie bez odbiornika.
- Ustawienie urządzenia bardzo blisko jednego punktu i daleko od drugiego zwiększa wpływ błędów instrumentalnych.
- Brak pomiaru kontrolnego utrudnia odróżnienie rzeczywistej różnicy wysokości od pomyłki w zapisie.
Dokładność podawana przez producenta zależy od modelu i warunków pracy. W urządzeniach budowlanych spotyka się wartości rzędu kilku milimetrów na 10 metrów dla laserów oraz około kilku milimetrów na kilometr podwójnej niwelacji dla części niwelatorów optycznych. Te parametry nie są wymienne, dlatego zawsze trzeba czytać instrukcję konkretnego modelu.
Jeżeli pomiar dotyczy istotnej korekty fundamentu, granicy działki, konstrukcji dachu albo wysokości budynku, nie traktowałbym taniego urządzenia jako jedynego zabezpieczenia. W takim miejscu kontrola geodety lub osoby doświadczonej w niwelacji może kosztować mniej niż naprawa źle wykonanej konstrukcji.
Jak wybrać narzędzie do konkretnej pracy
Do prostych prac wewnątrz domu najczęściej wystarczy samopoziomujący laser krzyżowy. Przy fundamentach i pracach terenowych lepiej sprawdzi się laser obrotowy z odbiornikiem albo niwelator optyczny. Jeżeli najważniejsza jest powtarzalność odczytów wysokości, sam wybieram rozwiązanie optyczne lub profesjonalny laser z dobrze opisanym parametrem dokładności.
Przy wyborze patrzę nie tylko na zasięg. Sprawdzam także zakres samopoziomowania, dokładność, odporność na pył i wodę, czas pracy baterii oraz możliwość zamocowania na statywie. W praktyce te cechy bywają ważniejsze niż deklarowany maksymalny zasięg, z którego na budowie rzadko korzysta się w idealnych warunkach.
Dla inwestora budującego jeden dom zakup drogiego urządzenia nie zawsze ma sens. Jeżeli niwelator będzie użyty kilka razy, rozsądniejszy może być wynajem albo zlecenie pomiaru fachowcowi. Gdy jednak planujemy samodzielnie kontrolować wykop, fundamenty, poziomy instalacji i prace ogrodowe, własny sprzęt szybko staje się wygodnym narzędziem pomocniczym.
Co sprawdzić przed zalaniem lub zamknięciem kolejnej warstwy
Najlepszy moment na pomiar to ten, w którym błąd jest jeszcze łatwy do poprawienia. Przed betonowaniem sprawdzam poziom dna wykopu i deskowania, przed murowaniem kontroluję górę fundamentu, a przed wykonaniem podłogi na gruncie porównuję poziomy w kilku punktach pomieszczenia.
Nie zapisuję wyłącznie pojedynczego wyniku. Notuję punkt, odczyt, datę i miejsce ustawienia urządzenia. Taki prosty dziennik pomiarów pozwala szybko zauważyć, że problem pojawił się dopiero na jednym etapie, a nie w całej konstrukcji.
Niwelator działa skutecznie wtedy, gdy tworzy dla wykonawcy powtarzalny poziom odniesienia. Nie zastępuje projektu, geodety ani kierownika budowy, ale bardzo dobrze pokazuje odchylenia, które bez pomiaru łatwo przeoczyć. Przy fundamentach, stropach i dachu kilka minut kontroli może oszczędzić wiele godzin późniejszych poprawek.
