Budujesz dom i zastanawiasz się, czy stalowa taśma w fundamencie to konieczny wydatek, czy tylko zwyczaj stosowany przez elektryków? Najkrótsza odpowiedź na pytanie, czy bednarka jest konieczna, brzmi: nie zawsze potrzebna jest właśnie bednarka, ale skuteczny uziom i prawidłowe uziemienie są niezbędne. Wyjaśniam, kiedy wystarczy uziom fundamentowy, kiedy trzeba zastosować otok lub szpilki oraz jak uniknąć kosztownych błędów przed zalaniem betonu.
O bezpieczeństwie decyduje cały układ uziemiający
- Bednarka nie jest jedyną opcją, ponieważ uziom może wykorzystywać także odpowiednio połączone zbrojenie fundamentu.
- W nowym domu najczęściej opłaca się wykonać uziom fundamentowy już podczas budowy ław lub płyty.
- Przy izolowanych fundamentach lepszy może być uziom otokowy albo rozwiązanie mieszane z uziomami pionowymi.
- Sam metalowy płaskownik nie gwarantuje bezpieczeństwa. Liczą się ciągłość połączeń, wyprowadzenia i pomiar.
- Popularna wartość 10 Ω nie jest uniwersalnym wymogiem dla każdego budynku. Parametry powinny wynikać z projektu i zastosowanej ochrony.
Bednarka nie zawsze, uziemienie zawsze
Bednarka to stalowy płaskownik, zwykle o przekroju 25 × 4 mm lub 30 × 4 mm, wykorzystywany jako element uziomu. Jej zadaniem jest połączenie instalacji elektrycznej, głównej szyny uziemiającej i ewentualnej instalacji odgromowej z gruntem.
Przepisy techniczne nie nakazują stosowania konkretnego produktu o nazwie „bednarka”. Wymagają natomiast, aby instalacja elektryczna miała prawidłowo zaprojektowany i wykonany układ uziemiający. Można w nim wykorzystać między innymi zbrojenie fundamentów, metalową konstrukcję budynku lub sztuczny uziom wykonany z taśmy, pręta albo innego przewodzącego elementu.
To rozróżnienie jest bardzo ważne. Inwestor może zrezygnować z klasycznej bednarki, ale nie może zrezygnować z ochrony przeciwporażeniowej, połączeń wyrównawczych ani uziemienia dobranego do budynku. W praktyce często kończy się to zastosowaniem bednarki, bo jest łatwo dostępna, prosta w montażu i dobrze sprawdza się w typowych fundamentach.
Kiedy uziom fundamentowy ma najwięcej sensu
W nowo budowanym domu uziom fundamentowy jest zwykle najbardziej racjonalnym rozwiązaniem. Montuje się go przed betonowaniem fundamentu, dzięki czemu później nie trzeba rozkopywać terenu ani ingerować w gotową posadzkę, ocieplenie i opaskę wokół budynku.

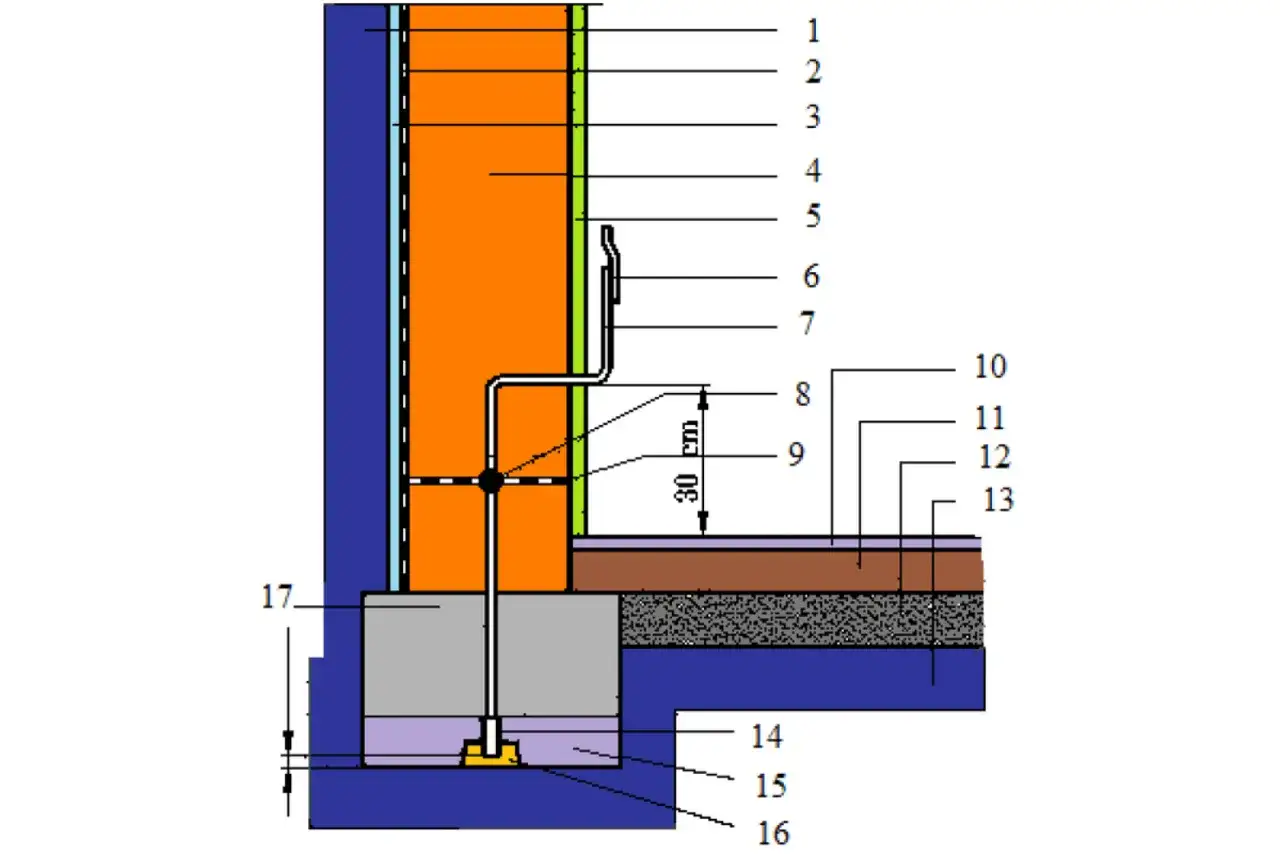

Bednarka może zostać ułożona w ławie fundamentowej lub płycie, pod warunkiem że projekt i sposób wykonania zapewnią jej trwały kontakt z betonem oraz ciągłość elektryczną. W niektórych budynkach funkcję uziomu naturalnego może pełnić odpowiednio połączone zbrojenie. Nie wystarczy jednak założyć, że stal „sama z siebie” będzie dobrym uziemieniem.
Przed rozpoczęciem prac trzeba ustalić z projektantem lub elektrykiem kilka szczegółów:
- czy fundament ma bezpośredni kontakt z gruntem,
- czy pod ławami lub płytą znajduje się izolacja przeciwwilgociowa albo termiczna,
- gdzie wyprowadzić przewód do głównej szyny uziemiającej,
- czy planowana jest instalacja odgromowa, fotowoltaika, pompa ciepła albo ładowarka samochodowa,
- jakie połączenia i punkty kontrolne przewiduje projekt.
Najczęstszy problem pojawia się przy fundamentach całkowicie odizolowanych od ziemi. Betonowa ława otoczona izolacją może przestać skutecznie współpracować z gruntem. W takim przypadku sama bednarka zatopiona w konstrukcji nie rozwiązuje problemu i trzeba przewidzieć uziom otokowy, pionowy lub układ mieszany.
Co można zastosować zamiast bednarki
Wybór rozwiązania zależy przede wszystkim od etapu budowy, konstrukcji fundamentu, rodzaju gruntu i planowanych instalacji. Nie ma jednego wariantu dobrego dla każdego domu.
| Rozwiązanie | Kiedy się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uziom fundamentowy z bednarki | Nowy dom z fundamentem mającym kontakt z gruntem | Trwałość i niski koszt wykonania na etapie budowy | Po zalaniu betonu trudno naprawić błędy |
| Uziom naturalny ze zbrojenia | Fundament lub płyta mają odpowiednio zaprojektowane, ciągłe zbrojenie | Możliwość ograniczenia dodatkowego materiału | Wymaga właściwych połączeń i pewnego wyprowadzenia |
| Uziom otokowy | Istniejący budynek albo fundament odizolowany od gruntu | Można wykonać bez rozbierania fundamentu | Potrzebuje wykopu wokół budynku i ochrony przed korozją |
| Uziomy pionowe | Mała działka, trudne warunki terenowe lub konieczność poprawy parametrów | Dają możliwość rozbudowy istniejącego uziemienia | Ich skuteczność zależy od warunków gruntowych i głębokości |
Uziom otokowy wykonuje się zwykle jako zamkniętą pętlę wokół budynku. To dobre rozwiązanie modernizacyjne, ale nie powinno się prowadzić taśmy przypadkowo w gruzie, luźnej zasypce ani tuż przy elementach, które mogą przyspieszać korozję.
Uziomy pionowe, nazywane potocznie szpilkami, nie zawsze zastąpią cały układ. Często są raczej jego uzupełnieniem, gdy pomiar wykazuje zbyt dużą rezystancję uziemienia. W trudnym gruncie kilka krótkich prętów wbitych obok siebie może dać słabszy efekt niż dłuższy, prawidłowo zaprojektowany układ.
Jak prawidłowo zaplanować bednarkę w fundamencie
Najlepiej potraktować uziemienie jako część projektu instalacji elektrycznej, a nie dodatek dopisywany w dniu betonowania. W praktyce właśnie pośpiech i brak uzgodnień powodują większość problemów, bo po zalaniu fundamentu wiele elementów staje się niewidocznych i niedostępnych.
Liczy się zamknięty i ciągły układ
Uziom fundamentowy powinien tworzyć możliwie ciągły układ, często w formie zamkniętego obwodu. Połączenia bednarki ze zbrojeniem lub kolejnymi odcinkami taśmy trzeba wykonać zgodnie z projektem, przez spawanie albo odpowiednie zaciski przeznaczone do tego zastosowania.
Luźno leżący kawałek stali nie jest uziomem. Nie wystarczy również przywiązać taśmy drutem montażowym i uznać, że problem został rozwiązany. Połączenie musi być mechanicznie pewne i elektrycznie ciągłe, a sposób jego wykonania powinien pozwalać na późniejszą kontrolę.
Wyprowadzenia trzeba zaplanować przed betonowaniem

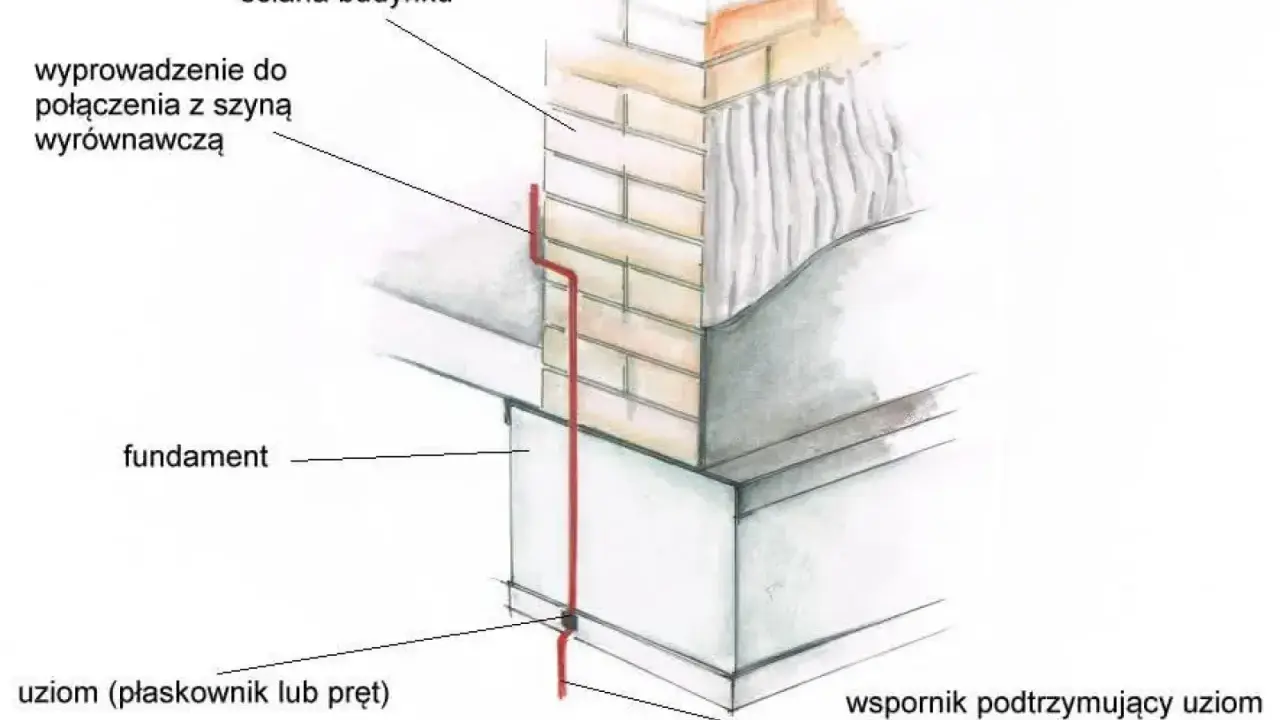

Z uziomu należy wyprowadzić przewód do głównej szyny uziemiającej, a w razie potrzeby także osobne wyprowadzenia do instalacji odgromowej lub innych urządzeń. Miejsce przejścia z betonu do gruntu jest szczególnie narażone na korozję, dlatego wymaga odpowiedniego zabezpieczenia.
Przed zalaniem fundamentu zrobiłbym zdjęcia przebiegu taśmy, połączeń i wyprowadzeń. Taka dokumentacja później pomaga przy remontach, montażu fotowoltaiki oraz lokalizowaniu przewodów przed wykonaniem kolejnych prac ziemnych.
Przeczytaj również: Ile wynosi opłata przesyłowa za prąd? Sprawdź rachunek
Nie mieszaj przypadkowo różnych metali
Połączenie stali, miedzi i aluminium bez odpowiedniego złącza może przyspieszać korozję elektrochemiczną. Dotyczy to zwłaszcza miejsc przejścia z fundamentu na zewnątrz oraz połączeń z przewodami instalacji odgromowej.
Jeśli projekt przewiduje konkretny materiał lub typ złącza, nie zastępowałbym go przypadkowym uchwytem z marketu. W uziemieniu najtańszy element bywa oszczędnością tylko na papierze, ponieważ jego późniejsza wymiana może wymagać odkopywania gotowego budynku.
Ochrona odgromowa i instalacje dodatkowe zmieniają decyzję
Przy samym zasilaniu budynku najważniejsze jest prawidłowe uziemienie instalacji i ochrona przeciwporażeniowa. Gdy dom ma instalację odgromową, dochodzą wymagania związane z odprowadzaniem prądu piorunowego, połączeniami wyrównawczymi i ochroną przeciwprzepięciową.
Nie każdy dom musi mieć piorunochron, ale decyzja powinna wynikać z projektu i oceny ryzyka, a nie z intuicji. Znaczenie mają między innymi lokalizacja, wysokość i kształt budynku, jego otoczenie oraz rodzaj dachu. Jeśli instalacja odgromowa jest przewidziana, uziom powinien być z nią skoordynowany od początku.
Podobnie wygląda sytuacja przy fotowoltaice, pompie ciepła i ładowarce samochodowej. Urządzenia te nie oznaczają automatycznie konieczności zastosowania konkretnej bednarki, ale zwiększają znaczenie spójnego systemu uziemiającego i ochrony przeciwprzepięciowej.
Nie traktowałbym metalowej rury wodociągowej jako prostego zamiennika uziomu. Takie rozwiązanie podlega dodatkowym warunkom, wymaga zachowania ciągłości i zgody operatora sieci. W typowym domu bezpieczniej zaprojektować własny uziom, a metalowe instalacje połączyć wyrównawczo zgodnie z projektem.
Ile kosztuje bednarka i kiedy nie warto na niej oszczędzać
Sama bednarka ocynkowana 30 × 4 mm kosztuje orientacyjnie około 8-12 zł za metr, zależnie od producenta, długości kręgu i miejsca zakupu. Przy prostym domu wykonanie uziomu na etapie fundamentów może zamknąć się mniej więcej w przedziale 400-1200 zł, jeśli nie obejmuje rozbudowanej instalacji odgromowej ani trudnych prac ziemnych.
Uziom otokowy przy istniejącym domu jest zwykle droższy, ponieważ dochodzi wykop, dostęp do elewacji, odtworzenie nawierzchni oraz zabezpieczenie połączeń. W prostych realizacjach sama robocizna z ułożeniem taśmy może wynosić około 50-85 zł za metr, ale ostateczna cena zależy od gruntu i zakresu prac.
Nie porównywałbym ofert wyłącznie po cenie płaskownika. Kompletna wycena powinna uwzględniać materiał, złącza, wyprowadzenia, zabezpieczenie antykorozyjne, pomiar oraz protokół. Najdroższym wariantem jest zwykle poprawianie uziemienia po wykonaniu posadzki i zagospodarowaniu terenu.
Decyzję o uziemieniu trzeba zamknąć przed betonowaniem
W nowym domu najczęściej wybrałbym uziom fundamentowy, bo jest trwały, stosunkowo tani i łatwy do wykonania na właściwym etapie. Nie zakładałbym jednak z góry, że wystarczy dowolna bednarka wrzucona do ławy. O skuteczności decyduje projekt, ciągłość układu, warunki gruntu i końcowy pomiar.
Jeżeli fundament jest odizolowany od ziemi albo budynek już istnieje, sensowniejszy może być uziom otokowy, pionowy lub rozwiązanie łączone. Przed zamówieniem materiału trzeba ustalić z elektrykiem typ uziomu, miejsce wyprowadzeń i wymagania dla instalacji odgromowej. Tę decyzję najlepiej podjąć przed rozpoczęciem prac fundamentowych, bo wtedy bezpieczeństwo kosztuje najmniej i nie wymaga późniejszych kompromisów.
