Podlicznik pozwala sprawdzić, ile energii zużywa konkretne mieszkanie, piętro, garaż, warsztat albo urządzenie o dużej mocy. Pokażę, jak czytać schemat podłączenia dla instalacji jednofazowej i trójfazowej, gdzie umieścić licznik w rozdzielnicy, jak dobrać jego parametry oraz których błędów nie popełniać.
Najważniejsze zasady bezpiecznego podłączenia podlicznika
- Podlicznik montuje się za licznikiem głównym, po stronie instalacji odbiorczej.
- W układzie jednofazowym przez licznik przechodzą zwykle przewody L i N, natomiast PE omija urządzenie.
- W instalacji trójfazowej trzeba zachować kolejność L1, L2, L3 oraz N zgodnie z instrukcją konkretnego modelu.
- Podlicznik nie zastępuje zabezpieczeń nadprądowych ani wyłącznika różnicowoprądowego.
- Prace w rozdzielnicy i pomiary powinien wykonać elektryk z odpowiednimi kwalifikacjami.
- Do rozliczeń z najemcą lepiej wybrać licznik o potwierdzonej jakości pomiaru, a nie najtańszy model.
Najpierw dobierz podlicznik do instalacji
Najczęstszy błąd polega na kupieniu dowolnego urządzenia z wyświetlaczem kWh i dopiero później szukaniu dla niego miejsca. Ja zaczynam odwrotnie. Najpierw sprawdzam, jaki obwód ma być mierzony, jakie występują prądy i czy instalacja jest jedno-, czy trójfazowa.
| Rodzaj podlicznika | Zastosowanie | Na co zwrócić uwagę |
|---|---|---|
| Jednofazowy 230 V | Pokój, garaż, pojedynczy lokal, obwód gniazd lub oświetlenia | Prąd znamionowy, sposób prowadzenia L i N, montaż na szynie DIN |
| Trójfazowy 230/400 V | Całe piętro, warsztat, pompa ciepła, ładowarka samochodu elektrycznego | Kolejność faz, przewód neutralny, obciążenie każdej fazy |
| Przekładnikowy | Duże prądy lub instalacje, w których nie można prowadzić całego obciążenia przez licznik | Przekładnia CT, kierunek P1-P2 i prawidłowe podłączenie obwodu wtórnego |
| Dwukierunkowy | Instalacja z fotowoltaiką, magazynem energii lub przepływem energii w obu kierunkach | Obsługa poboru i oddawania energii, zgodność z przeznaczeniem urządzenia |
Do zwykłego obwodu 230 V wystarczy podlicznik jednofazowy, często o prądzie znamionowym 40, 45 albo 63 A. Nie oznacza to jednak, że można dobrać go wyłącznie na podstawie wartości wyłącznika. Licznik musi pasować do przewodów, zabezpieczeń i spodziewanego obciążenia.
Jeżeli mierzysz cały budynek albo odbiornik zasilany z kilku faz, potrzebujesz modelu trójfazowego. Przy większych prądach stosuje się licznik z przekładnikami prądowymi, ponieważ przez sam licznik nie przepływa wtedy cały prąd obciążenia. Instrukcja producenta jest ważniejsza niż numer zacisku znaleziony w internecie, ponieważ oznaczenia poszczególnych urządzeń nie są identyczne.
Schemat podłączenia podlicznika jednofazowego
W typowym układzie jednofazowym zasilanie doprowadza się z wyjścia odpowiedniego zabezpieczenia do zacisków wejściowych podlicznika. Z zacisków wyjściowych przewody prowadzą dalej do mierzonego obwodu. Przewód ochronny PE nie przechodzi przez licznik, lecz trafia bezpośrednio na listwę ochronną.
ZASILANIE 230 V ODBIORNIKI
L ───────> L IN [ PODLICZNIK ] L OUT ───────> L obwodu
N ───────> N IN [ PODLICZNIK ] N OUT ───────> N obwodu
PE ───────────────────────────────────────────────> PE obwodu
W wielu licznikach zaciski mają oznaczenia L-IN, L-OUT, N-IN i N-OUT, a w innych są opisane numerami, na przykład 1, 2, 3 i 4. Nie należy kierować się samą kolejnością numerów. Trzeba odczytać schemat umieszczony na obudowie albo w dokumentacji danego modelu.
Podlicznik może mierzyć obwód kilku pomieszczeń, ale wtedy wszystkie przewody fazowe i neutralne tych odbiorników muszą przechodzić przez właściwie zaprojektowany punkt pomiarowy. Nie wolno zostawić części przewodów neutralnych poza układem pomiarowym ani połączyć przewodu N z PE za wyłącznikiem różnicowoprądowym.

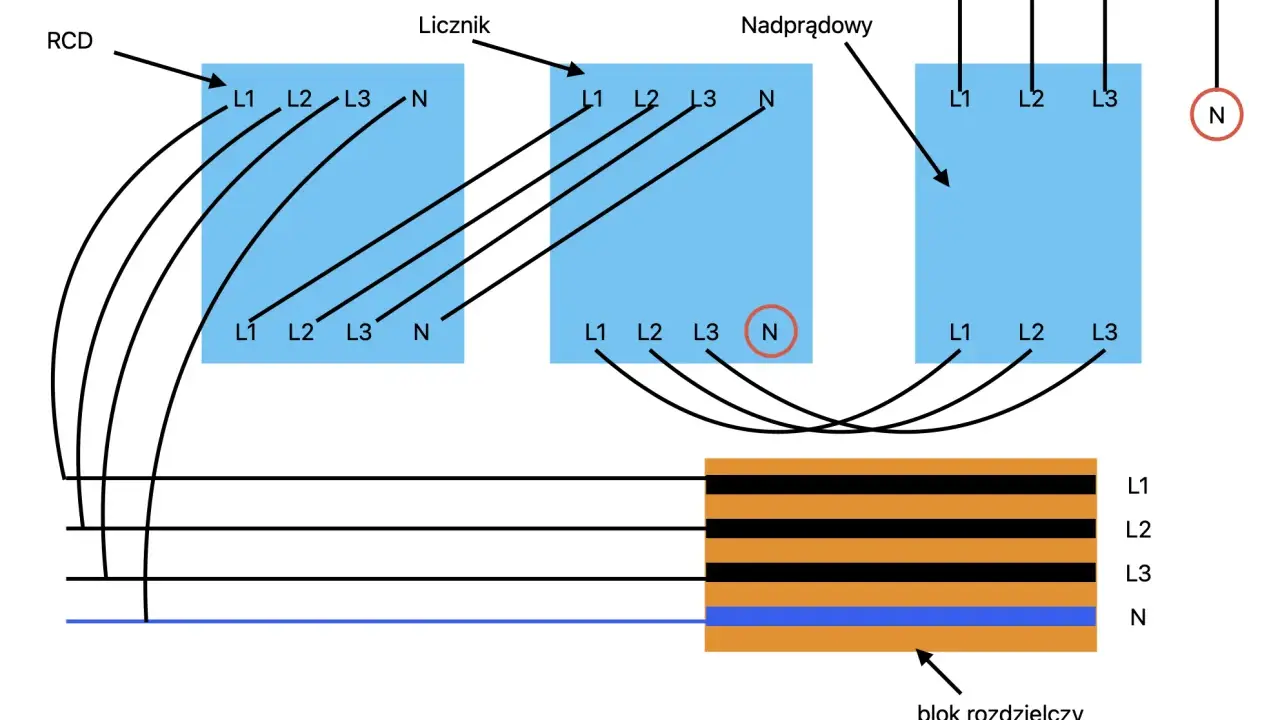

Gdzie umieścić zabezpieczenia
Podlicznik nie pełni funkcji wyłącznika nadprądowego. Chroni on przed skutkami przeciążenia i zwarcia, dlatego mierzony obwód musi mieć zabezpieczenie dobrane do przekroju przewodów. W zależności od układu może być potrzebny także wyłącznik różnicowoprądowy, który reaguje na prąd upływu.
Dokładna kolejność aparatury zależy od konstrukcji rozdzielnicy i tego, czy licznik ma mierzyć jeden obwód, czy całą jej część. W praktyce elektryk powinien sprawdzić, czy tor neutralny pozostaje przypisany do tego samego RCD. Błędne rozdzielenie przewodu N może powodować jego zadziałanie albo całkowicie zaburzyć ochronę przeciwporażeniową.

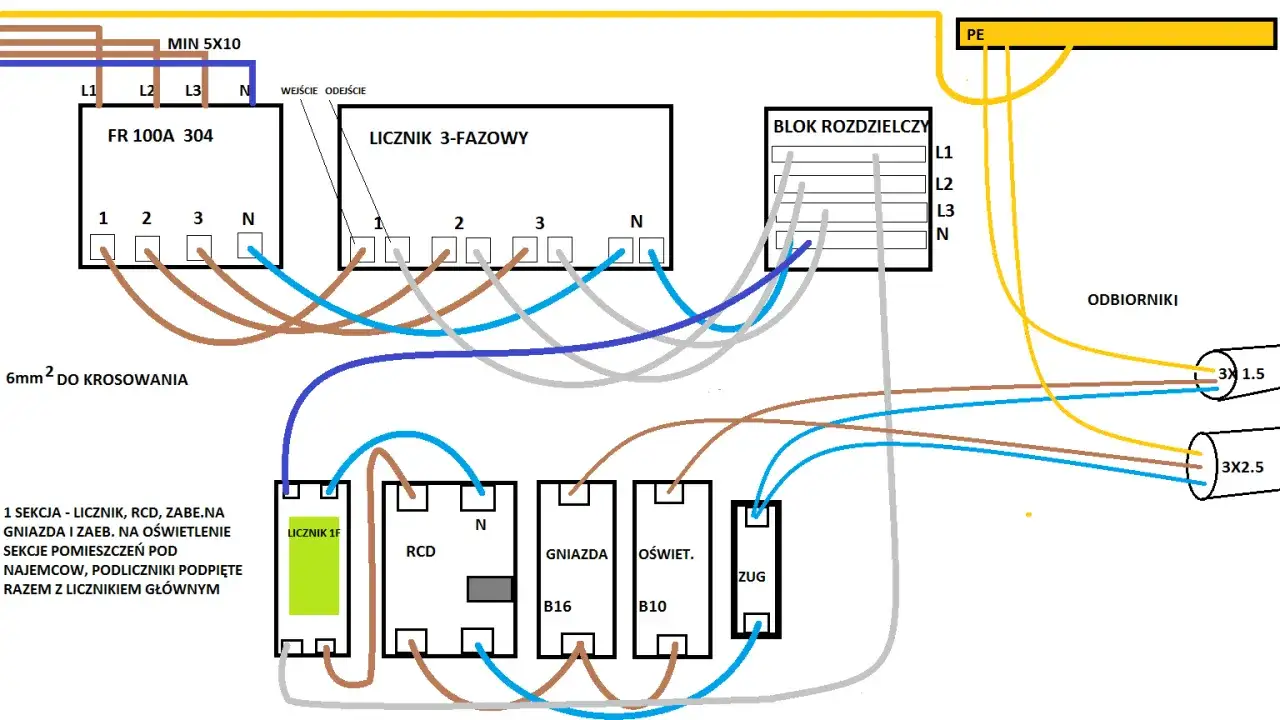

Podłączenie wersji trójfazowej i przekładników
W układzie trójfazowym przez licznik prowadzi się przewody L1, L2, L3 oraz N, jeśli urządzenie wymaga przewodu neutralnego. Przewód ochronny PE nadal omija podlicznik. Każda faza musi trafić na właściwy tor pomiarowy, ponieważ zamiana przewodów może powodować błędne wskazania albo komunikat o nieprawidłowej kolejności faz.
ZASILANIE 3 x 230/400 V ODBIORNIKI
L1 ──────> L1 IN [ PODLICZNIK ] L1 OUT ──────> L1
L2 ──────> L2 IN [ PODLICZNIK ] L2 OUT ──────> L2
L3 ──────> L3 IN [ PODLICZNIK ] L3 OUT ──────> L3
N ──────> N IN [ PODLICZNIK ] N OUT ──────> N
PE ──────────────────────────────────────────> PE
Ten rysunek jest poglądowy. W konkretnym liczniku zaciski mogą być rozmieszczone inaczej, a część modeli ma osobne wejścia napięciowe i prądowe. Przy instalacji z pompą ciepła, płytą indukcyjną lub ładowarką samochodu elektrycznego szczególnie ważne jest sprawdzenie, czy licznik obsługuje obciążenie trójfazowe oraz energię czynną pobieraną przez urządzenie.
Przeczytaj również: Opłata mocowa - ile wynosi i kto płaci najwięcej?
Kiedy potrzebny jest licznik z przekładnikami
Przekładnik prądowy mierzy natężenie bez prowadzenia całego prądu przez zaciski licznika. W takim rozwiązaniu przewód fazowy przechodzi przez okno przekładnika, a jego uzwojenie wtórne łączy się z odpowiednimi zaciskami licznika.
Trzeba zachować kierunek oznaczony zwykle jako P1 od strony zasilania i P2 od strony odbioru. Należy również dobrać właściwą przekładnię, na przykład 100/5 A, i ustawić ją w liczniku. Szczególnie istotna zasada brzmi: nie rozłącza się obwodu wtórnego przekładnika podczas pracy, ponieważ może wtedy pojawić się niebezpieczne napięcie.
Montaż w rozdzielnicy krok po kroku
Sam schemat nie wystarczy, jeśli rozdzielnica jest przepełniona, przewody są źle opisane albo instalacja ma stary układ ochronny. Przed montażem trzeba ustalić, co dokładnie ma być mierzone i czy istnieje możliwość odłączenia całej instalacji bez naruszania licznika należącego do operatora.
- Określ zakres pomiaru. Ustal, czy podlicznik obejmie jeden obwód, lokal, piętro, garaż czy konkretne urządzenie.
- Sprawdź parametry instalacji. Zidentyfikuj liczbę faz, prąd zabezpieczenia, przekroje przewodów oraz dostępne miejsce na szynie DIN.
- Dobierz licznik i zabezpieczenia. Uwzględnij prąd znamionowy, zakres pomiarowy, klasę dokładności i ewentualną komunikację Modbus lub Wi-Fi.
- Odłącz zasilanie i potwierdź brak napięcia. Samo wyłączenie wyłącznika nie jest wystarczające. Brak napięcia trzeba sprawdzić odpowiednim przyrządem.
- Zamontuj aparat na szynie DIN. Licznik powinien być stabilny, dostępny do odczytu i zabezpieczony przed przypadkowym dotykiem zacisków.
- Podłącz przewody według instrukcji. Zachowaj oznaczenia L, N, PE lub L1, L2, L3 i nie skracaj przewodów tak, aby później brakowało miejsca na serwis.
- Sprawdź połączenia i moment dokręcania. Zbyt luźny zacisk może się nagrzewać, a zbyt mocne dokręcenie może uszkodzić zacisk urządzenia.
- Wykonaj pomiary po montażu. Zakres powinien obejmować między innymi ciągłość przewodów ochronnych, rezystancję izolacji oraz działanie zabezpieczeń, odpowiednio do zakresu prac.
- Uruchom instalację i porównaj wskazania. Przy znanym obciążeniu trzeba sprawdzić, czy licznik nalicza energię we właściwym kierunku i na wszystkich fazach.
Prace przy instalacji elektrycznej do 1 kV, w tym montaż, demontaż i czynności kontrolno-pomiarowe, powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami. Nie traktowałbym podlicznika jako prostego modułu do wpięcia „na próbę”. Błąd w rozdzielnicy może oznaczać porażenie, pożar albo uszkodzenie odbiorników.
Najczęstsze błędy, które psują pomiar
- Wpięcie licznika przed licznikiem głównym albo naruszenie plomb operatora. Podlicznik montuje się wyłącznie po stronie własnej instalacji.
- Przepuszczenie przewodu PE przez licznik. Przewód ochronny nie jest przewodem pomiarowym i powinien być prowadzony na listwę PE.
- Pominięcie przewodu neutralnego lub podłączenie N z innego obwodu. Może to powodować błędne wskazania i problemy z RCD.
- Zamiana wejścia z wyjściem. Niektóre modele pokażą wtedy energię wsteczną, a inne będą naliczać ją nieprawidłowo.
- Dobór licznika wyłącznie po cenie. Tani model bez czytelnej dokumentacji może nie nadawać się do rozliczeń między stronami.
- Brak kontroli obciążenia. Licznik o zbyt małym prądzie znamionowym może się przegrzewać lub pracować poza zakresem.
- Brak testu po uruchomieniu. Sam świecący wyświetlacz nie potwierdza, że wszystkie fazy i przewody zostały podłączone prawidłowo.
Dobrym testem jest podłączenie znanego odbiornika, na przykład grzałki o mocy około 1 kW, i obserwacja wskazań przez określony czas. Po godzinie zużycie powinno wzrosnąć mniej więcej o 1 kWh, z uwzględnieniem rzeczywistej mocy urządzenia i dokładności pomiaru. Taki test nie zastępuje pomiarów elektrycznych, ale szybko wykrywa licznik podłączony do niewłaściwego obwodu.
Ile kosztuje podlicznik i czy można nim rozliczać prąd
W 2026 roku prosty licznik jednofazowy na szynę DIN kosztuje zwykle około 80-200 zł, a wersja trójfazowa około 150-500 zł. Modele z komunikacją, pomiarem dwukierunkowym albo przekładnikami mogą kosztować wyraźnie więcej.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Prosty montaż jednofazowego licznika | około 150-500 zł za robociznę |
| Montaż z dodatkowymi zabezpieczeniami | około 400-900 zł za robociznę i podstawowe materiały |
| Przebudowa ciasnej lub starej rozdzielnicy | około 700-1500 zł lub więcej |
| Licznik, montaż i drobne materiały | często około 250-700 zł przy prostym układzie |
Są to widełki orientacyjne, ponieważ cena zależy od regionu, dostępu do rozdzielnicy, długości przewodów i stanu instalacji. Największy wzrost kosztów pojawia się wtedy, gdy trzeba dołożyć osobny obwód, wymienić zabezpieczenia albo uporządkować przewody.
Podlicznik prywatny nie zmienia taryfy ani opłat stałych na fakturze od sprzedawcy energii. Jeśli służy do rozliczeń z najemcą, umowa powinna jasno określać sposób odczytu, okres rozliczeniowy, stawkę za kWh i podział opłat stałych. Nie należy automatycznie dzielić całej faktury wyłącznie przez wskazanie podlicznika, ponieważ rachunek zawiera także składniki niezależne od samego zużycia.
Jeśli wskazania mają być podstawą regularnych rozliczeń, wybrałbym licznik o udokumentowanych parametrach i odpowiedniej zgodności metrologicznej, na przykład z oznaczeniem MID, jeśli jest wymagane dla danego zastosowania. Do orientacyjnego monitorowania zużycia wystarczy prostszy model, ale przy sporze finansowym liczy się jakość, dokumentacja i sposób zaplombowania urządzenia.
Jak zamknąć temat bezpiecznie i bez późniejszych sporów
Najrozsądniejszy układ wygląda tak: najpierw określam zakres pomiaru, później dobieram licznik do liczby faz i obciążenia, a montaż oraz pomiary zlecam elektrykowi. Na końcu zapisuję stan początkowy, opisuję obwód w rozdzielnicy i sprawdzam, czy wskazania rosną tylko wtedy, gdy pracują odbiorniki objęte pomiarem.
Warto także zrobić zdjęcie rozdzielnicy po zakończeniu prac i zachować instrukcję podlicznika. Taka prosta dokumentacja ułatwia późniejszy serwis, odczyty i rozliczenia. Dobry schemat to nie tylko właściwe przewody, lecz także jasne określenie, co licznik mierzy i kto odpowiada za instalację.
