Gdy instalacja fotowoltaiczna ma zasilać dom, same panele nie wystarczą. Potrzebne jest urządzenie, które zamieni wytwarzany przez nie prąd stały na energię użyteczną dla domowych odbiorników i bezpieczną dla sieci. Wyjaśniam, jak działa falownik, jakie są jego rodzaje, na które parametry zwrócić uwagę i jakie błędy najczęściej obniżają opłacalność całej instalacji.
Falownik decyduje o tym, jak dobrze działa fotowoltaika
- Zmienia prąd stały DC na przemienny AC, który może zasilać urządzenia w domu.
- Dopasowuje energię z paneli do parametrów sieci, czyli zwykle 230/400 V i 50 Hz.
- Kontroluje pracę instalacji dzięki funkcji MPPT, która pomaga uzyskać możliwie dużą produkcję.
- Może być stringowy, mikrofalownikowy, hybrydowy albo wyspowy.
- Jego dobór zależy od mocy paneli, liczby faz, układu dachu, zacienienia i planowanego magazynu energii.
Co to jest falownik i do czego służy
Falownik fotowoltaiczny, nazywany też inwerterem, to urządzenie elektroniczne montowane pomiędzy panelami a domową instalacją elektryczną. Panele produkują prąd stały, oznaczany skrótem DC, natomiast większość urządzeń w domu korzysta z prądu przemiennego AC. Falownik wykonuje więc najważniejszą konwersję w całym systemie PV.Nie chodzi jednak wyłącznie o zmianę rodzaju prądu. Urządzenie dopasowuje także napięcie, częstotliwość i fazę energii do parametrów sieci. W polskich domach oznacza to najczęściej pracę z napięciem 230 V w instalacji jednofazowej albo 400 V w układzie trójfazowym oraz częstotliwością 50 Hz.

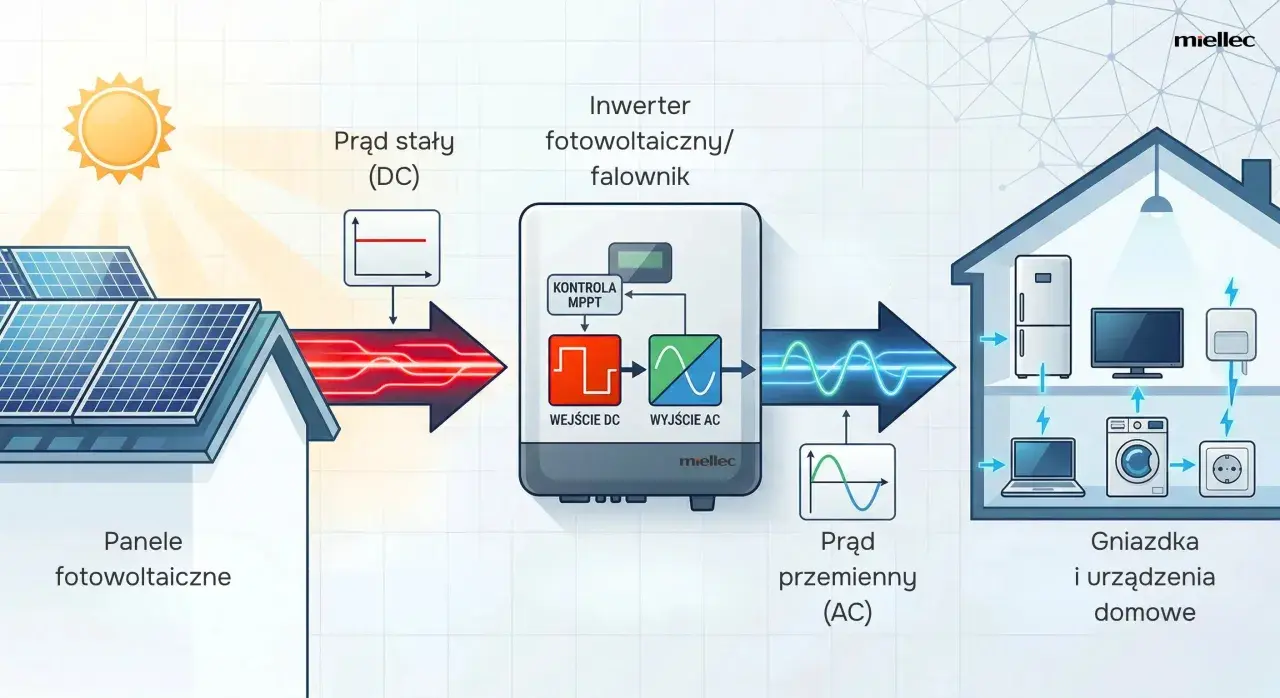

Jak energia trafia z dachu do gniazdka
Moduły fotowoltaiczne wytwarzają energię zależnie od nasłonecznienia, temperatury i zacienienia. Falownik odbiera ten zmienny prąd, wyszukuje punkt, w którym panele pracują najwydajniej, a potem przekształca energię na prąd używany przez domowe odbiorniki.Jeżeli w danej chwili panele produkują więcej energii, niż zużywa budynek, nadwyżka może zostać przekazana do sieci albo skierowana do magazynu energii. Sam falownik nie jest jednak akumulatorem. Magazynowanie wymaga baterii oraz urządzenia, które potrafi zarządzać jej ładowaniem i rozładowywaniem.
Falownik pilnuje także bezpieczeństwa
Urządzenie stale kontroluje parametry sieci. Gdy wykryje nieprawidłowe napięcie, częstotliwość albo zanik zasilania, powinno się odłączyć. Ta funkcja, nazywana ochroną przed pracą wyspową, chroni osoby naprawiające sieć przed pojawieniem się napięcia z prywatnej instalacji.
Z tego powodu zwykła instalacja on-grid nie zasila domu podczas awarii sieci, nawet jeśli słońce świeci i panele produkują energię. Do zasilania wybranych obwodów podczas przerwy potrzebny jest falownik hybrydowy z funkcją zasilania awaryjnego, bateria oraz odpowiednio zaprojektowana instalacja.
Jak działa falownik podczas codziennej pracy
Najważniejszą częścią falownika jest układ MPPT, czyli śledzenie punktu mocy maksymalnej. W uproszczeniu urządzenie nieustannie szuka takiej kombinacji napięcia i natężenia, przy której panele oddają najwięcej energii w aktualnych warunkach.Ma to znaczenie, ponieważ parametry modułów nie są stałe. Rano, w południe, przy zachmurzonym niebie i podczas upału instalacja pracuje inaczej. MPPT reaguje na te zmiany automatycznie, bez potrzeby ręcznego ustawiania systemu.
Ważna jest liczba niezależnych trackerów MPPT. Jeżeli część paneli znajduje się na południowej połaci, a część na wschodniej, oba fragmenty dachu pracują według innego profilu nasłonecznienia. Podłączenie ich do osobnych wejść MPPT zwykle pozwala lepiej wykorzystać dostępne światło.
Falownik pełni również funkcję centrum diagnostycznego. W aplikacji lub na wyświetlaczu można sprawdzić między innymi bieżącą moc, dzienną produkcję, historię alarmów i energię oddaną do sieci. Ja traktuję monitoring jako praktyczne narzędzie, a nie gadżet, ponieważ nagły spadek produkcji często pozwala zauważyć problem, zanim stanie się kosztowny.
Rodzaje falowników do domu i instalacji OZE
Nie ma jednego falownika dobrego dla każdego budynku. Inne rozwiązanie sprawdzi się na prostym dachu bez cienia, a inne przy kilku połaciach, częściowym zacienieniu lub planowanym magazynie energii.
| Rodzaj | Jak działa | Kiedy ma sens |
|---|---|---|
| Stringowy | Obsługuje grupy paneli połączonych w łańcuchy. | Na prostym dachu z podobną orientacją modułów. To najczęstszy wybór w domowych instalacjach. |
| Mikrofalownik | Jeden mały falownik przypada na pojedynczy panel lub niewielką grupę paneli. | Przy wielu kierunkach dachu, częściowym zacienieniu i potrzebie monitorowania każdego modułu. |
| Hybrydowy | Obsługuje panele, sieć i magazyn energii. | Gdy ważne jest zwiększenie autokonsumpcji lub zasilanie awaryjne wybranych obwodów. |
| Wyspowy | Pracuje bez stałego połączenia z siecią publiczną, zwykle z akumulatorami. | W domkach letniskowych, na działkach i w miejscach bez przyłącza energetycznego. |
Falownik stringowy
W falowniku stringowym kilka lub kilkanaście paneli tworzy łańcuch, a urządzenie znajduje się zwykle w garażu, kotłowni albo na ścianie technicznej. Zaletą jest prostsza konstrukcja i niższy koszt całego systemu. Wadą może być wpływ zacienionego modułu na pracę pozostałych paneli w tym samym łańcuchu.
Nie oznacza to, że każdy cień dyskwalifikuje takie rozwiązanie. Dobrze zaprojektowane osobne MPPT, optymalizatory albo właściwe ułożenie stringów często wystarczą. Nie kupowałbym jednak dodatkowych optymalizatorów automatycznie, bez sprawdzenia, czy zacienienie rzeczywiście powoduje istotne straty.
Mikrofalowniki
Mikrofalowniki przekształcają prąd przy panelach, dzięki czemu każdy moduł może pracować bardziej niezależnie. To dobre rozwiązanie dla dachu z kominami, drzewami lub kilkoma kierunkami ekspozycji. Gdy jeden panel zostanie zacieniony, problem zwykle nie ogranicza produkcji całego łańcucha.
Trzeba jednak uwzględnić wyższy koszt początkowy, większą liczbę urządzeń oraz ich lokalizację pod modułami. Serwis może być mniej wygodny, ponieważ dostęp do mikrofalownika często wymaga wejścia na dach.
Falownik hybrydowy
Falownik hybrydowy łączy funkcje klasycznego inwertera i zarządzania baterią. Może kierować energię najpierw do bieżącego zużycia, później do akumulatora, a dopiero na końcu do sieci. Dzięki temu pomaga zwiększyć autokonsumpcję, czyli część energii zużywaną bezpośrednio w domu.
Nie każdy model hybrydowy zapewnia zasilanie awaryjne. Przed zakupem trzeba sprawdzić, czy ma wyjście backup, jaką moc może oddać podczas awarii i czy obsługuje wszystkie urządzenia, czy tylko wydzielone obwody. Lodówka, oświetlenie i router mają inne wymagania niż pompa ciepła albo płyta indukcyjna.
Jak dobrać falownik do instalacji fotowoltaicznej
Dobór urządzenia zaczyna się od projektu, a nie od logo producenta. Najpierw trzeba znać moc i parametry paneli, ich liczbę, sposób połączenia, orientację połaci oraz przewidywane zużycie energii. Dopiero wtedy można ocenić, czy lepszy będzie falownik jednofazowy, trójfazowy, stringowy czy hybrydowy.
Moc urządzenia i paneli
Moc falownika podaje się po stronie AC, a moc paneli po stronie DC. Te wartości nie muszą być identyczne. Często projektuje się instalację, w której moduły mają nieco większą moc nominalną niż falownik, ponieważ panele rzadko pracują przez długi czas z mocą znamionową.
Przykładowo zestaw z panelami o łącznej mocy 6,6 kWp może współpracować z falownikiem o mocy 6 kW. Taki dobór nie jest uniwersalną regułą. Trzeba sprawdzić maksymalny prąd wejściowy, napięcie startowe, zakres MPPT i dopuszczalną moc DC konkretnego modelu.
Liczba faz
Falownik jednofazowy bywa wystarczający przy małej instalacji i odpowiednich warunkach przyłączenia. Przy większej mocy, domu z pompą ciepła lub rozbudowanym wyposażeniu częściej stosuje się model trójfazowy, który rozdziela energię na trzy fazy.
Nie należy jednak zakładać, że większa liczba faz zawsze oznacza lepszy wybór. Liczą się wymagania operatora sieci, moc przyłączeniowa budynku i sposób obciążenia poszczególnych faz. Ten punkt powinien sprawdzić projektant lub elektryk przed zamówieniem urządzenia.
Przeczytaj również: Schemat instalacji fotowoltaicznej do zgłoszenia - co pokazać?
Sprawność, zabezpieczenia i warunki montażu
Sprawność wielu współczesnych falowników mieści się w okolicy 97-98%, ale sama najwyższa wartość z katalogu nie przesądza o jakości instalacji. Równie ważne są sprawność przy częściowym obciążeniu, zakres temperatury pracy, chłodzenie, poziom hałasu i dostęp do serwisu.
Urządzenia nie powinno się montować w przypadkowym, przegrzewającym się miejscu. Potrzebuje swobodnego przepływu powietrza, ochrony przed wilgocią zgodnie z klasą obudowy oraz dostępu serwisowego. W praktyce źle dobrane miejsce montażu potrafi skrócić żywotność elektroniki bardziej niż umiarkowanie niższa sprawność katalogowa.
Najczęstsze błędy przy wyborze i użytkowaniu
Pierwszy błąd to dobieranie falownika wyłącznie do łącznej mocy paneli. Dwa zestawy o tej samej mocy mogą mieć zupełnie inne napięcie robocze, prąd i układ połaci. Bez sprawdzenia parametrów wejściowych można stworzyć system, który formalnie wygląda dobrze, ale nie pracuje optymalnie.
Drugi problem to łączenie paneli o różnych warunkach pracy na jednym trackerze MPPT. Moduły skierowane na wschód i południe produkują energię w innych godzinach. Rozdzielenie ich na osobne wejścia często daje większy efekt niż wymiana falownika na droższy model.
Zdarza się też, że inwestor oczekuje działania fotowoltaiki podczas każdej awarii prądu. Zwykły falownik sieciowy z powodów bezpieczeństwa się wyłącza. Jeżeli podtrzymanie zasilania jest ważne, trzeba zaplanować je od początku, razem z baterią, przełączaniem awaryjnym i listą urządzeń, które mają działać.
Nie lekceważyłbym również komunikatów z aplikacji. Pojedynczy alarm może wynikać z chwilowych parametrów sieci, ale powtarzające się błędy, spadek produkcji albo częste restarty wymagają sprawdzenia instalacji. Falownik powinien mieć prawidłowo wykonane zabezpieczenia przeciwprzepięciowe, uziemienie i połączenia zgodne z projektem.
Falownik a opłacalność całej fotowoltaiki
Falownik nie produkuje energii samodzielnie, ale wpływa na to, ile energii z paneli rzeczywiście wykorzystamy. Odpowiada za konwersję, ograniczanie strat, współpracę z siecią, monitoring i ewentualne ładowanie magazynu. Dlatego jego jakość i dopasowanie mają znaczenie większe, niż sugerowałaby sama wielkość urządzenia.
Najdroższy model nie zawsze poprawi wynik instalacji. Na prostym, niezacienionym dachu większą różnicę może zrobić właściwe rozmieszczenie paneli i dobry projekt stringów. Z kolei przy skomplikowanej połaci dopłata do dodatkowych MPPT, mikrofalowników albo optymalizatorów może być uzasadniona, bo ogranicza straty wynikające z różnych warunków pracy.
W domu energooszczędnym falownik warto dobierać razem z planem zużycia energii. Jeżeli pracuje pompa ciepła, klimatyzacja, ładowarka samochodu lub bojler, korzystne może być sterowanie tymi odbiornikami w godzinach produkcji. Sam magazyn energii nie rozwiąże złego dopasowania mocy ani niskiej autokonsumpcji, jeśli instalacja nie ma sensownego systemu zarządzania.
Co sprawdzić przed podpisaniem umowy na instalację
- czy projekt podaje moc DC paneli i moc AC falownika;
- ile niezależnych wejść MPPT ma urządzenie i jak podzielono stringi;
- czy falownik jest jednofazowy, trójfazowy, hybrydowy lub wyspowy zgodnie z potrzebami domu;
- czy model ma wymagane zabezpieczenia, monitoring i dokumentację do przyłączenia;
- czy miejsce montażu zapewnia chłodzenie oraz łatwy dostęp serwisowy;
- czy funkcja zasilania awaryjnego obejmuje konkretne obwody, na których zależy domownikom.
Najkrótsza praktyczna odpowiedź brzmi więc tak: falownik zamienia prąd z paneli na energię użyteczną w domu, ale jego zadanie jest szersze. Dobry model powinien pasować do układu dachu, instalacji elektrycznej, sposobu zużywania energii i planów na przyszłość, a nie tylko do liczby kilowatów wpisanej w ofercie.
