Gdy instalacja fotowoltaiczna ma zasilać dom z instalacją 400 V, sam prąd z paneli nie wystarczy. Trzeba przekształcić go w stabilny prąd przemienny rozdzielany na trzy fazy, a przy tym pilnować bezpieczeństwa i możliwie wysokiej wydajności. Poniżej wyjaśniam, jak działa falownik trójfazowy, co dzieje się w jego wnętrzu, czym różni się od modelu jednofazowego i na co zwrócić uwagę przy wyborze urządzenia.
Trzy fazy oznaczają sprawniejszą współpracę instalacji PV z domową siecią
- Falownik zamienia prąd stały DC z modułów na prąd przemienny AC o napięciu 230/400 V i częstotliwości 50 Hz.
- Trzy sinusoidy są przesunięte o 120 stopni, dzięki czemu energia może być przekazywana równomiernie do wszystkich faz.
- Układ MPPT na bieżąco szuka punktu maksymalnej mocy paneli, reagując na słońce, temperaturę i zacienienie.
- Mostek tranzystorowy i modulacja PWM tworzą przebieg możliwie zbliżony do czystej sinusoidy.
- Falownik sieciowy wyłącza się przy zaniku sieci, a zasilanie awaryjne wymaga odpowiedniego modelu hybrydowego, magazynu energii i układu przełączającego.
Od prądu z paneli do trzech sinusoid

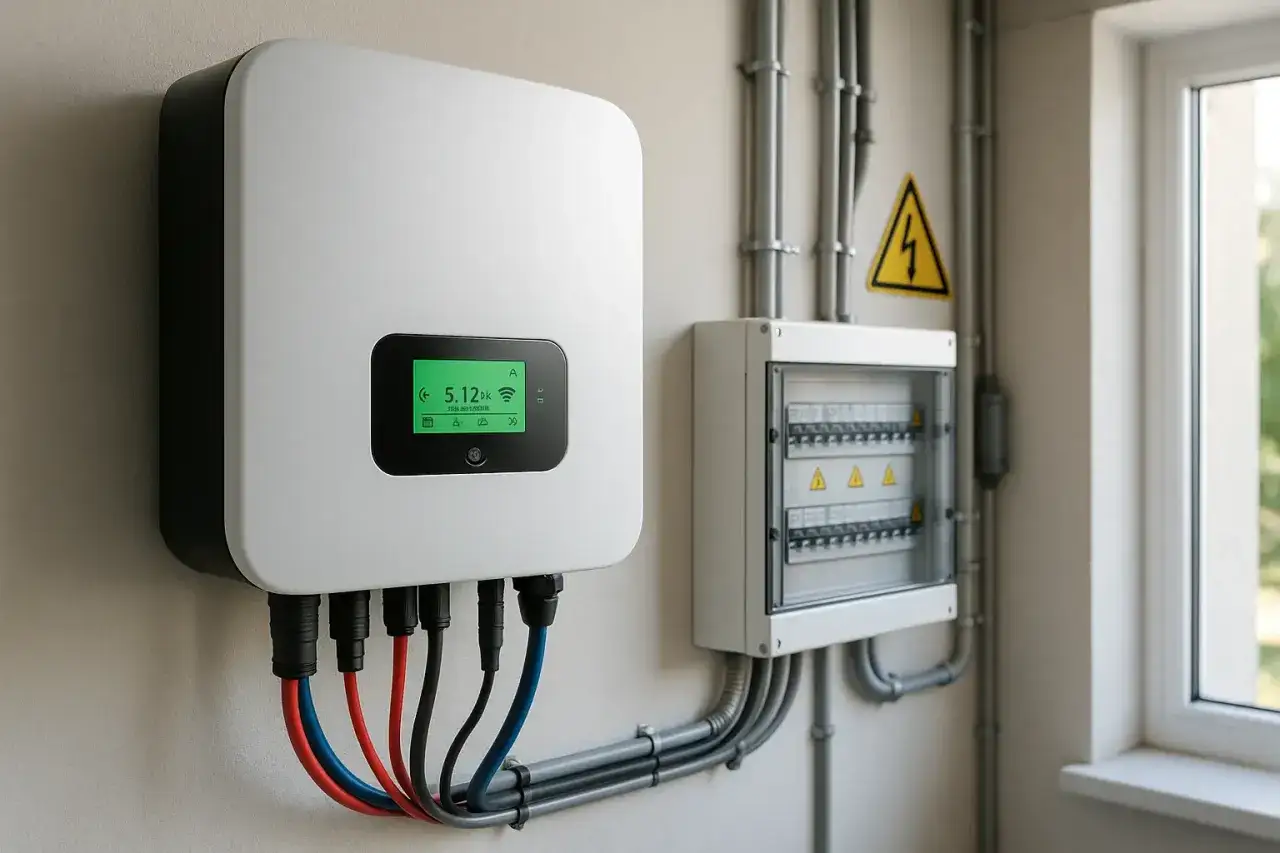

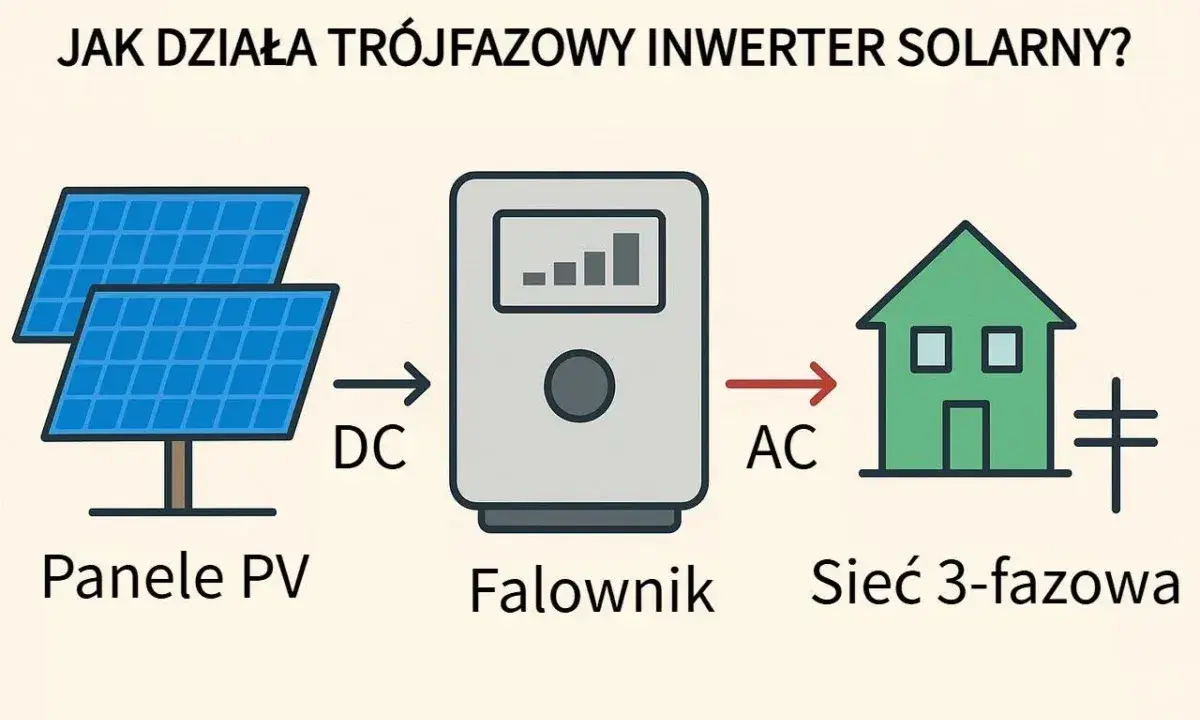

Moduły fotowoltaiczne produkują prąd stały, czyli DC. W domu większość odbiorników korzysta jednak z prądu przemiennego AC, takiego jak w sieci elektroenergetycznej. Falownik jest elektronicznym pośrednikiem, który pobiera energię z paneli, zmienia jej postać i przekazuje ją do instalacji budynku albo do sieci.
W przypadku urządzenia trójfazowego energia trafia na trzy wyjścia fazowe. Każda faza ma napięcie około 230 V względem przewodu neutralnego, a napięcie między dwiema fazami wynosi około 400 V. Przebiegi są przesunięte względem siebie o 120 stopni, dlatego ich suma w układzie trójfazowym jest znacznie bardziej równomierna niż w pojedynczym obwodzie.
Co dzieje się po stronie paneli
Najpierw falownik mierzy napięcie i prąd po stronie DC. Następnie układ MPPT, czyli śledzenie punktu mocy maksymalnej, dobiera taki punkt pracy, aby z danego łańcucha paneli pobrać możliwie dużo energii. Punkt ten zmienia się wraz z temperaturą modułów, zachmurzeniem i częściowym zacienieniem.
To ważne, ponieważ panel nie pracuje stale z jedną mocą. W chłodny, słoneczny dzień może mieć inne napięcie i prąd niż latem przy wysokiej temperaturze. Dobrze zaprojektowany MPPT nie pozwala, aby instalacja pracowała według sztywnego ustawienia, które po kilku godzinach przestaje być optymalne.
Dlaczego liczba trackerów MPPT ma znaczenie
Jeden tracker MPPT powinien obsługiwać moduły o podobnej orientacji, nachyleniu i warunkach zacienienia. Jeżeli część paneli jest skierowana na wschód, a część na zachód, połączenie ich pod jednym trackerem może zmusić falownik do szukania kompromisu. Dwa niezależne trackery zwykle lepiej wykorzystują taką konstrukcję dachu.
Nie oznacza to jednak, że większa liczba trackerów zawsze poprawi uzysk. Jeżeli wszystkie moduły leżą w jednej płaszczyźnie i pracują w podobnych warunkach, dodatkowy tracker może nie przynieść zauważalnej korzyści. W mojej ocenie ważniejsze od samej liczby wejść jest ich właściwe dopasowanie do układu połaci.
Co dzieje się wewnątrz falownika
W uproszczeniu praca urządzenia przebiega w kilku etapach. Prąd z paneli trafia do zabezpieczeń i układu wejściowego, potem do obwodu pośredniego DC, a na końcu do falownika właściwego, który tworzy przebieg trójfazowy. Całością steruje procesor analizujący parametry po stronie paneli i sieci.
Stabilizacja napięcia po stronie DC
Po stronie wejściowej znajdują się między innymi rozłączniki, zabezpieczenia przeciwprzepięciowe i układ pomiarowy. W wielu konstrukcjach pracuje także przetwornica DC/DC, która pomaga dopasować napięcie z paneli do warunków wymaganych przez dalszą część urządzenia.
Energia jest gromadzona chwilowo w tak zwanym obwodzie pośrednim DC. Nie działa on jak magazyn energii na godziny. Jego zadaniem jest krótkotrwałe wygładzenie zmian napięcia i zapewnienie stabilnych warunków pracy mostka tranzystorowego.
Mostek tranzystorowy i modulacja PWM
Sercem falownika jest mostek z szybkimi przełącznikami półprzewodnikowymi, najczęściej tranzystorami IGBT albo MOSFET. Tranzystory otwierają się i zamykają z dużą częstotliwością, tworząc serię impulsów o różnej szerokości.
Ta technika nosi nazwę PWM, czyli modulacja szerokości impulsu. Sterownik zmienia czas trwania impulsów tak, aby ich średnia wartość odtwarzała pożądaną sinusoidę. Po przejściu przez filtry elektryczne otrzymujemy przebieg odpowiedni dla domowej instalacji i sieci.
W falowniku trójfazowym sterowanie odbywa się dla trzech gałęzi mostka. Procesor pilnuje nie tylko amplitudy i częstotliwości, lecz także właściwego przesunięcia fazowego. W efekcie urządzenie generuje trzy zsynchronizowane przebiegi zamiast jednego.
Synchronizacja z siecią i kontrola bezpieczeństwa
Falownik sieciowy nie może samodzielnie narzucić dowolnych parametrów. Przed rozpoczęciem oddawania energii sprawdza napięcie, częstotliwość, kolejność faz i stabilność sieci. W polskich instalacjach punktem odniesienia jest częstotliwość 50 Hz.
Jeżeli parametry wyjdą poza dopuszczalny zakres albo sieć zaniknie, urządzenie powinno przerwać zasilanie. To zabezpieczenie przeciw pracy wyspowej chroni osoby pracujące przy uszkodzonej infrastrukturze. Z tego powodu zwykły falownik on-grid nie zasili domu podczas awarii sieci, nawet jeśli panele w tym momencie produkują energię.
Dlaczego falownik trójfazowy sprawdza się w większych instalacjach
Najważniejsza różnica względem falownika jednofazowego dotyczy sposobu przekazywania energii. Model jednofazowy oddaje moc do jednej fazy, natomiast trójfazowy rozdziela ją na trzy przewody fazowe. Ma to znaczenie szczególnie w domu z pompą ciepła, płytą indukcyjną, ładowarką samochodu lub warsztatem.
| Cecha | Falownik jednofazowy | Falownik trójfazowy |
|---|---|---|
| Sposób oddawania energii | Jedna faza | Trzy fazy |
| Typowe zastosowanie | Małe instalacje i prostsze budynki | Domy z większym zużyciem i instalacją 400 V |
| Duże odbiorniki | Mogą powodować większe obciążenie jednej fazy | Łatwiejsze rozłożenie mocy w budynku |
| Projektowanie | Prostsze, ale z ograniczeniem mocy na jednej fazie | Wymaga poprawnego bilansu faz i konfiguracji |
| Zasilanie awaryjne | Zwykle obejmuje wybrany obwód jednofazowy | Pełne zasilanie trójfazowe wymaga odpowiedniej architektury systemu |
W Polsce przyłączenie powyżej 3,68 kW często wiąże się z koniecznością zastosowania układu trójfazowego, ale dokładne warunki zależą od operatora systemu dystrybucyjnego i parametrów przyłącza. Przy mniejszych mocach także można zastosować falownik trójfazowy, jeśli instalacja budynku jest do tego przygotowana.
Nie należy jednak zakładać, że samo podłączenie trzech faz automatycznie rozwiąże problem autokonsumpcji. Jeżeli dom zużywa mało energii w ciągu dnia, nadwyżka nadal może trafić do sieci. Największą różnicę robi dopasowanie produkcji do zużycia, na przykład przez sterowanie pompą ciepła, bojlerem albo ładowaniem samochodu.
Falownik sieciowy, hybrydowy i wyspowy
Określenie „falownik trójfazowy” mówi o liczbie faz, ale nie opisuje całej funkcjonalności urządzenia. Przed zakupem trzeba sprawdzić, czy jest to model sieciowy, hybrydowy czy wyspowy. Każdy z nich może pracować z trzema fazami, lecz sposób działania i wymagane wyposażenie są różne.
Model sieciowy on-grid
Falownik on-grid współpracuje z siecią i zwykle nie ma możliwości samodzielnego zasilania domu po jej zaniku. W dzień przekazuje energię najpierw do odbiorników, a nadwyżkę oddaje do sieci zgodnie z konfiguracją instalacji i warunkami przyłączenia.
To najprostsze i często najtańsze rozwiązanie dla domu bez magazynu energii. Jego ograniczeniem jest brak niezależności podczas awarii. Nawet pełny dach paneli nie zmienia tego faktu, ponieważ urządzenie musi przerwać pracę, aby nie zasilać odłączonej sieci.
Model hybrydowy z magazynem energii
Falownik hybrydowy może zarządzać energią z paneli, sieci i akumulatora. W zależności od ustawień kieruje nadwyżkę do magazynu, ogranicza eksport do sieci albo wykorzystuje baterię wieczorem, kiedy moduły już nie produkują prądu.
Funkcja zasilania awaryjnego wymaga jednak czegoś więcej niż samego falownika. Potrzebne są akumulator, układ bezpiecznego odłączenia od sieci oraz odpowiednio wydzielone obwody. Nie każdy model trójfazowy zapewnia pełne podtrzymanie całego budynku, dlatego tę funkcję trzeba sprawdzić w dokumentacji technicznej.
Model wyspowy off-grid
Falownik wyspowy tworzy własną sieć dla odbiorników i nie musi synchronizować się z publiczną siecią elektroenergetyczną. Zwykle współpracuje z akumulatorem, który stabilizuje napięcie wtedy, gdy produkcja z paneli spada.
Takie rozwiązanie ma sens w miejscach bez przyłącza albo tam, gdzie niezależność jest ważniejsza niż prostota. W domu podłączonym do sieci częściej wybiera się system hybrydowy, ponieważ pozwala połączyć magazyn energii z istniejącą infrastrukturą.
Jak dobrać falownik do instalacji fotowoltaicznej
Dobór urządzenia powinien zaczynać się od projektu instalacji, a nie od samej ceny falownika. Trzeba sprawdzić moc i napięcie łańcuchów paneli, liczbę połaci, zacienienie, rodzaj przyłącza oraz planowane odbiorniki. Najdroższy falownik nie naprawi źle zaprojektowanych stringów.
Najważniejsze parametry techniczne
- Moc AC falownika powinna odpowiadać planowanej mocy oddawanej do instalacji i sieci.
- Zakres napięcia MPPT musi obejmować napięcie robocze wszystkich łańcuchów, także w niskiej temperaturze.
- Maksymalne napięcie DC nie może zostać przekroczone przy zimnych modułach.
- Maksymalny prąd wejściowy powinien pasować do parametrów zastosowanych paneli.
- Liczba trackerów MPPT powinna wynikać z liczby różnych orientacji i warunków pracy modułów.
- Sprawność nowoczesnych urządzeń często mieści się w granicach około 97-99 procent, ale trzeba sprawdzić konkretną kartę katalogową.
- Kompatybilność z magazynem energii ma znaczenie, jeśli bateria ma zostać dodana w przyszłości.
Typowym błędem jest patrzenie wyłącznie na moc znamionową. Równie ważne są napięcia startowe, zakres MPPT, chłodzenie, poziom hałasu i warunki montażu. Falownik ustawiony w pełnym słońcu, bez odpowiedniej wentylacji, może częściej ograniczać moc z powodu temperatury.
Przeczytaj również: Prosument lokatorski w bloku - jak działa i kiedy się opłaca?
Najczęstsze błędy projektowe
Jednym z nich jest łączenie paneli o różnych kierunkach pod jednym trackerem. Innym pozostawienie zbyt małego marginesu napięcia, przez co falownik zimą może zbliżać się do granicy dopuszczalnego napięcia DC.
Trzeba też uważać na przekonanie, że każdy falownik trójfazowy zapewnia równomierne zużycie energii w domu. Urządzenie może rozdzielać produkcję na trzy fazy, ale o tym, ile energii faktycznie zużyją odbiorniki, decyduje ich praca i konfiguracja instalacji. Przy bardziej złożonych systemach przydaje się licznik energii współpracujący z falownikiem.
Co warto sprawdzić przed uruchomieniem instalacji
Przed odbiorem instalator powinien zweryfikować polaryzację, napięcia i prądy po stronie DC, ciągłość przewodów ochronnych oraz działanie zabezpieczeń. Po stronie AC trzeba sprawdzić kolejność faz, napięcie, częstotliwość i poprawność podłączenia do rozdzielnicy.
Warto też upewnić się, że falownik ma aktualne ustawienia wymagane przez operatora sieci oraz odpowiednią dokumentację zgodności. Certyfikat i poprawne nastawy sieciowe są równie ważne jak sama marka urządzenia, ponieważ bez nich instalacja może nie zostać prawidłowo zgłoszona lub uruchomiona.
Po uruchomieniu nie ograniczałbym się do sprawdzenia, czy aplikacja pokazuje produkcję. Dobrze jest obserwować przez kilka dni napięcia fazowe, temperaturę urządzenia, ograniczenia mocy i ewentualne komunikaty o błędach. Taki krótki przegląd często pokazuje problemy z zacienieniem, błędnym podłączeniem stringu albo zbyt wysokim napięciem w sieci.
Najważniejsza zasada przy wyborze trzech faz
Falownik trójfazowy nie jest tylko większą wersją urządzenia jednofazowego. Jego zadaniem jest jednoczesne sterowanie energią z paneli, tworzenie trzech zsynchronizowanych przebiegów, kontrola parametrów sieci i ochrona instalacji przed niebezpiecznymi warunkami pracy.
Przy wyborze patrzę przede wszystkim na dopasowanie do dachu, przyłącza i profilu zużycia energii. Dopiero później znaczenie mają dodatkowe funkcje, wygląd aplikacji czy niewielka różnica w sprawności. Dobrze dobrany falownik powinien pracować stabilnie, nie ograniczać niepotrzebnie produkcji i pozostawiać rozsądną drogę do rozbudowy o magazyn energii.
