O poprawnym zgłoszeniu decydują szczegóły techniczne i właściwy adresat
- Najważniejszy dokument to schemat jednokreskowy, a nie sam rysunek rozmieszczenia paneli.
- Na schemacie trzeba pokazać moduły, falownik, zabezpieczenia DC i AC, uziemienie, licznik oraz sieć.
- Dla instalacji o mocy powyżej 6,5 kW dochodzą uzgodnienie z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych i zawiadomienie PSP.
- Instalację przyłączaną do istniejącego obiektu zgłasza się przede wszystkim do operatora systemu dystrybucyjnego.
- Przy mocy przekraczającej 50 kW nie należy zakładać, że wystarczy uproszczone zgłoszenie mikroinstalacji.

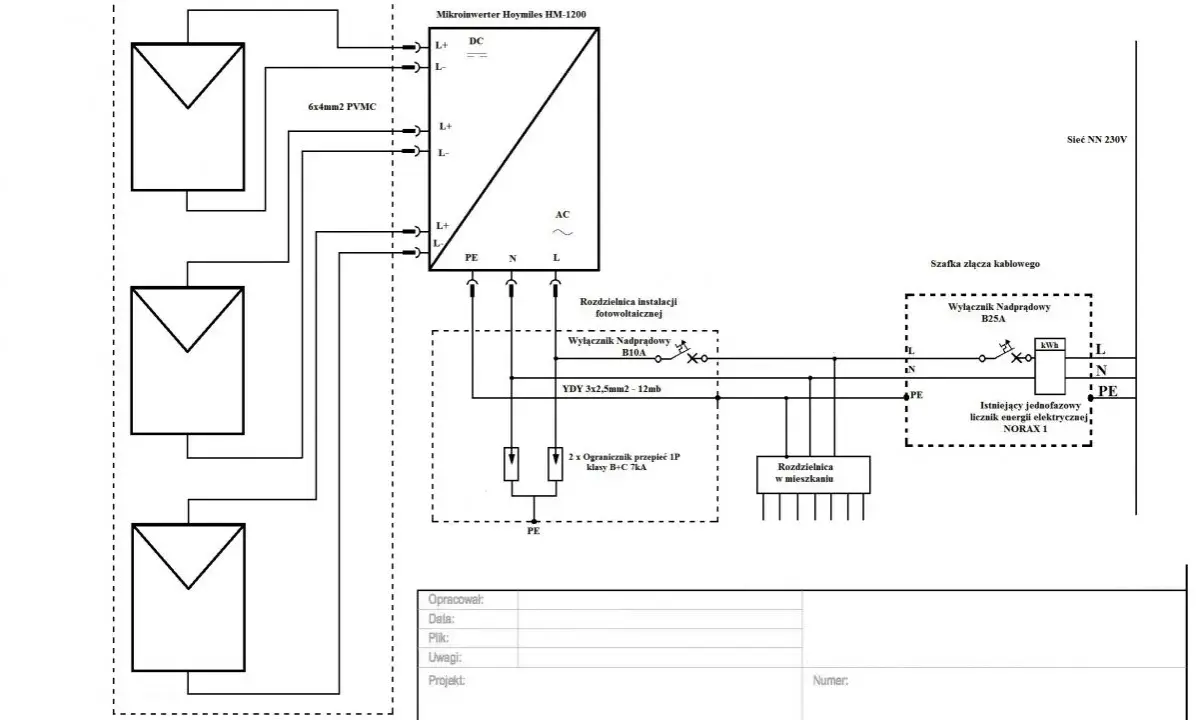

Do czego służy schemat instalacji fotowoltaicznej
Operator sieci nie potrzebuje zwykle pełnego projektu wykonawczego dachu, lecz dokumentu, który pozwala sprawdzić jak instalacja zostanie włączona do sieci. Dlatego podstawą jest schemat jednokreskowy, czyli uproszczony rysunek pokazujący kolejność urządzeń i przewodów w obwodzie elektrycznym.
Na takim rysunku nie wystarczy zaznaczyć paneli i falownika. Trzeba wskazać również rodzaj zabezpieczeń, sposób ochrony przeciwporażeniowej, przewód ochronny, rozdzielnicę, licznik dwukierunkowy oraz punkt, w którym energia trafia do instalacji budynku i dalej do sieci. Z mojego doświadczenia wynika, że właśnie pominięcie jednego z tych elementów najczęściej powoduje wezwanie do uzupełnienia dokumentacji.
Trzeba też rozdzielić dwa różne rysunki. Plan rozmieszczenia modułów pokazuje układ paneli na dachu lub gruncie, natomiast schemat elektryczny opisuje ich połączenia. W przypadku większych instalacji oba dokumenty mogą być potrzebne, ale nie zastępują się wzajemnie.
Co powinno być widoczne na rysunku
| Element | Co należy zaznaczyć | Dlaczego ma znaczenie |
|---|---|---|
| Moduły PV | Liczbę paneli, liczbę stringów i sposób ich połączenia | Pozwala ocenić napięcie oraz prąd po stronie DC |
| Falownik | Producent, model, moc, liczba faz i wejść MPPT | Operator może zweryfikować parametry urządzenia |
| Zabezpieczenia DC | Rozłącznik, ogranicznik przepięć, bezpieczniki, jeśli są wymagane | Pokazuje sposób ochrony obwodu prądu stałego |
| Zabezpieczenia AC | Wyłącznik nadprądowy, rozłącznik, ogranicznik przepięć i ewentualne RCD | Opisuje ochronę falownika i instalacji budynku |
| Uziemienie | Połączenia wyrównawcze, przewód PE i punkt uziemienia | Jest ważne dla ochrony przeciwporażeniowej i przepięciowej |
| Sieć | Rozdzielnicę główną, licznik, zabezpieczenie przedlicznikowe i przyłącze | Wskazuje miejsce współpracy instalacji z siecią operatora |
Jeżeli instalacja ma magazyn energii, zasilanie awaryjne albo funkcję pracy wyspowej, schemat musi pokazać także baterię, układ przełączający i obwody awaryjne. Brak informacji o sposobie odłączenia domu od sieci może być poważnym problemem, ponieważ instalacja nie może podawać napięcia do sieci podczas awarii zasilania.
Jak narysować poprawny schemat jednokreskowy
Najprostszy schemat można zbudować według kolejności przepływu energii. Po stronie DC energia płynie z modułów do rozłącznika i zabezpieczeń, a następnie do falownika. Po stronie AC falownik łączy się z rozdzielnicą budynku, licznikiem i siecią operatora.
Moduły PV
|
String 1 / String 2
|
Rozłącznik i zabezpieczenia DC
|
Falownik
|
Zabezpieczenia AC i rozłącznik
|
Rozdzielnica główna budynku
|
Licznik dwukierunkowy
|
Sieć operatora
Połączenia PE i uziemienie dotyczą konstrukcji, modułów, falownika i rozdzielnicy.Przeczytaj również: Potwierdzenie przyłączenia fotowoltaiki - co sprawdzić?
Parametry, których nie wolno zgadywać
Liczba paneli w stringu nie może wynikać wyłącznie z dostępnej powierzchni dachu. Należy sprawdzić napięcie obwodu przy niskiej temperaturze, zakres napięcia MPPT, maksymalny prąd wejściowy i dopuszczalne napięcie DC falownika. Najdłuższy string nie zawsze jest najlepszy, zwłaszcza gdy część modułów pracuje w cieniu.
Na schemacie dobrze podać także przekroje i typy przewodów, długości tras, liczbę faz po stronie AC oraz wartości zabezpieczeń. Nie trzeba przeładowywać rysunku obliczeniami, ale osoba sprawdzająca dokument powinna móc z niego odczytać, czy dobrane urządzenia tworzą logiczny i bezpieczny układ.
W instalacji bez magazynu energii przykładowy układ może obejmować 15 modułów połączonych w jeden string, falownik trójfazowy o mocy 6 kW, rozłącznik DC, ochronę przepięciową po obu stronach oraz zabezpieczenie w rozdzielnicy. Taki przykład jest użyteczny jako wzór kolejności elementów, ale nie powinien być kopiowany bez obliczeń do innego modelu panelu lub falownika.
Jakie dokumenty dołączyć do zgłoszenia
Zakres dokumentów zależy od operatora systemu dystrybucyjnego, czyli lokalnej firmy odpowiedzialnej za sieć. Formularze PGE, Tauron, Energi, Enei i pozostałych operatorów są podobne, ale mogą wymagać innych nazw załączników lub dodatkowych oświadczeń.- wypełniony formularz zgłoszenia przyłączenia mikroinstalacji,
- schemat jednokreskowy instalacji z oznaczeniem punktu przyłączenia,
- kartę katalogową i deklarację zgodności falownika,
- informację o mocy modułów, falownika i magazynu energii, jeśli występuje,
- dane punktu poboru energii oraz numer licznika,
- oświadczenie instalatora lub osoby odpowiedzialnej za wykonanie instalacji, jeśli wymaga go formularz,
- uzgodnienie przeciwpożarowe i zawiadomienie PSP, gdy instalacja przekracza 6,5 kW.
Operator może wymagać urządzenia znajdującego się na jego aktualnej liście falowników dopuszczonych do pracy w sieci. Dlatego przed złożeniem dokumentów sprawdzam model falownika i jego certyfikację zgodności z wymaganiami sieci, a nie tylko moc urządzenia. Sam napis „falownik on-grid” nie jest wystarczającym potwierdzeniem zgodności.
Jeśli zgłoszenie dotyczy nowego budynku, zwiększenia mocy przyłączeniowej albo zmiany warunków przyłączenia, zwykła procedura dla istniejącej mikroinstalacji może nie wystarczyć. W takiej sytuacji operator może wymagać odrębnego wniosku o określenie warunków przyłączenia.
Kiedy potrzebne jest zgłoszenie do operatora, a kiedy do PSP
Najczęstsze nieporozumienie polega na utożsamianiu zgłoszenia do operatora z formalnościami budowlanymi. Są to dwie różne procedury. Operator sprawdza wpływ instalacji na sieć elektroenergetyczną, a organy ochrony przeciwpożarowej oceniają bezpieczeństwo obiektu i możliwość prowadzenia działań ratowniczych.
| Sytuacja | Typowa ścieżka formalna |
|---|---|
| Instalacja przy istniejącym przyłączu i moc do 50 kW | Zgłoszenie mikroinstalacji do operatora, zgodnie z jego formularzem |
| Instalacja o mocy powyżej 6,5 kW | Zgłoszenie do operatora oraz uzgodnienie z rzeczoznawcą przeciwpożarowym i zawiadomienie PSP |
| Nowe przyłącze lub zwiększenie mocy przyłączeniowej | Możliwe warunki przyłączenia i dodatkowa dokumentacja operatora |
| Instalacja powyżej 50 kW | Indywidualna analiza wymagań energetycznych, budowlanych i przeciwpożarowych |
Próg 6,5 kW jest szczególnie istotny przy domach jednorodzinnych, ponieważ wiele nowych instalacji przekracza tę wartość. Uzgodnienie przeciwpożarowe powinno obejmować między innymi przebieg przewodów, lokalizację urządzeń, sposób odłączenia instalacji oraz oznaczenia, które mogą pomóc straży pożarnej.
Przy mocy do 50 kW urządzenia fotowoltaiczne często korzystają z uproszczeń przewidzianych w przepisach budowlanych, ale nie oznacza to automatycznie braku wszystkich formalności. Moc instalacji, sposób montażu, charakter obiektu i lokalizacja mogą zmienić wymagania. Obiekt zabytkowy, obszar objęty ochroną albo nietypowa konstrukcja dachu wymaga osobnej weryfikacji.
Błędy, przez które operator odsyła dokumentację
Najczęściej widzę schematy, na których wszystko wygląda poprawnie na pierwszy rzut oka, ale brakuje informacji potrzebnych do technicznej oceny. Nie chodzi o artystyczną jakość rysunku. Liczy się spójność między schematem, formularzem i kartami urządzeń.
- Podana moc falownika nie zgadza się z mocą wpisaną we wniosku.
- Na rysunku brakuje rozłącznika DC albo ochrony przepięciowej.
- Nie zaznaczono, gdzie znajduje się licznik i punkt przyłączenia.
- Nie opisano uziemienia konstrukcji oraz przewodu PE.
- Wpisano jeden string, chociaż instalacja ma dwa niezależne łańcuchy modułów.
- Dołączono kartę innego modelu falownika niż ten zamontowany na obiekcie.
- Nie pokazano sposobu odłączenia magazynu energii lub układu zasilania awaryjnego.
Problemem bywa również zbyt ogólny opis zabezpieczeń. Samo oznaczenie „zabezpieczenia AC/DC” niewiele mówi. Lepiej wskazać rodzaj urządzenia, jego prąd znamionowy i miejsce montażu, o ile te dane są już ustalone w projekcie.
Nie zalecam pobierania przypadkowego wzoru z internetu i podmieniania nazw urządzeń. Schemat powinien odzwierciedlać konkretną instalację, bo inny układ powstaje przy jednym falowniku, inny przy dwóch falownikach, a jeszcze inny przy magazynie energii i zasilaniu rezerwowym.
Jak sprawdzić dokument przed wysłaniem
Przed wysłaniem dokumentów robię krótką kontrolę w czterech krokach. Najpierw porównuję moc modułów, falownika i magazynu z wartościami we wniosku. Potem sprawdzam, czy schemat pokazuje wszystkie urządzenia od paneli aż do sieci.
- Sprawdź, czy liczba modułów i stringów zgadza się ze stanem faktycznym.
- Porównaj model falownika z kartą katalogową i dokumentem zgodności.
- Zweryfikuj zabezpieczenia DC, AC, uziemienie oraz oznaczenie licznika.
- Upewnij się, że dla instalacji powyżej 6,5 kW przygotowano dokumentację przeciwpożarową.
- Wyślij komplet zgodnie z wymaganiami właściwego operatora i zachowaj potwierdzenie złożenia.
Jeśli instalacja ma zostać rozbudowana w przyszłości, dobrze zaznaczyć to już na etapie projektu, ale nie wpisywać do zgłoszenia urządzeń, które faktycznie nie są jeszcze zamontowane. Zgłoszenie powinno opisywać stan rzeczywisty, a późniejsza rozbudowa może wymagać aktualizacji dokumentacji i ponownego kontaktu z operatorem.
Dobry schemat ułatwia nie tylko zgłoszenie, ale i późniejszy serwis
Poprawny schemat jest dokumentem technicznym, do którego wraca się także po kilku latach. Ułatwia odłączenie instalacji podczas prac serwisowych, znalezienie zabezpieczenia i ocenę możliwości rozbudowy o magazyn energii.
Najbezpieczniej przygotować go na podstawie rzeczywistych parametrów urządzeń, wymagań operatora i warunków budynku. Czytelność, zgodność danych i pokazanie wszystkich zabezpieczeń mają większe znaczenie niż efektowny wygląd rysunku. Dzięki temu formalność nie kończy się serią poprawek, a dokument rzeczywiście potwierdza, jak instalacja działa i jak można ją bezpiecznie obsługiwać.
