Dobór nadproża wpływa nie tylko na bezpieczeństwo ściany, ale też na tempo budowy, mostki termiczne i późniejszy wygląd otworów. Najważniejsze rodzaje nadproży różnią się materiałem, sposobem wykonania oraz zakresem zastosowań, dlatego inne rozwiązanie wybiera się do zwykłego okna w domu jednorodzinnym, a inne nad szeroką bramą lub przy przebudowie starego budynku.
Najważniejsze informacje o wyborze nadproża
- Prefabrykowane belki sprawdzają się przy typowych otworach i przyspieszają murowanie.
- Nadproże monolityczne daje dużą swobodę przy szerokich oraz nietypowych otworach.
- Ściana jednowarstwowa wymaga szczególnej uwagi przy ograniczaniu mostków termicznych.
- Długość belki musi uwzględniać odpowiednie oparcie po obu stronach otworu.
- Nie wolno dobierać elementu wyłącznie na podstawie szerokości okna.
Za co odpowiada nadproże i dlaczego jego dobór ma znaczenie
Nadproże przenosi obciążenia znajdujące się nad oknem, drzwiami albo bramą na fragmenty ściany po bokach otworu. Bez niego mur mógłby pękać, odkształcać się, a w skrajnym przypadku utracić stabilność. Sam otwór nie jest więc problemem, problemem jest ciężar, który trzeba bezpiecznie przekazać dalej.
Ja przy doborze zawsze zaczynam od czterech informacji: rodzaju ściany, szerokości otworu, obciążenia powyżej oraz sposobu ocieplenia. Znaczenie ma na przykład to, czy nad oknem znajduje się tylko fragment muru, czy również strop, balkon, podciąg albo ciężkie pokrycie dachowe.
W praktyce nie wystarczy zmierzyć światła otworu. Belka musi mieć odpowiednią długość, aby oprzeć się na murze po obu stronach. W wielu rozwiązaniach spotyka się oparcie rzędu 15 cm na każdej stronie, ale ostateczna wartość wynika z projektu, instrukcji producenta i obciążeń. Przy dużych otworach wymagania mogą być większe.
Najczęściej stosowane rozwiązania w domu jednorodzinnym

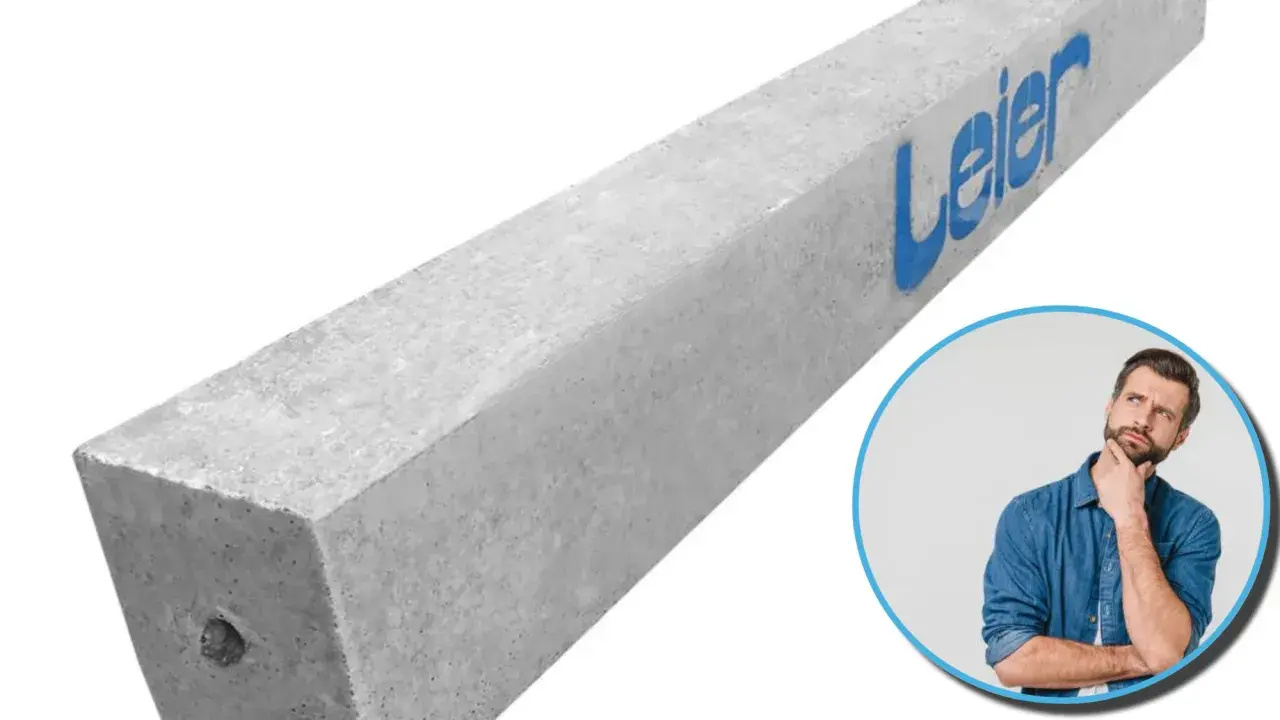

Prefabrykowane belki żelbetowe
To popularny wybór przy typowych oknach i drzwiach. Elementy przyjeżdżają na budowę gotowe, więc po ułożeniu można kontynuować murowanie zgodnie z instrukcją systemu. Ich największą zaletą jest powtarzalność wymiarów i szybki montaż, choć cięższe belki często wymagają kilku osób albo sprzętu pomocniczego.
Belki typu L19
Nadproża L19 mają przekrój przypominający literę L i są stosowane w wielu tradycyjnych ścianach murowanych. Zwykle układa się je w odpowiedniej liczbie, zależnie od grubości ściany, a przestrzeń między nimi może zostać uzupełniona betonem i zbrojeniem. To rozwiązanie uniwersalne, ale wymaga pilnowania kierunku ułożenia, podparcia i wypełnienia.
Nie traktowałbym L19 jako automatycznego wyboru do każdego otworu. Przy ścianie jednowarstwowej trzeba sprawdzić, czy cały układ zachowa właściwą izolacyjność, a przy szerokim oknie konieczna może być wersja o większej nośności lub rozwiązanie projektowane indywidualnie.
Nadproża ceramiczno-żelbetowe
Systemowe elementy ceramiczno-żelbetowe są dopasowane do konkretnych pustaków. Zewnętrzna warstwa ceramiczna pomaga zachować ciągłość materiału ściany, a rdzeń żelbetowy przenosi obciążenia. Największy sens mają wtedy, gdy budynek powstaje w jednym systemie i można dobrać belkę dokładnie do jego wymiarów.
Nadproża z betonu komórkowego
Stosuje się je przede wszystkim w ścianach z bloczków z betonu komórkowego. Ich mocną stroną jest ograniczenie różnicy izolacyjności między nadprożem a resztą muru, co ma znaczenie szczególnie przy ścianach jednowarstwowych. Trzeba jednak używać elementów przewidzianych do danego systemu, a nie przypadkowej belki o podobnym wymiarze.
Przeczytaj również: Co to jest silikat i kiedy warto go wybrać?
Prefabrykaty strunobetonowe
Belki strunobetonowe wykorzystują sprężenie, czyli wprowadzenie w element kontrolowanych naprężeń zwiększających jego odporność na zginanie. Dzięki temu mogą mieć niewielką wysokość przy stosunkowo dużej nośności. Dobrze sprawdzają się tam, gdzie liczy się smukłe nadproże, ale ich zastosowanie trzeba oprzeć na tabelach producenta, a nie na samym wyglądzie belki.
Nadproże monolityczne, stalowe czy prefabrykowane
Podział według sposobu wykonania jest często ważniejszy niż sama nazwa materiału. Prefabrykat montuje się szybko, nadproże monolityczne wykonuje na miejscu, a stalowe pozwala rozwiązać trudne przypadki remontowe. Każda z tych opcji ma swoje mocne i słabe strony.
| Rozwiązanie | Najlepsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Prefabrykowane żelbetowe | Typowe okna i drzwi | Szybki montaż | Ograniczone wymiary i nośność |
| L19 | Tradycyjne ściany murowane | Duża dostępność i uniwersalność | Wymaga prawidłowego zestawienia elementów |
| Ceramiczno-żelbetowe | Ściany z pustaków ceramicznych | Dopasowanie do systemu muru | Najlepiej działa w kompletnym systemie |
| Beton komórkowy | Ściany z bloczków z betonu komórkowego | Dobra ciągłość cieplna | Nie nadaje się do dowolnej ściany |
| Monolityczne żelbetowe | Szerokie i nietypowe otwory | Swoboda projektowania | Szalowanie, zbrojenie i czas wiązania betonu |
| Stalowe | Przebudowy i wzmacnianie istniejących ścian | Duża nośność przy małej wysokości | Mostki cieplne, zabezpieczenie antykorozyjne i ogień |
W nowym domu najczęściej wybrałbym systemowy prefabrykat, jeśli otwór ma typowe wymiary i dokumentacja przewiduje takie rozwiązanie. Nadproże monolityczne ma przewagę przy rozpiętościach większych niż standardowe, nietypowym układzie obciążeń oraz wtedy, gdy architekt chce uzyskać szerokie przeszklenie bez wielu podpór.

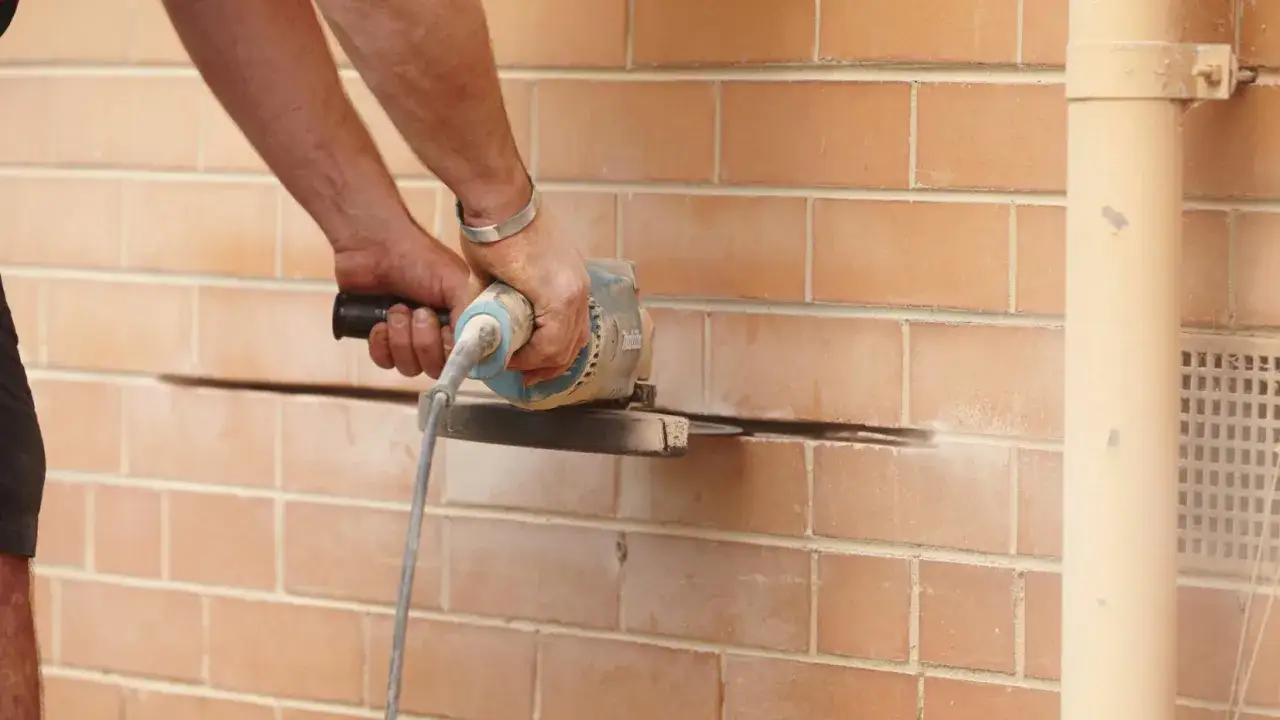

Belki stalowe są szczególnie przydatne przy remontach. Podczas usuwania fragmentu ściany nośnej można dzięki nim wykonać wzmocnienie o niewielkiej wysokości, ale takie prace powinien prowadzić konstruktor. W istniejącym budynku obciążenia bywają trudne do odtworzenia, a kolejność podpierania ściany ma równie duże znaczenie jak sam profil.
Jak dobrać nadproże do ściany i otworu
Najpierw sprawdzam, czy ściana jest nośna, działowa czy osłonowa. W ścianie działowej obciążenia mogą być niewielkie, lecz nie oznacza to, że można zastosować dowolny element. Znaczenie mają także materiał muru, jego grubość oraz to, czy nad otworem biegnie wieniec, strop albo podciąg.
Drugi krok to określenie szerokości otworu i całkowitej długości nadproża. Do światła otworu trzeba dodać oparcia po obu stronach, a wynik zaokrąglić do wymiaru dostępnego w danym systemie. Przy otworze o szerokości 120 cm element nie powinien mieć po prostu 120 cm, ponieważ nie miałby na czym bezpiecznie pracować.
Trzecia kwestia to obciążenie. Nadproże nad małym oknem w ścianie parterowego domu pracuje w innych warunkach niż element nad drzwiami tarasowymi, nad którym znajduje się strop żelbetowy. Jeżeli projekt przewiduje duże przeszklenie, roletę nadprożową albo połączenie kilku otworów, dobór powinien wykonać konstruktor.
W ścianach jednowarstwowych szczególnie pilnuję ciągłości izolacji. Zwykła belka żelbetowa może stworzyć liniowy mostek cieplny, dlatego lepszy będzie element systemowy z warstwą izolacyjną albo rozwiązanie przewidziane przez producenta bloczków. Przy ścianie dwuwarstwowej problem jest łatwiejszy do ograniczenia, ale ocieplenie musi szczelnie obejmować strefę nadproża i ościeża.
Montaż i błędy, które później widać na ścianie
Prefabrykaty układa się na wyrównanym murze, z zachowaniem wymaganego oparcia i poziomu. W zależności od systemu potrzebne może być tymczasowe podparcie do czasu wykonania części współpracującej albo związania zaprawy i betonu. Instrukcję konkretnego producenta traktuję tu jako ważniejszą niż ogólną poradę z budowy.
- Nie skracaj belki bez zgody projektanta lub producenta.
- Nie zmniejszaj oparcia, aby dopasować element do otworu.
- Nie obciążaj świeżego nadproża przed upływem wymaganego czasu.
- Nie zasłaniaj błędów grubą warstwą tynku lub kleju.
- Nie pomijaj izolacji w ścianie jednowarstwowej.
- Nie łącz przypadkowych belek różnych systemów bez sprawdzenia ich współpracy.
Częsty błąd polega na ustawieniu belki „na oko”, bez kontroli poziomu. Kilka milimetrów różnicy może później utrudnić montaż okna, zwiększyć naprężenia w murze albo spowodować nierówną linię nad otworami. Drugim problemem jest zbyt szybkie murowanie kolejnych warstw, zwłaszcza przy rozwiązaniach wymagających betonowania lub dodatkowego zbrojenia.
Osobno trzeba potraktować nadproże nad skrzynką rolety, drzwiami tarasowymi i bramą garażową. W tych miejscach element często łączy funkcję konstrukcyjną z miejscem na instalację, a gotowy detal musi uwzględniać również szczelność powietrzną i izolację. Tu zwykła belka dobrana tylko do szerokości otworu może się nie sprawdzić.
Kiedy potrzebna jest konstrukcja projektowana indywidualnie
Typowy prefabrykat jest wygodny, ale nie rozwiązuje każdego problemu. Po projekt indywidualny sięgam przy bardzo szerokich przeszkleniach, otworach narożnych, dużych obciążeniach od stropu oraz wtedy, gdy nadproże ma współpracować z wieńcem lub podciągiem.
Dotyczy to także przebudowy istniejącego domu. Usunięcie fragmentu ściany nośnej wymaga rozpoznania konstrukcji, tymczasowego podparcia i obliczeń. Stalowy dwuteownik może być właściwy, ale równie dobrze konstruktor może zalecić żelbetowy podciąg albo układ z podporami pośrednimi.
Dla prefabrykowanych nadproży murarskich warto sprawdzić deklarowaną nośność, sposób podparcia i zakres stosowania. Norma PN-EN 845-2 obejmuje między innymi prefabrykowane elementy o rozpiętości do 4,5 m, ale ta wartość nie oznacza, że każda belka może bezpiecznie przekryć taki otwór. Decydują parametry konkretnego wyrobu oraz obciążenia w danym budynku.
Dobry wybór zaczyna się od całego detalu, nie od samej belki
Najbezpieczniejsza decyzja wynika z połączenia trzech rzeczy: obliczeń konstrukcyjnych, systemu murowego i rozwiązania cieplnego. W typowym domu prefabrykowane nadproże systemowe zwykle daje najlepszy bilans szybkości, ceny i prostoty wykonania. Przy nietypowym otworze albo dużym obciążeniu lepiej zaakceptować większy koszt projektu i robocizny niż później naprawiać pęknięcia lub mostki termiczne.
Przed zamówieniem sprawdź szerokość otworu, grubość ściany, wymagane oparcie, obciążenia z góry oraz sposób ocieplenia. Taka krótka kontrola zajmuje niewiele czasu, a ogranicza ryzyko pomyłki, która po zamontowaniu okien i wykonaniu elewacji staje się kosztowna.
