Najważniejsze informacje o oznaczeniu falownika
- Najczęstsza forma to prostokąt lub blok opisany jako INV, Inverter albo falownik.
- Wejście DC łączy urządzenie z modułami fotowoltaicznymi, a wyjście AC z siecią lub odbiornikami.
- Znaki + i - wskazują stronę prądu stałego, a symbol ~ stronę prądu przemiennego.
- Legenda konkretnego schematu ma pierwszeństwo przed ogólnym wyglądem symbolu.
- Oznaczenie nie zastępuje danych urządzenia, takich jak moc, liczba faz i liczba wejść MPPT.
Co naprawdę przedstawia oznaczenie falownika na schemacie

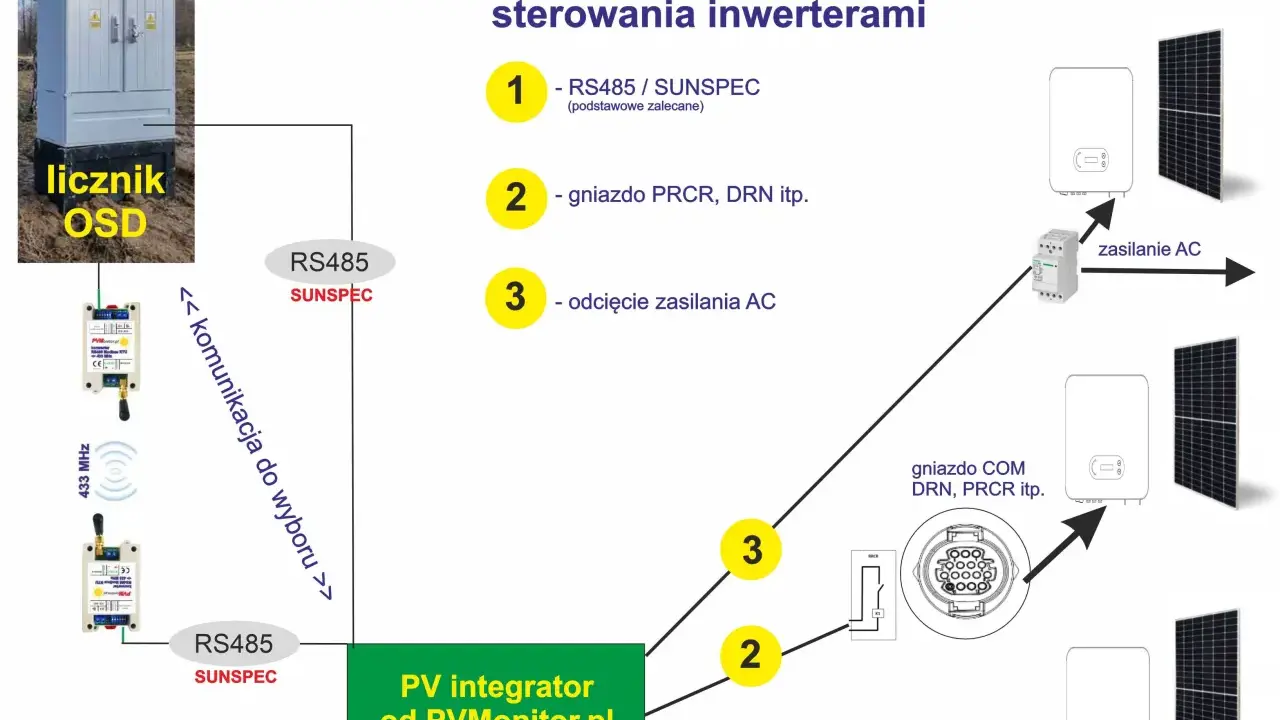

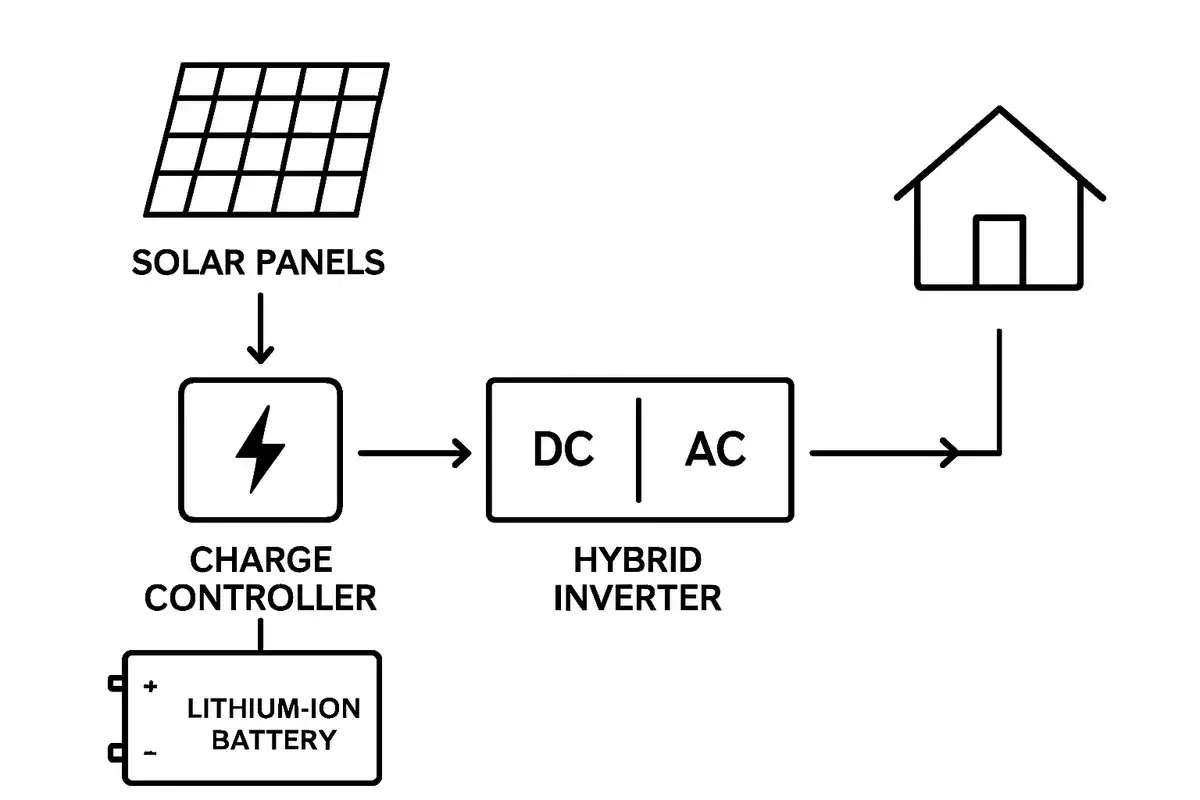

Falownik jest przekształtnikiem, który zamienia prąd stały z modułów PV na prąd przemienny wykorzystywany w domu albo oddawany do sieci. Na schemacie elektrycznym najczęściej pokazuje się go jako prostokątny blok z opisem „falownik”, „inverter” lub „INV”, a obok dodaje się parametry urządzenia.
Nie istnieje jeden identyczny rysunek stosowany na każdym projekcie. Projektant może użyć symbolu ogólnego, ikony przekształtnika albo uproszczonego prostokąta. Dlatego w praktyce najpierw sprawdzam legendę schematu, a dopiero później porównuję wygląd oznaczenia z typowymi symbolami branżowymi.
| Element oznaczenia | Znaczenie | Co sprawdzić |
|---|---|---|
| DC, +, - | Strona prądu stałego | Połączenie z modułami i poprawną polaryzację |
| AC, ~ | Strona prądu przemiennego | Połączenie z rozdzielnicą, siecią lub odbiornikami |
| 1~ albo 3~ | Liczba faz | Czy urządzenie jest jedno- czy trójfazowe |
| MPPT | Wejście śledzące punkt mocy maksymalnej | Liczbę niezależnych grup modułów |
Sam rysunek mówi więc, jaką funkcję pełni urządzenie, ale nie zawsze pozwala ustalić jego konkretny model. Do tego potrzebna jest etykieta przy symbolu, karta katalogowa albo projekt wykonawczy.
Jak rozpoznać stronę DC i AC falownika
Najprostszy sposób polega na prześledzeniu drogi energii. Moduły fotowoltaiczne wytwarzają prąd stały, który przewodami trafia do wejścia falownika. Po przetworzeniu energia opuszcza urządzenie jako prąd przemienny i płynie do rozdzielnicy, magazynu energii lub sieci.Na schemacie strona DC zwykle znajduje się po lewej stronie albo u góry. Szukam tam oznaczeń PV, string, DC, MPPT oraz biegunów „+” i „-”. Jeśli przy wejściu widnieje kilka torów MPPT, oznacza to, że falownik może niezależnie obsługiwać kilka grup modułów o różnym ułożeniu lub zacienieniu.
Po stronie AC pojawiają się symbole L, N i PE dla instalacji jednofazowej albo L1, L2, L3, N i PE dla trójfazowej. Oznaczenie 230 V dotyczy typowego napięcia jednofazowego, natomiast instalacja trójfazowa pracuje w układzie 230/400 V.
- DC oznacza prąd stały płynący od paneli.
- AC oznacza prąd przemienny kierowany do instalacji budynku.
- PE jest przewodem ochronnym, a nie przewodem roboczym.
- Strzałki pokazują kierunek przepływu energii, choć w systemach hybrydowych może on być dwukierunkowy.
To właśnie kierunek przepływu pozwala szybko odróżnić falownik od zwykłego zabezpieczenia. Jeżeli blok znajduje się między modułami a rozdzielnicą i ma opis DC/AC, najpewniej przedstawia przekształtnik energii.
Oznaczenie zależy od rodzaju falownika
Ten sam ogólny symbol może przedstawiać różne urządzenia. Różnicę pokazują dopiero dodatkowe połączenia, opisy i elementy współpracujące. Najczęściej spotykam trzy podstawowe warianty.
| Rodzaj falownika | Jak wygląda na schemacie | Najważniejsza cecha |
|---|---|---|
| Sieciowy | Moduły PV po stronie DC, rozdzielnica i sieć po stronie AC | Synchronizuje się z siecią i zwykle wyłącza przy jej zaniku |
| Hybrydowy | Dodatkowe połączenie z baterią oraz często wyjście backup | Może zarządzać energią z paneli, akumulatora i sieci |
| Wyspowy | Połączenie z akumulatorem i odbiornikami bez obowiązkowego przyłącza sieciowego | Tworzy własne napięcie AC dla wydzielonych odbiorników |
| Mikrofalownik | Małe bloki przypisane do pojedynczych modułów lub niewielkich grup | Przetwarzanie odbywa się blisko paneli, a nie w jednym centralnym urządzeniu |
W przypadku systemu hybrydowego sam napis „inverter” to za mało. Szukam jeszcze przewodu do baterii, zacisków BAT, wyjścia EPS lub BACKUP oraz połączenia z licznikiem energii. Brak tych elementów nie zawsze oznacza błąd, ale zwykle wskazuje, że na rysunku pokazano prostszy falownik sieciowy.
Najczęstsze nieporozumienie dotyczy wyjścia awaryjnego. Nie każdy falownik sieciowy zasili dom podczas przerwy w dostawie prądu. Funkcja backup wymaga odpowiedniego urządzenia, wydzielonego obwodu i prawidłowego zabezpieczenia przed podaniem napięcia do nieczynnej sieci.
Jak czytać symbol na schemacie krok po kroku
Do szybkiej analizy nie trzeba od razu znać wszystkich norm rysunkowych. Wystarczy przejść przez kilka punktów i sprawdzić, czy połączenia tworzą logiczny układ.
- Odczytaj legendę. Sprawdź, jaki znak autor przypisał falownikowi i jak oznaczył przewody.
- Znajdź stronę DC. Poszukaj modułów, stringów, rozłącznika DC, bezpieczników i ogranicznika przepięć.
- Sprawdź wejścia falownika. Zwróć uwagę na liczbę MPPT, bieguny oraz liczbę równoległych łańcuchów.
- Przejdź na stronę AC. Poszukaj wyłącznika, ochrony przeciwprzepięciowej, przewodu PE i połączenia z rozdzielnicą.
- Odczytaj opis urządzenia. Powinny pojawić się przynajmniej producent, model, moc znamionowa i liczba faz.
Jeśli widzę jedynie prostokąt z napisem „falownik”, bez parametrów i bez opisanych zabezpieczeń, traktuję taki rysunek jako schemat poglądowy. Może dobrze tłumaczyć zasadę działania, ale nie wystarcza do wykonania instalacji ani oceny zgodności projektu.
W dokumentacji wykonawczej powinny być widoczne także rozłączniki, zabezpieczenia nadprądowe, ograniczniki przepięć oraz sposób uziemienia. Ich brak nie musi oznaczać, że nie przewidziano ich w instalacji, ale powinien skłonić do sprawdzenia pozostałych stron projektu.
Przy analizie schematu nie wolno traktować symbolu jako instrukcji samodzielnego podłączania przewodów. Po stronie DC mogą występować niebezpieczne napięcia nawet wtedy, gdy falownik jest wyłączony, dlatego prace przy instalacji powinien wykonywać elektryk z odpowiednimi uprawnieniami.
Najczęstsze pomyłki przy interpretacji oznaczenia
Falownik a regulator ładowania
Regulator ładowania steruje energią płynącą do akumulatora, ale nie musi wytwarzać napięcia przemiennego dla domowych odbiorników. Falownik może mieć funkcję ładowania baterii, jednak prosty regulator MPPT nie jest jego odpowiednikiem.Falownik a przetwornica
Słowo „przetwornica” jest szersze. Obejmuje urządzenia zmieniające napięcie stałe na inne napięcie stałe, napięcie stałe na przemienne albo odwrotnie. Falownik jest konkretnym rodzajem przekształtnika, który zwykle kojarzymy z zamianą DC na AC.
Symbol urządzenia a ikona na obudowie
Ikona na wyświetlaczu falownika może przedstawiać panel, sieć, baterię albo przepływ energii. Nie jest to ten sam rodzaj oznaczenia co symbol na schemacie elektrycznym. Pierwszy służy do obsługi i diagnostyki, drugi opisuje połączenia instalacji.
Przeczytaj również: Jak obniżyć napięcie w sieci przy fotowoltaice?
Brak jednego uniwersalnego rysunku
Różne programy projektowe i producenci stosują własne warianty graficzne. Dlatego najważniejsze są opisy zacisków, kierunek połączeń i legenda, a nie sam kształt bloku. To szczególnie istotne przy schematach modernizowanych instalacji, gdzie część oznaczeń może pochodzić z różnych bibliotek symboli.
Dobry symbol to dopiero początek oceny instalacji
Oznaczenie falownika pomaga szybko zrozumieć, gdzie w systemie PV odbywa się zamiana prądu stałego na przemienny. Aby poprawnie odczytać schemat, trzeba jeszcze sprawdzić stronę DC, stronę AC, liczbę faz, zabezpieczenia i ewentualne połączenie z magazynem energii.
Moja praktyczna zasada jest prosta: jeśli przy symbolu nie ma modelu, mocy i podstawowych opisów wejść oraz wyjść, nie wyciągam z niego zbyt daleko idących wniosków. Dobry schemat nie tylko pokazuje urządzenie, ale też pozwala bez zgadywania odtworzyć jego rolę w całej instalacji.
