Gdy dach ma skos 25 albo 45 stopni, naturalnie pojawia się pytanie, czy panele rzeczywiście pracują wtedy z pełną mocą. O wyniku decyduje nie tylko sam kąt nachylenia modułów, lecz także kierunek dachu, pora dnia, pora roku i zacienienie. Poniżej wyjaśniam, jak rozumieć kąt padania promieni, jakie ustawienie zwykle sprawdza się w Polsce oraz kiedy kompromis jest rozsądniejszy niż kosztowna przebudowa konstrukcji.
Najważniejsze zasady ustawienia paneli w Polsce
- Najlepszy kompromis roczny to zwykle nachylenie około 30-40 stopni.
- Południowa orientacja najczęściej daje najwyższą produkcję w skali roku, ale odchylenie na wschód lub zachód nie przekreśla opłacalności instalacji.
- Idealny kąt padania wynosi 0 stopni, gdy promienie padają prostopadle do powierzchni modułu.
- Zacienienie może powodować większe straty niż kilka stopni różnicy w nachyleniu.
- Na dachu płaskim trzeba uwzględnić nie tylko kąt, lecz także odstępy między rzędami i ryzyko wzajemnego zacieniania.
Co oznacza kąt padania promieni na moduł
To, jaki kąt padania promieni słonecznych na panel fotowoltaiczny uzyskujemy, zależy od położenia słońca oraz ustawienia modułu. Najkorzystniejsza sytuacja występuje wtedy, gdy promienie padają prostopadle do powierzchni panelu. Wtedy światło przechodzi przez szybę i dociera do ogniw z najmniejszym udziałem odbicia.

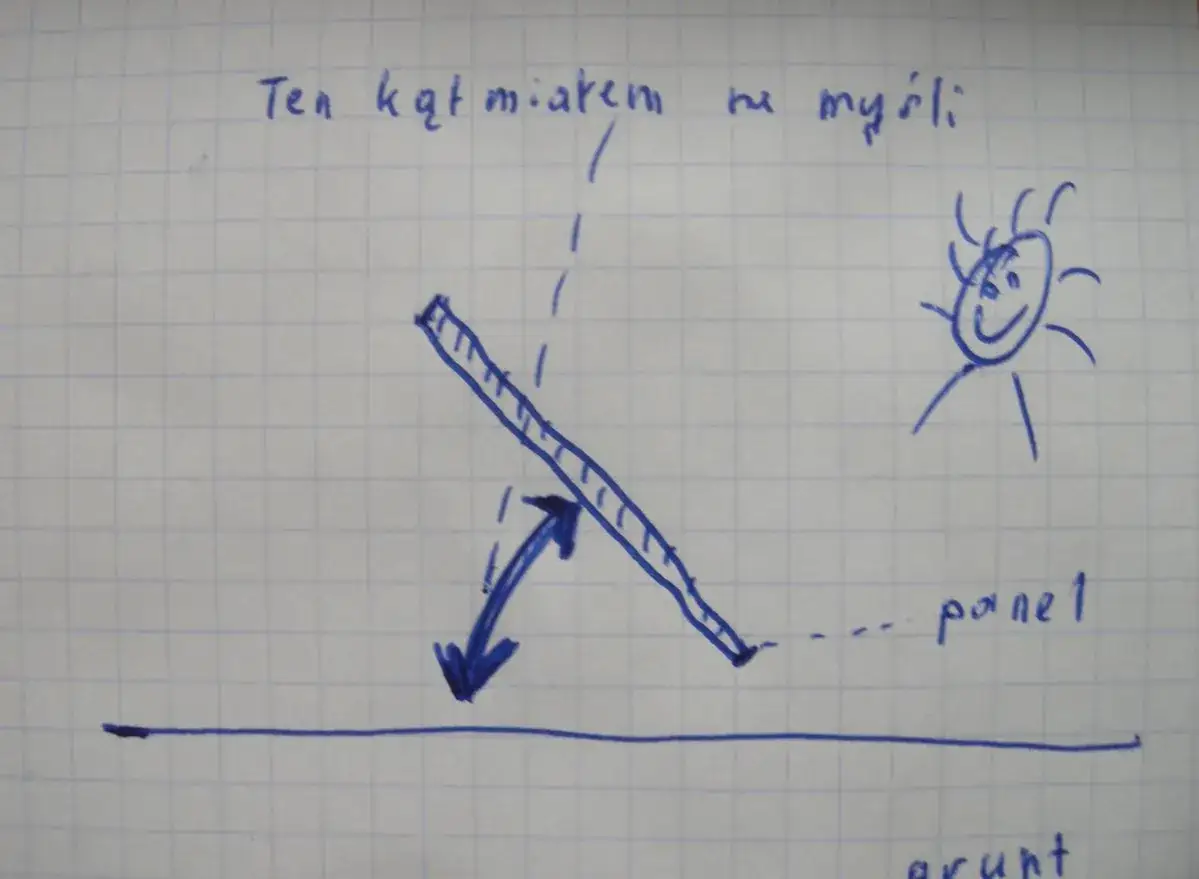

Trzeba odróżnić dwie wartości. Kąt nachylenia panelu mierzy się względem poziomu, natomiast kąt padania opisuje relację między promieniem słonecznym a prostopadłą do powierzchni modułu. Gdy promień biegnie dokładnie wzdłuż tej prostopadłej, kąt padania wynosi 0 stopni. Przy kącie 60 stopni światło pada już znacznie bardziej „z boku”.
W uproszczonym modelu ilość energii przechwytywanej przez powierzchnię zależy od funkcji cosinus kąta padania. Dla 30 stopni otrzymujemy około 87 procent wartości geometrycznej, a dla 45 stopni około 71 procent. To nie oznacza automatycznie takiego samego spadku rocznej produkcji, ponieważ instalacja korzysta także ze światła rozproszonego, a warunki zmieniają się z każdą godziną.
W praktyce nie dążę do idealnego kąta w każdej chwili, bo przy stałej konstrukcji jest to niemożliwe. Znacznie ważniejsze jest znalezienie ustawienia, które daje dobry bilans w całym roku, nie tworzy cieni i pasuje do konstrukcji budynku.
Jaki kąt nachylenia paneli sprawdza się w Polsce
Dla stałej instalacji w polskich warunkach najczęściej przyjmuje się zakres 30-40 stopni. Taki kąt jest rozsądnym kompromisem między nisko położonym słońcem zimą a wyższym położeniem słońca latem. Dokładne optimum zależy od lokalizacji, orientacji, profilu zużycia energii i ograniczeń dachu.
| Nachylenie modułów | Kiedy ma sens | Na co uważać |
|---|---|---|
| 10-20 stopni | Dach płaski, układ wschód-zachód, ograniczenie wysokości konstrukcji | Gorsze odprowadzanie śniegu i zabrudzeń, większe znaczenie odstępów między rzędami |
| 25-30 stopni | Dachy o łagodnym skosie i instalacje nastawione na produkcję letnią | Nieco słabsze warunki zimą, szczególnie przy niskim słońcu |
| 30-40 stopni | Najbardziej uniwersalne ustawienie dla rocznej produkcji | Nie zawsze opłaca się zmieniać dach lub konstrukcję tylko po to, by trafić w środek zakresu |
| 40-50 stopni | Priorytet dla produkcji zimowej, dachy o dużym spadku | Latem moduły mogą pracować mniej korzystnie, a konstrukcja może być droższa |
Jeśli dach ma już nachylenie 30, 35 albo 40 stopni, zwykle nie ma sensu budować dodatkowej konstrukcji tylko po to, by zyskać kilka stopni. Różnica między 35 a 38 stopniami najczęściej będzie mniej istotna niż cień od komina, lukarny albo sąsiedniego budynku.
Na dachu płaskim projektant musi rozwiązać dodatkowy problem. Moduły ustawione pod większym kątem mogą produkować korzystniej w pojedynczym miejscu, ale rzucają dłuższy cień na kolejny rząd. Dlatego czasem wybiera się 10-15 stopni i gęstszy układ, aby zmieścić więcej paneli bez wzajemnego zasłaniania.
Dlaczego kierunek dachu jest równie ważny jak nachylenie
W Polsce najlepszą orientacją dla rocznej produkcji jest zazwyczaj południe geograficzne. Moduły otrzymują wtedy dużo światła w środku dnia, gdy promieniowanie jest zwykle intensywne. Nie oznacza to jednak, że dach wschodni lub zachodni jest złą lokalizacją.
| Orientacja | Charakter produkcji | Praktyczna ocena |
|---|---|---|
| Południe | Największa produkcja w godzinach okołopołudniowych | Najlepszy wybór, gdy liczy się maksymalny uzysk roczny |
| Południowy wschód | Więcej energii rano, nadal dobry wynik roczny | Dobre rozwiązanie dla domu zużywającego prąd od rana |
| Południowy zachód | Więcej energii po południu | Korzystne przy pracy, gotowaniu lub ładowaniu samochodu później w ciągu dnia |
| Wschód-zachód | Niższe piki mocy, bardziej równomierna produkcja | Często dobrze wspiera autokonsumpcję i wykorzystanie dachu płaskiego |
| Północ | Znacznie mniej bezpośredniego promieniowania | Rozwiązanie wymagające dokładnej symulacji i zwykle mniej korzystne |
Właśnie dlatego nie oceniam instalacji wyłącznie przez pryzmat maksymalnej liczby kilowatogodzin. Dla domu, w którym większość energii zużywa się rano i wieczorem, układ wschód-zachód może dać lepsze wykorzystanie prądu na bieżąco, nawet jeśli jego roczna produkcja będzie niższa od idealnie ustawionego układu południowego.
Orientacja wschodnia lub zachodnia może oznaczać spadek produkcji względem południa, ale jego skala zależy od kąta nachylenia, lokalizacji i zacienienia. Zamiast stosować jedną uniwersalną wartość procentową, lepiej wykonać symulację dla konkretnego dachu. Taka analiza uwzględnia azymut, nachylenie, horyzont i przeszkody.
Jak sprawdzić ustawienie przed montażem
Przed podpisaniem umowy warto przejść przez kilka prostych punktów. Sam rzut dachu z projektu często nie pokazuje problemów, które pojawiają się dopiero w określonych godzinach, na przykład cienia rzucanego przez komin zimą.

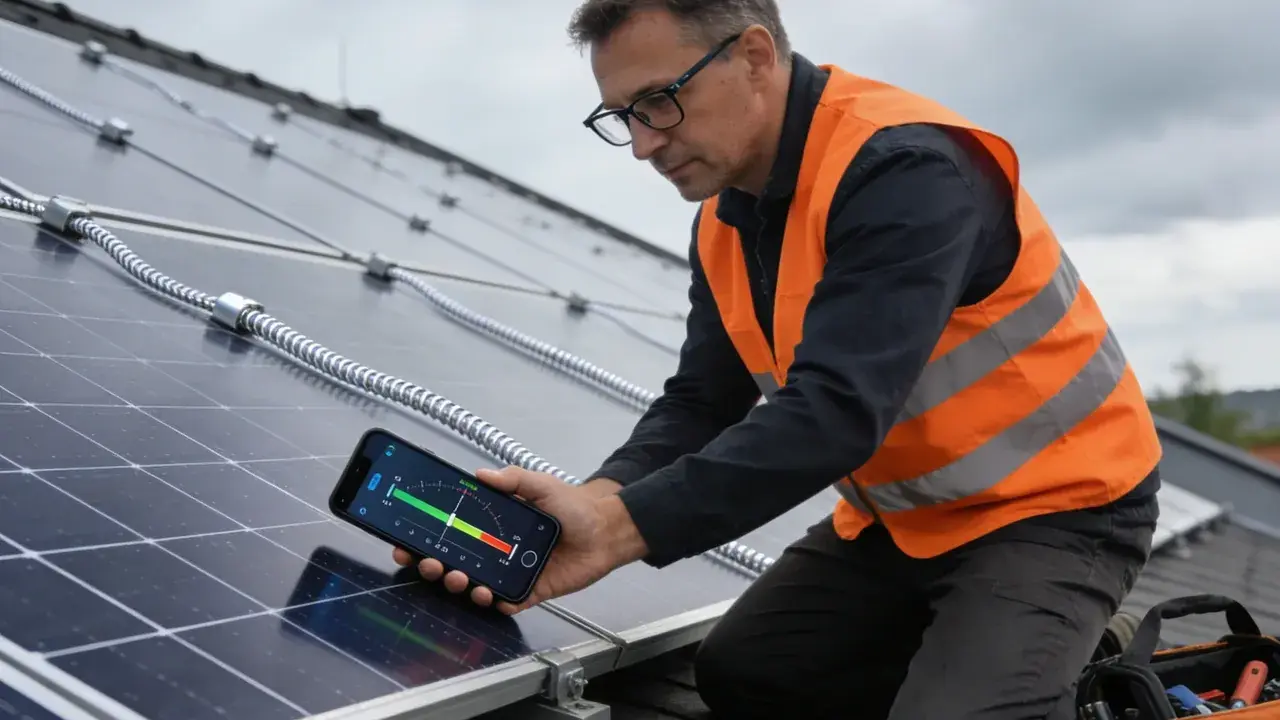

- Ustal kierunek połaci. Sprawdź azymut względem południa geograficznego, a nie tylko kierunek wskazywany przez kompas w telefonie.
- Zmierz rzeczywiste nachylenie. Kąt dachu może różnić się od wartości przyjętej w uproszczonej ofercie.
- Przeanalizuj cienie. Zwróć uwagę na kominy, drzewa, anteny, lukarny i sąsiednie budynki. Liczy się nie tylko cień w południe, ale także rano i po południu.
- Porównaj kilka wariantów. Sprawdź układ południowy, wschód-zachód oraz ewentualne rozdzielenie modułów na różne połacie.
- Dopasuj falownik. Falownik przetwarza prąd stały z paneli na prąd przemienny i powinien obsługiwać różne kierunki pracy bez niepotrzebnych strat.
Jeśli część paneli będzie skierowana na wschód, a część na zachód, przydatne mogą być osobne trackery MPPT. To układy w falowniku, które niezależnie wyszukują punkt najwyższej mocy dla danego obwodu. Łączenie różnych połaci w jeden string bez analizy może ograniczyć pracę całego łańcucha.
Do wstępnej oceny można użyć kalkulatora uzysku, ale wynik traktowałbym jako punkt wyjścia, nie obietnicę. Rzeczywistą produkcję zmienią między innymi temperatura modułów, śnieg, zabrudzenie, jakość przewodów i lokalne przeszkody. Najlepsza symulacja to ta, która korzysta z dokładnej lokalizacji i prawdziwego profilu dachu.
Najczęstsze błędy przy ocenie kąta padania
Pierwszy błąd polega na utożsamianiu kąta nachylenia dachu z kątem padania promieni. Nachylenie jest stałą cechą konstrukcji, natomiast padanie promieni zmienia się od rana do wieczora oraz w ciągu roku. Panel ustawiony pod kątem 35 stopni nie otrzymuje przez cały dzień promieni pod kątem 0 stopni.
Drugi błąd to przekonanie, że kilka stopni różnicy zawsze wymaga korekty. Jeżeli moduły są czyste, niezacienione i skierowane w rozsądnym kierunku, zysk z precyzyjnej korekty może być zbyt mały, by uzasadnić dodatkową konstrukcję, ingerencję w dach lub wyższy koszt montażu.
Trzeci problem pojawia się wtedy, gdy inwestor patrzy wyłącznie na południe i nachylenie. Instalacja skierowana idealnie na południe, ale częściowo zacieniona przez drzewo, może wypaść gorzej niż większy, niezacieniony układ wschód-zachód. W mojej ocenie brak cienia wygrywa z perfekcyjną geometrią częściej, niż sugerują proste grafiki z poradników.
- Nie zakładaj, że najwyższa moc chwilowa oznacza najlepszą autokonsumpcję.
- Nie pomijaj zimowego położenia słońca i cieni wydłużających się nad ranem.
- Nie porównuj ofert tylko po liczbie paneli i ich mocy nominalnej.
- Nie montuj modułów na różnych połaciach bez sprawdzenia konfiguracji falownika.
- Nie wybieraj konstrukcji ruchomej bez policzenia kosztu, serwisu i dodatkowej awaryjności.
Stałe ustawienie czy konstrukcja nadążna
System nadążny zmienia położenie paneli tak, aby lepiej kierować je w stronę słońca. Teoretycznie pozwala częściej zbliżać się do prostopadłego padania promieni, ale w domu jednorodzinnym zwykle dochodzą wyższe koszty, większa masa i wymagania serwisowe.
Przy małej instalacji dachowej bardziej opłaca się zazwyczaj dobrze wykorzystać dostępną powierzchnię, ograniczyć zacienienie i dopasować moduły do profilu zużycia energii. Konstrukcje nadążne mają więcej sensu w wybranych instalacjach naziemnych, gdzie dostępna jest przestrzeń, a dodatkowy uzysk rzeczywiście rekompensuje inwestycję.
Regulacja sezonowa, na przykład zmiana kąta dwa razy w roku, również nie zawsze jest praktyczna. Na dachu oznacza dodatkową pracę i ryzyko uszkodzenia mocowań. Traktowałbym ją jako rozwiązanie specjalistyczne, a nie standard dla typowego domu.
Dobry wynik zaczyna się od całego dachu, nie od jednej liczby
Najczęściej rozsądny punkt wyjścia dla Polski to południowa orientacja i 30-40 stopni nachylenia. Nie jest to jednak sztywna reguła. Dach o innym kącie nadal może zapewnić bardzo dobry uzysk, jeśli pozostaje niezacieniony i instalacja została poprawnie zaprojektowana.
Przed montażem sprawdziłbym przede wszystkim trzy rzeczy: roczny uzysk dla konkretnej lokalizacji, rozkład produkcji w ciągu dnia oraz wpływ cieni. Dopiero później zajmowałbym się różnicą kilku stopni. W fotowoltaice dobrze ustawiony, prosty system często wygrywa z bardziej skomplikowanym rozwiązaniem, które na papierze wygląda idealnie, ale jest droższe i trudniejsze w utrzymaniu.
