Planując instalację fotowoltaiczną, łatwo skupić się wyłącznie na mocy modułów, a pominąć ich gabaryty. Standardowe wymiary paneli fotowoltaicznych nie oznaczają jednego sztywnego formatu, ale większość współczesnych modeli dla domów ma około 172-182 cm długości, 113-114 cm szerokości i 3-4 cm grubości. Poniżej pokazuję, ile miejsca rzeczywiście zajmują takie moduły, skąd biorą się różnice oraz co sprawdzić przed montażem.
Najważniejsze liczby ułatwiające zaplanowanie instalacji
- 172-182 × 113-114 cm to typowy format współczesnego modułu dachowego.
- Popularny panel o mocy 430-475 W zajmuje około 2 m² powierzchni.
- Jeden moduł waży zwykle 20-25 kg, bez szyn, klem i pozostałych elementów.
- Instalacja o mocy około 5 kWp potrzebuje zazwyczaj 11-12 paneli.
- Do wymiaru modułów trzeba doliczyć odstępy montażowe, krawędzie dachu i strefy techniczne.
Jakie wymiary mają dziś panele do domu
Na dachach domów jednorodzinnych najczęściej spotykam moduły o wymiarach około 1762 × 1134 × 30 mm. Taki format oferują między innymi popularne serie paneli o mocy od około 430 do 475 W. Powierzchnia jednego modułu wynosi wtedy mniej więcej 2 m², a masa zazwyczaj oscyluje wokół 21 kg.
Nie jest to jednak norma narzucona wszystkim producentom. Wymiary mogą różnić się o kilka lub kilkanaście centymetrów, dlatego przy projekcie nie wystarczy informacja, że panel ma na przykład 450 W. Dwa moduły o podobnej mocy mogą mieć zupełnie inną długość, szerokość i sposób rozmieszczenia otworów montażowych.
| Typ modułu | Orientacyjne wymiary | Typowa moc | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Domowy, kompaktowy | około 172-176 × 113 cm | 420-475 W | Dachy skośne i małe połacie |
| Domowy, wydłużony | około 190-197 × 113 cm | 475-510 W | Duże, regularne połacie dachowe |
| Starszy moduł 60-ogniwowy | około 164-170 × 99-100 cm | 300-400 W | Rozbudowa starszych instalacji lub nietypowe dachy |
| Duży moduł komercyjny | około 227-238 × 130 cm | 600-760 W | Farmy fotowoltaiczne i duże dachy płaskie |
W praktyce przy zakupie domu z instalacją PV za punkt wyjścia przyjąłbym format około 1,76 × 1,13 m. To rozmiar wygodny do transportu, montażu i układania na typowej połaci. Ostateczny parametr zawsze trzeba jednak odczytać z karty katalogowej konkretnego modelu.
Dlaczego panele o podobnej mocy mają różne gabaryty
Rozmiar modułu zależy przede wszystkim od liczby i formatu ogniw krzemowych. Współczesne panele wykorzystują między innymi ogniwa o wymiarach około 182 mm, a część większych modułów korzysta z ogniw 210 mm. Im większe ogniwa i im więcej ich w panelu, tym zwykle większa jest jego powierzchnia.
Znaczenie ma też konstrukcja ogniw. Technologia half-cut oznacza podział ogniw na dwie części, co ogranicza straty elektryczne i poprawia pracę modułu w częściowym zacienieniu. Nie sprawia jednak, że panel automatycznie będzie mniejszy. O gabarytach nadal decyduje układ ogniw, ramy i szkła.
Wysoka moc nie zawsze oznacza najlepszy wybór. Panel 510 W może produkować więcej energii z jednego modułu, ale jeśli ma prawie 2 m długości, trudniej dopasować go do dachu z lukarnami, kominami lub krótką połacią. Na skomplikowanym dachu mniejszy moduł o nieco niższej mocy czasem pozwala wykorzystać więcej dostępnej powierzchni.
Różnice wynikają również z grubości ramy, rodzaju tylnej warstwy i zastosowania szkła. Moduły dwuszybowe bywają cięższe, choć niektóre lekkie konstrukcje dual glass mieszczą się w granicach około 21 kg. Dlatego przy porównywaniu ofert patrzę nie tylko na moc, ale także na wymiary, masę, obciążenia dopuszczalne i sposób mocowania.

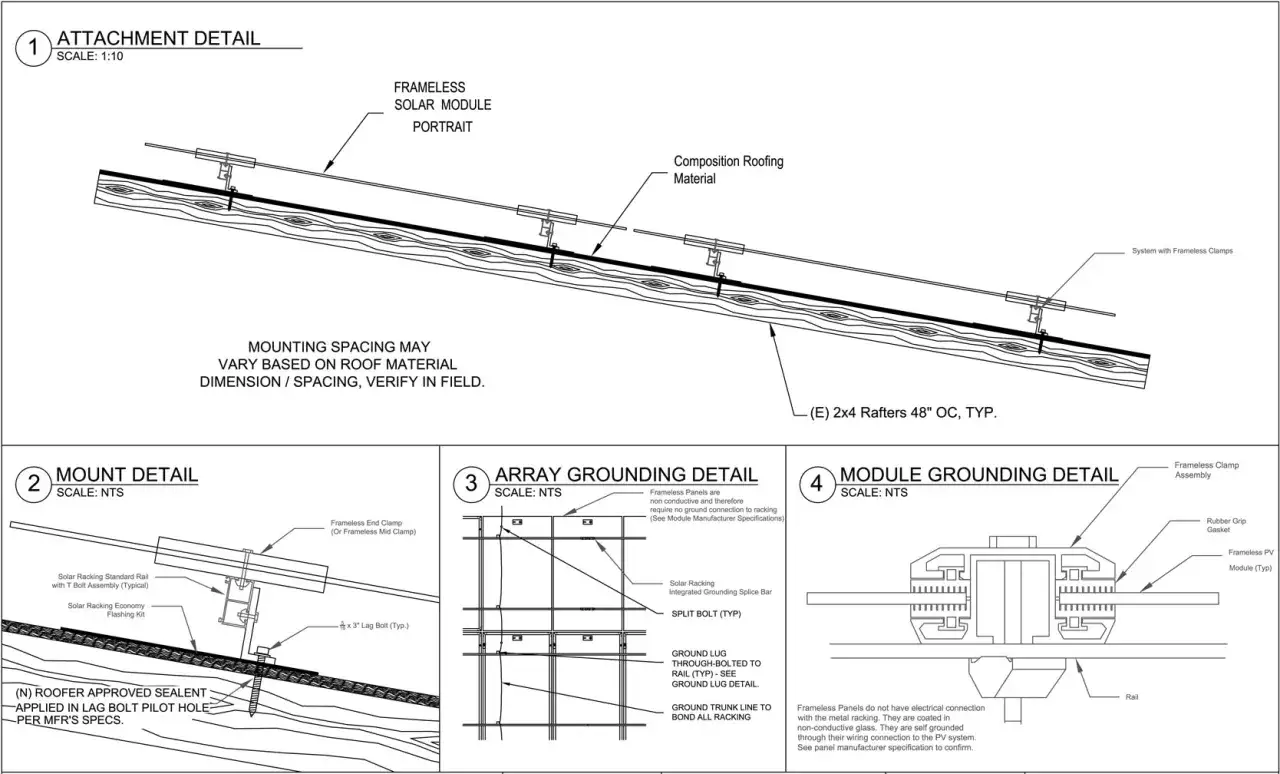

Ile miejsca zajmuje instalacja na dachu
Najprostszy rachunek polega na pomnożeniu powierzchni jednego modułu przez ich liczbę. Panel o wymiarach 1762 × 1134 mm zajmuje około 1,998 m², czyli w zaokrągleniu 2 m². To jednak powierzchnia samego produktu, a nie całego pola montażowego.
| Przykładowa moc instalacji | Liczba paneli 450 W | Powierzchnia samych modułów | Orientacyjna powierzchnia połaci |
|---|---|---|---|
| 3,6 kWp | 8 | około 16 m² | około 18-20 m² |
| 4,5 kWp | 10 | około 20 m² | około 22-24 m² |
| 5,0 kWp | 11-12 | około 22-24 m² | około 24-28 m² |
| 6,3 kWp | 14 | około 28 m² | około 30-34 m² |
Podane wartości są orientacyjne. Do planu trzeba doliczyć przerwy między modułami, miejsce przy kalenicy i okapie, odstęp od kominów oraz strefy wymagane przez konstrukcję. Nie każdy fragment połaci nadaje się do zabudowy, nawet jeśli na pierwszy rzut oka wygląda na wolny.
Duże znaczenie ma także ułożenie paneli. Obrót modułu o 90 stopni może zdecydować o tym, czy zmieści się dodatkowy rząd. Przy długiej i wąskiej połaci lepsze będzie ustawienie pionowe, natomiast przy niskiej połaci często korzystniej układać panele poziomo. Właśnie dlatego liczenie wyłącznie metrów kwadratowych bywa mylące.
Mniejsze i większe moduły mają swoje miejsce
Starsze panele o szerokości około 99-100 cm były często lżejsze i łatwiejsze do rozmieszczenia na małych dachach. Ich wadą jest niższa moc pojedynczego modułu, przez co do uzyskania tej samej mocy potrzeba większej liczby sztuk. Więcej paneli oznacza więcej połączeń, więcej uchwytów i często bardziej pracochłonny montaż.
Duże moduły o długości przekraczającej 2 m stosuje się przede wszystkim na farmach oraz obiektach komercyjnych. Mogą ograniczyć liczbę paneli i koszt konstrukcji, ale są mniej poręczne podczas transportu i przenoszenia. Na dachu domu ich rozmiar może być zwyczajnie niepraktyczny, zwłaszcza gdy dostęp jest utrudniony.
Najbardziej uniwersalnym wyborem dla budynku mieszkalnego pozostaje dziś panel w formacie około 176 × 113 cm. Nie dlatego, że zawsze ma najlepsze parametry, lecz dlatego, że łączy rozsądną moc, umiarkowaną masę i stosunkowo łatwe dopasowanie do popularnych dachów.
Przy rozbudowie starszej instalacji trzeba zachować szczególną ostrożność. Nowy panel może mieć inne napięcie, prąd, wymiary i sposób pracy w szeregu. Sam fakt, że ma podobną moc, nie oznacza jeszcze, że można bezpiecznie połączyć go ze starymi modułami.
Co sprawdzić w karcie katalogowej przed zamówieniem
Wymiary modułu są zwykle zapisane w kolejności długość × szerokość × grubość. Warto sprawdzić, czy producent podaje je razem z ramą, ponieważ to właśnie zewnętrzny obrys decyduje o możliwości ułożenia paneli na dachu.
Przeczytaj również: Potwierdzenie przyłączenia fotowoltaiki - co sprawdzić?
Najważniejsze parametry
- Wymiary zewnętrzne wraz z ramą aluminiową.
- Masa modułu oraz całkowite obciążenie konstrukcji.
- Zakres mocowania klem, czyli miejsca, w których można bezpiecznie chwycić ramę.
- Rozstaw otworów montażowych, istotny przy nietypowej konstrukcji.
- Grubość ramy, która musi pasować do wybranych klem.
- Obciążenie śniegiem i wiatrem, szczególnie na dachach płaskich i wietrznych działkach.
Nie pomijam też masy całego systemu. Jedenaście paneli po 21 kg daje około 231 kg samych modułów. Do tego dochodzą szyny, haki, klemy, przewody i ewentualny balast. Przy nowym dachu zwykle wystarcza poprawny projekt, ale przy starszej więźbie lub lekkim pokryciu warto skonsultować nośność z konstruktorem.
Najczęstszy błąd polega na mierzeniu dachu po obrysie i przyjmowaniu, że cała powierzchnia jest dostępna. W praktyce trzeba odjąć kominy, okna dachowe, wyłazy, kosze, załamania połaci i miejsca potrzebne do bezpiecznego serwisu. Dopiero taki pomiar daje wiarygodną odpowiedź na pytanie, ile paneli faktycznie wejdzie.
Wymiar panelu to dopiero początek dobrego projektu
Do wstępnego planowania można przyjąć, że jeden współczesny panel domowy zajmuje około 2 m², ale finalny projekt powinien bazować na karcie konkretnego produktu i dokładnym rzucie dachu. Największą różnicę robi nie sam rozmiar modułu, lecz jego dopasowanie do kształtu połaci, przeszkód i konstrukcji budynku.
Jeżeli dach jest prosty i duży, opłaca się porównać moduły o wyższej mocy. Gdy połać jest podzielona przez kominy, okna lub lukarny, często lepszy efekt daje panel nieco mniejszy, który pozwala wykorzystać trudniejsze fragmenty. Takie podejście zwykle przynosi więcej korzyści niż wybór największego modelu dostępnego w katalogu.
Przed podpisaniem umowy poprosiłbym instalatora o rzut z naniesionymi wymiarami, liczbą modułów, odstępami oraz masą całego zestawu. Ten prosty dokument szybko pokazuje, czy oferta uwzględnia realny dach, czy tylko atrakcyjną liczbę kilowatów na papierze.
