Na dachu domu panel fotowoltaiczny nie daje jednej, stałej wartości napięcia. Pytanie, jakie napięcie daje panel fotowoltaiczny, wymaga rozróżnienia napięcia roboczego, napięcia jałowego oraz wpływu temperatury i obciążenia. Wyjaśniam, jakich wartości można oczekiwać, jak liczyć napięcie całego łańcucha i na co zwrócić uwagę przy doborze falownika lub regulatora.
Najważniejsze liczby dotyczące napięcia panelu
- 30-45 V to typowe napięcie pracy współczesnego modułu o mocy około 400-600 W.
- 38-55 V wynosi zwykle napięcie obwodu otwartego, czyli Voc.
- Voc służy głównie do sprawdzania limitów napięciowych urządzeń.
- Vmp pokazuje napięcie panelu podczas pracy w punkcie maksymalnej mocy.
- Połączenie szeregowe sumuje napięcia, a równoległe zwiększa przede wszystkim natężenie prądu.
Ile woltów daje pojedynczy panel fotowoltaiczny
W praktyce pojedynczy, nowoczesny panel fotowoltaiczny najczęściej pracuje przy napięciu około 30-45 V DC. Dokładna wartość zależy od modelu, liczby ogniw, temperatury oraz aktualnego nasłonecznienia.
Przykładowy moduł o mocy 535-560 W może mieć napięcie robocze na poziomie około 37,0-37,5 V oraz napięcie obwodu otwartego około 44,8-45,3 V. To dobry przykład pokazujący, że moc panelu nie określa bezpośrednio jego napięcia. Dwa moduły o podobnej mocy mogą mieć nieco inne parametry elektryczne.
| Parametr | Typowa wartość | Co oznacza |
|---|---|---|
| Vmp | około 30-45 V | Napięcie przy pracy w punkcie maksymalnej mocy |
| Voc | około 38-55 V | Napięcie bez podłączonego obciążenia |
| Imp | około 10-15 A | Prąd przy maksymalnej mocy |
| Isc | około 11-16 A | Prąd zwarciowy modułu |
Podane zakresy dotyczą typowych modułów stosowanych obecnie w domowych instalacjach. Małe panele do kamperów, łodzi lub prostych systemów wyspowych mogą mieć inne parametry. Określenie „panel 12 V” często oznacza zgodność z akumulatorem 12-woltowym, a nie rzeczywiste napięcie mierzone na zaciskach.
Nie myl napięcia jałowego z napięciem roboczym
Voc, czyli napięcie obwodu otwartego
Voc to napięcie, które można zmierzyć na zaciskach panelu, gdy nie zasila on odbiornika. Obwód jest wtedy otwarty i prąd praktycznie nie płynie. W takich warunkach napięcie osiąga wartość wyższą niż podczas normalnej pracy, dlatego Voc jest ważny przy ocenie bezpieczeństwa instalacji.
Jeżeli karta katalogowa podaje Voc na poziomie 45 V, nie oznacza to, że panel stale dostarcza 45 V do falownika. Jest to wartość odniesienia dla konkretnej temperatury i warunków testowych. Przy niskiej temperaturze napięcie może wzrosnąć, co ma znaczenie przy obliczaniu maksymalnego napięcia całego łańcucha.

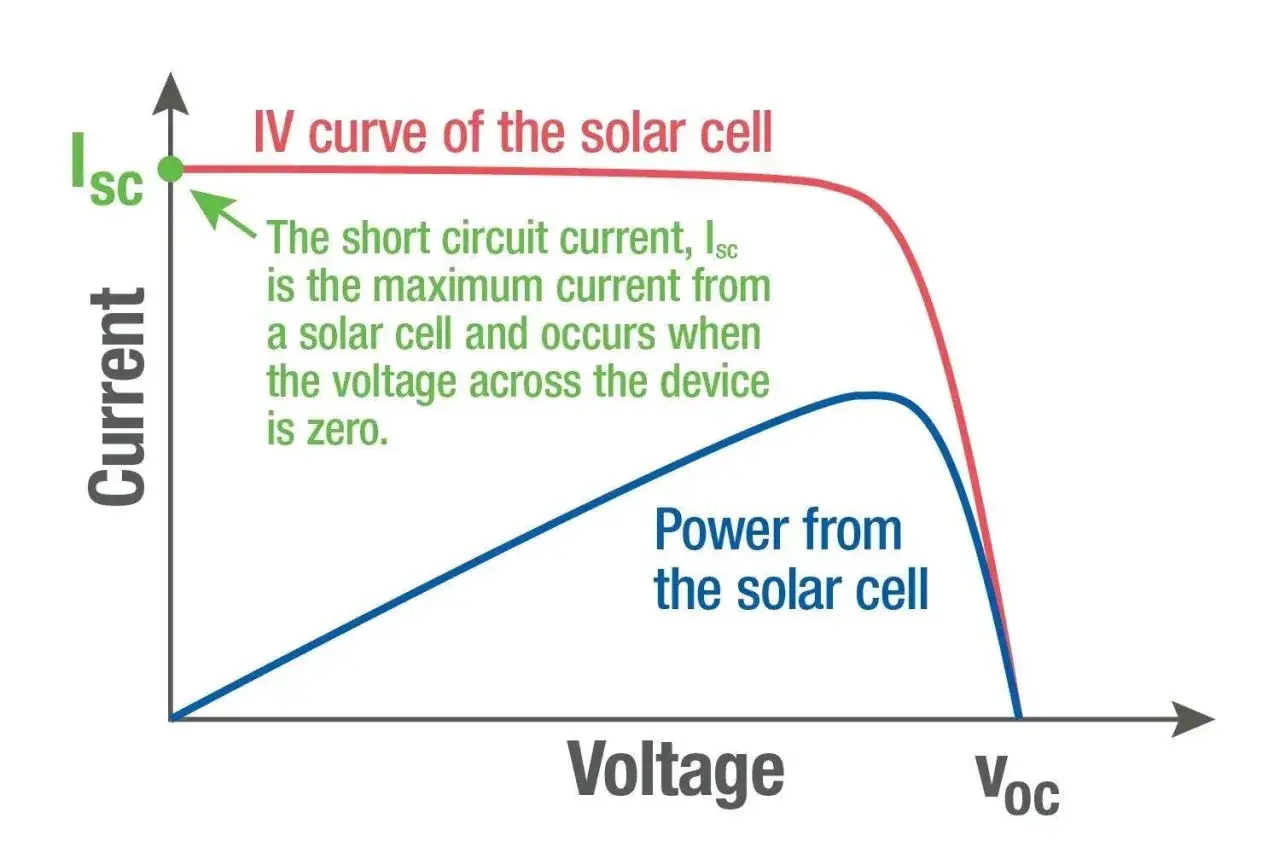

Vmp, czyli napięcie przy maksymalnej mocy
Vmp, spotykane także jako Vmpp, oznacza napięcie w punkcie, w którym panel osiąga najwyższą moc. Dla modułu o mocy 550 W może to być na przykład 37,3 V przy prądzie 14,7 A. Iloczyn tych wartości daje moc zbliżoną do wartości katalogowej.
To właśnie Vmp jest bliższe temu, co panel „daje” podczas zasilania instalacji. Falownik MPPT stale szuka takiego punktu pracy, aby wykorzystać możliwie dużą część dostępnej energii. MPPT to układ elektroniczny, który dopasowuje obciążenie do aktualnych warunków pracy modułów.
Najprościej zapamiętać tę różnicę tak: Voc mówi o maksymalnym napięciu bez obciążenia, a Vmp o napięciu, przy którym panel realnie produkuje moc. Przy projektowaniu instalacji potrzebne są obie wartości, ale każda służy do czegoś innego.
Od czego zależy napięcie panelu w praktyce
Parametry z karty katalogowej są mierzone w warunkach STC, czyli przy natężeniu promieniowania 1000 W/m², temperaturze ogniwa 25°C i określonych warunkach widmowych. Na dachu panel rzadko pracuje dokładnie w takich warunkach. Dlatego odczyt z miernika może wyraźnie różnić się od wartości podanej przez producenta.
Temperatura ogniw
Największe znaczenie ma temperatura. Gdy ogniwa się nagrzewają, ich napięcie spada. Z kolei w chłodny, słoneczny dzień może wzrosnąć. Dla przykładowego modułu współczynnik temperaturowy Voc może wynosić około -0,20% na każdy stopień Celsjusza.
Oznacza to, że zimą napięcie obwodu otwartego może być wyższe niż w warunkach katalogowych. Właśnie dlatego przy projektowaniu łańcucha paneli sprawdza się najzimniejszy przewidywany wariant, a nie tylko typowy letni odczyt.
Nasłonecznienie i zacienienie
Zmiana nasłonecznienia znacznie mocniej wpływa na prąd niż na napięcie. Przy słabszym świetle panel nadal może pokazywać napięcie zbliżone do nominalnego, ale jego moc będzie dużo niższa, ponieważ spadnie natężenie prądu.
Cień na jednym module może ograniczyć pracę całego łańcucha połączonego szeregowo. Diod y bypass pomagają zmniejszyć ten problem, ale nie sprawiają, że zacieniony panel zachowuje pełną wydajność. Z mojego punktu widzenia właśnie zacienienie jest częściej niedocenianym problemem niż sama różnica kilku woltów między modelami.
Przeczytaj również: Jak rozpoznać falownik na schemacie instalacji PV?
Obciążenie i sposób pomiaru
Napięcie zmienia się również zależnie od tego, co panel zasila. Pomiar bez obciążenia pokaże zwykle Voc, natomiast pomiar podczas pracy falownika będzie bliższy Vmp. Nie należy więc porównywać tych dwóch odczytów tak, jakby były tym samym parametrem.
Jak napięcie rośnie po połączeniu paneli
W typowej instalacji domowej panele łączy się w łańcuchy, czyli stringi. Przy połączeniu szeregowym napięcia modułów się sumują, a natężenie pozostaje zbliżone do wartości pojedynczego panelu.
Jeżeli dziesięć paneli ma Vmp równe 37 V, napięcie robocze stringu wyniesie około 370 V. Przy Voc na poziomie 45 V otrzymamy około 450 V napięcia jałowego. W mroźny dzień ta druga wartość może być jeszcze wyższa.
| Liczba paneli | Vmp jednego panelu 37 V | Voc jednego panelu 45 V |
|---|---|---|
| 1 | 37 V | 45 V |
| 8 | 296 V | 360 V |
| 10 | 370 V | 450 V |
| 12 | 444 V | 540 V |
Połączenie równoległe działa inaczej. Napięcie pozostaje na poziomie pojedynczego modułu, natomiast sumują się prądy poszczególnych gałęzi. Takie rozwiązanie może być przydatne w niektórych systemach wyspowych, ale wymaga właściwego zabezpieczenia i zgodności parametrów paneli.
Przy doborze falownika sprawdzam trzy rzeczy: maksymalne napięcie DC, zakres pracy MPPT oraz minimalne napięcie potrzebne do uruchomienia urządzenia. Samo zsumowanie napięć paneli nie wystarczy. String musi pracować w zakresie akceptowanym przez konkretny falownik.
Trzeba też pamiętać, że panel dostarcza prąd stały DC. Dopiero falownik zamienia go na prąd przemienny AC wykorzystywany w domowej instalacji, zwykle o napięciu 230 V. Nie oznacza to, że pojedynczy panel zasila bezpośrednio urządzenia domowe napięciem 230 V.

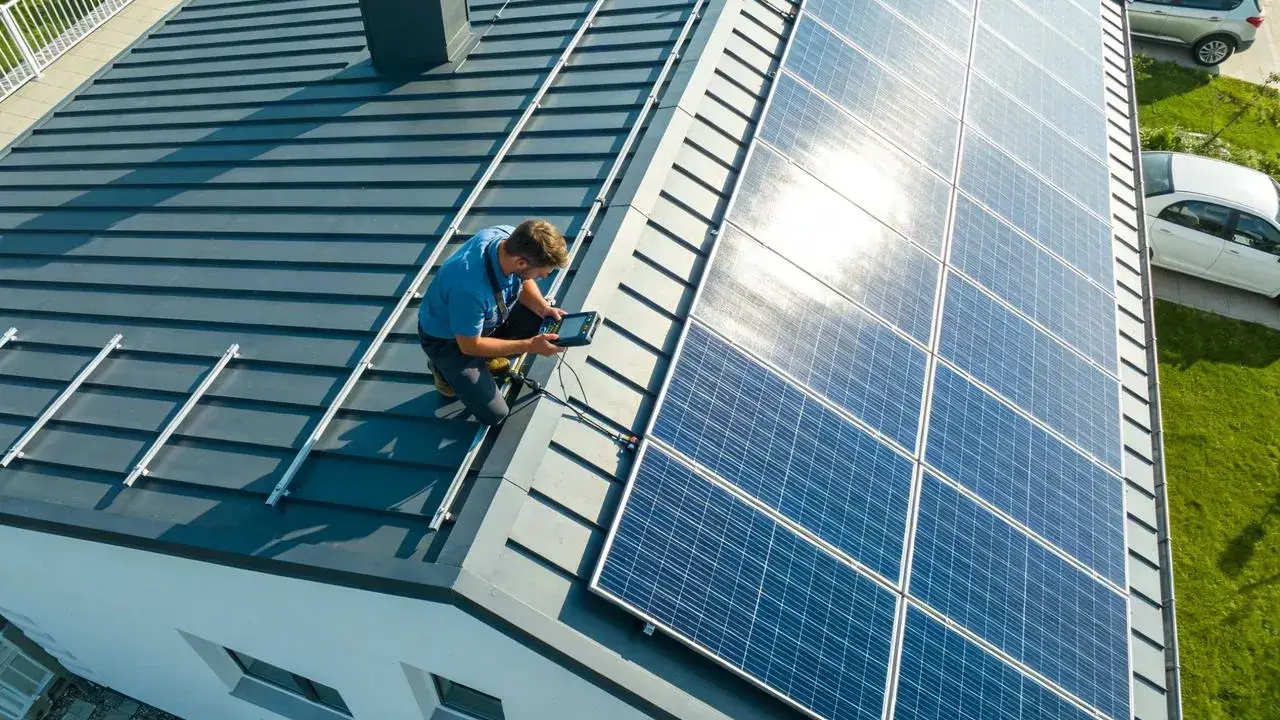

Jak bezpiecznie sprawdzić napięcie panelu
Do podstawowego pomiaru potrzebny jest multimetr ustawiony na pomiar napięcia stałego DC. Pomiar wykonuje się między przewodem dodatnim i ujemnym, ale tylko wtedy, gdy miernik, przewody oraz zakres pomiarowy są przystosowane do wartości występujących w instalacji.
Nie wolno przykładać miernika w przypadkowym trybie ani zwierać przewodów panelu. Nawet pojedynczy moduł może mieć napięcie przekraczające 40 V DC, a połączenie kilku lub kilkunastu paneli tworzy już napięcie potencjalnie niebezpieczne dla człowieka.
Jeśli chcesz sprawdzić działającą instalację dachową, rozsądniej zlecić pomiar instalatorowi z odpowiednim sprzętem. Sam odczyt napięcia nie mówi jeszcze, czy panel działa prawidłowo. Potrzebne są również dane o prądzie, mocy, temperaturze, nasłonecznieniu i ewentualnych błędach falownika.
Najważniejsza liczba zależy od celu pomiaru
Jeśli chcesz wiedzieć, jakie napięcie ma pojedynczy współczesny panel, przyjmij orientacyjnie 30-45 V podczas pracy oraz około 38-55 V bez obciążenia. Dokładnych danych zawsze szukaj na tabliczce znamionowej albo w karcie katalogowej konkretnego modelu.
Do oceny codziennej pracy patrz na Vmp. Do sprawdzania limitów falownika, regulatora i zabezpieczeń uwzględniaj Voc, szczególnie przy niskiej temperaturze. To rozróżnienie pomaga uniknąć najczęstszego błędu, czyli traktowania jednej wartości jako stałego napięcia panelu.
W dobrze zaprojektowanej instalacji nie liczy się wyłącznie liczba woltów. Znaczenie ma dopasowanie całego łańcucha do falownika, ograniczenie zacienienia, poprawne zabezpieczenia oraz bezpieczny montaż. Dopiero taki zestaw decyduje o tym, czy napięcie paneli zostanie skutecznie zamienione na użyteczną energię dla domu.
