Nowe panele mogą pracować przez ponad 25 lat, ale ich trwałość zależy nie tylko od modułów i falownika. Mocowanie paneli fotowoltaicznych na dachu trzeba dopasować do rodzaju pokrycia, konstrukcji więźby oraz obciążeń powodowanych przez wiatr i śnieg. Poniżej wyjaśniam, jakie uchwyty stosuje się na dachówce, blachodachówce, blasze trapezowej i papie, jak wygląda montaż oraz których błędów lepiej nie popełniać.
Dobre mocowanie zaczyna się od oceny dachu, a nie od wyboru paneli
- Rodzaj pokrycia decyduje o typie haków, śrub, klem lub konstrukcji balastowej.
- Haki i śruby muszą trafić w element nośny, najczęściej krokiew, łatę albo płatew.
- Dach płaski wymaga sprawdzenia nośności, ponieważ balast może znacząco zwiększyć obciążenie.
- Szczelność zapewniają systemowe uszczelnienia, prawidłowy montaż i brak przypadkowych przewierceń.
- Dla instalacji powyżej 6,5 kW potrzebne jest uzgodnienie projektu z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych oraz zawiadomienie PSP.
Dobór uchwytów zaczyna się od pokrycia dachowego
Nie istnieje jeden uniwersalny sposób montażu modułów. Innego elementu używa się pod dachówkę ceramiczną, innego przy blasze na rąbek, a jeszcze inaczej przygotowuje się dach płaski z papą. Najważniejsza zasada brzmi prosto: konstrukcja ma przenosić obciążenia na nośną część dachu, a nie opierać się wyłącznie na cienkim pokryciu.
| Rodzaj dachu | Najczęstsze rozwiązanie | Najważniejsze ryzyko |
|---|---|---|
| Dachówka ceramiczna lub betonowa | Haki dachowe przykręcane do krokwi, szyny aluminiowe i klemy | Pęknięcie dachówki lub zbyt mały prześwit pod hakiem |
| Blachodachówka | Śruby dwugwintowe z adapterem i uszczelnieniem EPDM | Przykręcenie tylko do blachy zamiast do krokwi |
| Blacha trapezowa | Mostki, uchwyty krótkie albo szyny mocowane do grzbietu fali | Ugięcie blachy, wyrwanie punktu mocowania lub korozja |
| Blacha na rąbek stojący | Zaciski obejmujące rąbek, zwykle bez wiercenia w pokryciu | Niekompatybilny zacisk albo zbyt duży moment dokręcania |
| Papa lub membrana na dachu płaskim | Konstrukcja balastowa, klejona albo mechanicznie kotwiona | Przeciążenie stropu lub utrata szczelności hydroizolacji |
Dachówka wymaga pracy na krokwi
Przy dachówce montaż zaczyna się od ostrożnego podniesienia lub czasowego zdjęcia wybranych elementów pokrycia. Hak przechodzi pod dachówką i jest przykręcany do krokwi. W razie potrzeby dachówkę delikatnie się podcina, aby nie opierała się punktowo na uchwycie.
To rozwiązanie jest trwałe, ale wymaga dokładności. Zbyt wysoki hak może naciskać na dachówkę i doprowadzić do jej pęknięcia po kilku miesiącach, zwłaszcza podczas mrozu. Przy dachówce karpiówce stosuje się inne uchwyty niż przy dachówce zakładkowej, dlatego kompletowanie elementów „na oko” zwykle kończy się problemami.
Blachodachówka i blacha trapezowa
Na blachodachówce najczęściej stosuje się śruby dwugwintowe wkręcane w krokwie. Nad pokryciem pozostaje gwint z adapterem, do którego przykręca się aluminiową szynę. Otwór musi zostać zabezpieczony uszczelnieniem przeznaczonym do tego systemu, najczęściej z gumą EPDM.
Blacha trapezowa daje więcej możliwości. Przy lekkich modułach można użyć krótkich uchwytów lub mostków mocowanych do grzbietu fali. Trzeba jednak sprawdzić grubość blachy, rozstaw podpór i instrukcję producenta. Sam fakt, że blacha jest metalowa, nie oznacza jeszcze, że bezpiecznie przejmie obciążenia od paneli.
Przeczytaj również: Ile produkuje fotowoltaika 8 kWp? Sprawdź roczny uzysk
Rąbek, papa i gont
Blacha na rąbek stojący pozwala często uniknąć wiercenia. Specjalne zaciski obejmują rąbek, a profile montażowe są przykręcane do zacisków. To estetyczna i stosunkowo szybka metoda, ale zacisk musi pasować do konkretnego profilu rąbka, a jego dokręcenie nie może zdeformować blachy.

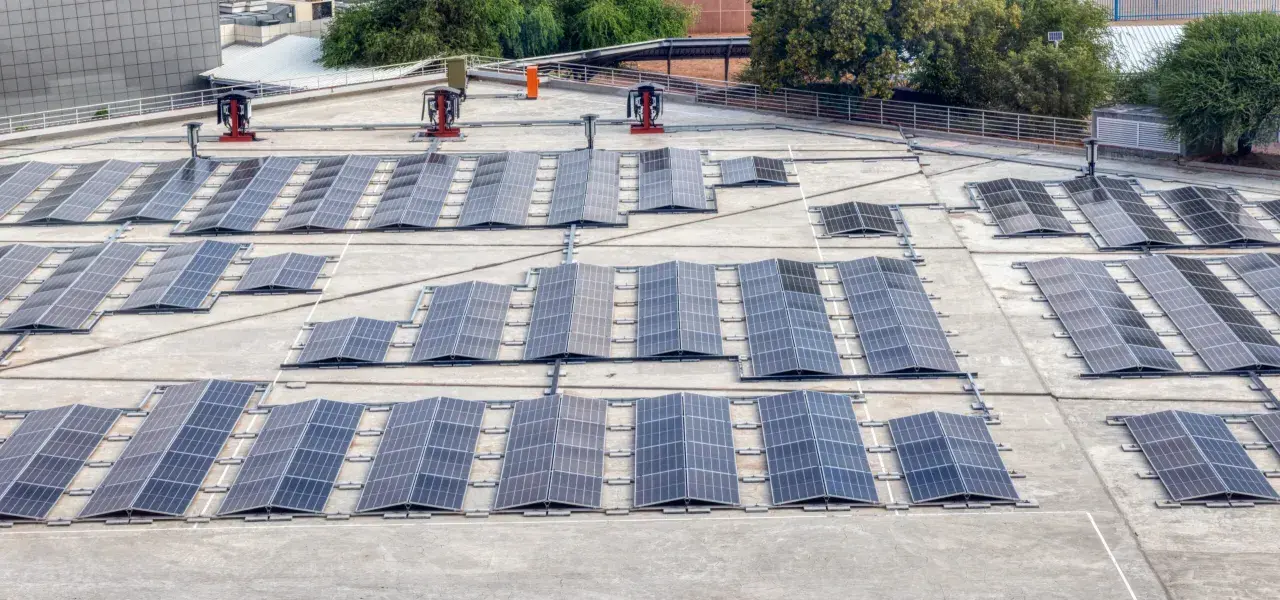

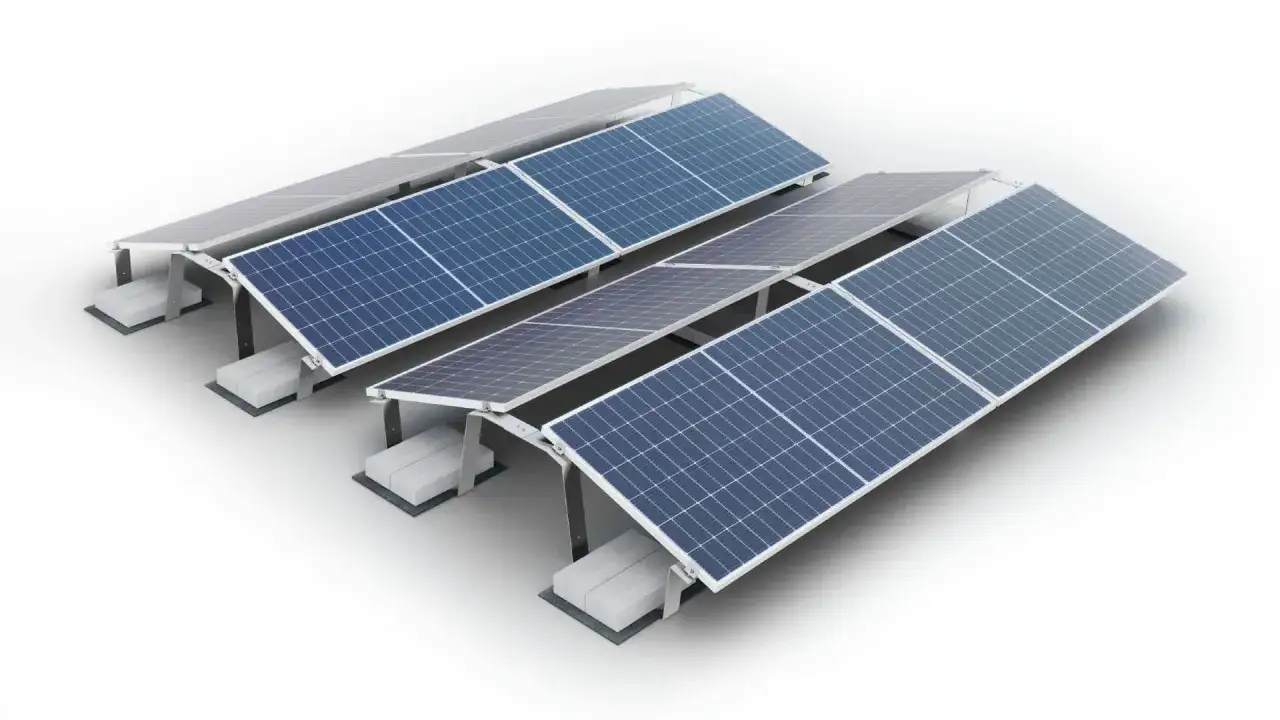

Na dachu płaskim pokrytym papą lub membraną popularny jest system balastowy. Panele ustawia się pod odpowiednim kątem, a konstrukcję dociąża bloczkami lub płytami. Zaletą jest brak przewiercania hydroizolacji, natomiast wadą dodatkowy ciężar działający na strop. Przy mocowaniu mechanicznym albo zgrzewanym trzeba z kolei odtworzyć szczelność warstwy hydroizolacyjnej.
Gont bitumiczny również wymaga uchwytów zakotwionych w konstrukcji dachu i starannego uszczelnienia. Jeżeli pokrycie jest stare, kruche lub odspaja się od poszycia, rozsądniej najpierw je wymienić. Montaż paneli na dachu z eternitu zawierającego azbest nie powinien polegać na wierceniu ani cięciu płyt. Najpierw trzeba rozwiązać problem starego pokrycia zgodnie z obowiązującymi zasadami.
Co trzeba sprawdzić przed wejściem na dach
Najdroższy błąd powstaje jeszcze przed rozpoczęciem montażu. Jeżeli dach wymaga remontu, panele utrudnią późniejszą wymianę pokrycia i zwiększą koszt prac. Ja zawsze traktuję instalację PV jako inwestycję na lata, dlatego stan dachu powinien odpowiadać przewidywanej żywotności systemu.
Do sprawdzenia są przede wszystkim krokwie, łaty, płatwie, poszycie, membrana oraz miejsca wcześniejszych napraw. Jeden typowy moduł waży często około 20-25 kg, a po doliczeniu szyn, haków, klem i przewodów obciążenie jest większe. Na dachu płaskim dochodzi jeszcze balast, którego ilość ustala się na podstawie obliczeń wiatru i geometrii budynku.
- ustal położenie krokwi i innych elementów nośnych,
- sprawdź stan pokrycia oraz ewentualne ślady zawilgocenia,
- uwzględnij strefę wiatrową i śniegową dla lokalizacji budynku,
- zostaw dostęp do komina, wyłazu, rynien i urządzeń wymagających serwisu,
- zaplanuj trasę przewodów bez ostrych załamań i miejsc narażonych na przetarcie,
- sprawdź, czy połać nie jest zacieniana przez komin, lukarnę albo drzewa.
Rozstaw haków i szyn nie powinien być kopiowany z przypadkowej realizacji znalezionej w internecie. Zależy od wymiarów modułu, układu pionowego lub poziomego, strefy przy krawędzi dachu oraz obciążeń klimatycznych. Instrukcja konkretnego systemu montażowego ma tu większe znaczenie niż ogólna reguła typu „dwa haki na panel”.
Przy instalacjach o mocy większej niż 6,5 kW projekt trzeba uzgodnić z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych, a po zakończeniu prac zawiadomić właściwą jednostkę Państwowej Straży Pożarnej. GUNB przypomina również, że szczególne przypadki, na przykład montaż na obiekcie zabytkowym albo instalacja o dużej wysokości, mogą wiązać się z dodatkowymi formalnościami.
Jak wygląda prawidłowy montaż krok po kroku
Sam montaż powinien wynikać z przygotowanego układu modułów, a nie z decyzji podejmowanych dopiero na połaci. Dobrze rozrysowany plan ogranicza liczbę przewierceń, ułatwia prowadzenie kabli i pozwala uniknąć kolizji z kominem lub krawędzią dachu.
- Pomiar i projekt układu. Instalator określa liczbę modułów, ich orientację, położenie szyn, przebieg kabli oraz punkty mocowania.
- Odsłonięcie elementów nośnych. Przy dachówce zdejmuje się wybrane elementy pokrycia, a przy blasze lokalizuje krokwie lub płatwie.
- Montaż haków, śrub albo zacisków. Elementy dokręca się zgodnie z instrukcją, stosując przewidziane podkładki i uszczelnienia.
- Ułożenie szyn. Profile muszą tworzyć równą, sztywną płaszczyznę. Krzywo ustawiona szyna może naprężać ramę modułu.
- Osadzenie paneli. Moduły mocuje się klemami końcowymi i środkowymi w strefach wskazanych przez producenta panelu.
- Kontrola i dokumentacja. Sprawdza się dokręcenie połączeń, ciągłość połączeń wyrównawczych, prowadzenie kabli, szczelność oraz stan pokrycia.
Klemy nie mogą być przykręcone w dowolnym miejscu ramy. Każdy producent określa dozwolone strefy zacisku, ponieważ od nich zależy odporność modułu na obciążenie. Zbyt mocne dokręcenie może odkształcić ramę, a zbyt słabe pozwolić panelowi pracować podczas silnego wiatru.
Pod panelami trzeba zostawić przestrzeń potrzebną do wentylacji. Moduł nagrzewa się od słońca, a ograniczenie przepływu powietrza może obniżać jego chwilową moc. Przewody powinny być przypięte do konstrukcji, a nie leżeć bezpośrednio na pokryciu, gdzie mogą ocierać się o blachę lub zatrzymywać wodę.
Najczęstsze błędy, które skracają życie instalacji
Wiele problemów nie wynika z wad paneli, lecz z pozornie drobnych oszczędności na konstrukcji. Najczęściej spotykam się z sytuacją, w której wykonawca dobiera uchwyty do samego pokrycia, pomijając konstrukcję dachu. Tymczasem blacha nie zastąpi krokwi, jeżeli system nie został wyraźnie zaprojektowany do mocowania bezpośrednio do poszycia.
- przykręcanie uchwytów wyłącznie do cienkiej blachy,
- zastosowanie zbyt małej liczby haków przy krawędzi pola paneli,
- wiercenie w papie lub membranie bez odtworzenia hydroizolacji,
- łączenie aluminium ze stalą bez zabezpieczenia przed korozją elektrochemiczną,
- prowadzenie kabli po dachu bez uchwytów i ochrony przed przetarciem,
- zasłanianie odpływów, rynien, wyłazów albo kanałów wentylacyjnych,
- montaż paneli zbyt blisko krawędzi połaci bez obliczeń wiatrowych,
- brak oznaczeń instalacji i dokumentacji potrzebnej przy późniejszym serwisie.
Nie lekceważyłbym też uziemienia i połączeń wyrównawczych. Aluminiowe profile, ramy modułów i elementy stalowe muszą być połączone zgodnie z projektem elektrycznym. Sama obecność metalowej konstrukcji nie oznacza jeszcze prawidłowej ochrony przeciwporażeniowej ani przepięciowej.
Ile kosztuje konstrukcja i kiedy potrzebne jest wzmocnienie
Cena zależy od rodzaju pokrycia, liczby modułów, wysokości budynku i dostępu do dachu. Dla instalacji około 5 kWp, czyli mniej więcej 11-13 współczesnych paneli, sam system mocujący z montażem często kosztuje około 2,2-3,5 tys. zł na prostym dachu skośnym. Dachówka, papa, nietypowy układ połaci albo dodatkowe wzmocnienia mogą podnieść koszt do około 4-6 tys. zł lub więcej.
| Element wyceny | Orientacyjny zakres dla instalacji około 5 kWp | Co wpływa na cenę |
|---|---|---|
| Haki, śruby, zaciski i szyny | około 1 500-3 000 zł | Rodzaj pokrycia, materiał i liczba punktów mocowania |
| Robocizna konstrukcji | około 800-2 000 zł | Wysokość budynku, dostęp i stopień skomplikowania |
| Wzmocnienie więźby | od około 1 000 zł wzwyż | Zakres prac ciesielskich i dostęp do konstrukcji |
| System na dachu płaskim | zwykle drożej niż na prostym dachu skośnym | Balast, obliczenia wiatrowe i nośność stropu |
Jeżeli rozstaw krokwi nie pasuje do planowanego układu paneli, nie należy przesuwać haków w przypadkowe miejsca. Czasem potrzebne jest wstawienie dodatkowych elementów drewnianych albo stalowych, które przeniosą obciążenia na sąsiednie krokwie. Koszt wzmocnienia jest mniejszy niż naprawa przeciekającego dachu, dlatego nie traktuję go jako zbędnego dodatku.
Przy wyborze oferty pytam nie tylko o cenę, ale również o producenta systemu, sposób uszczelnienia, obliczenia obciążenia, zakres dokumentacji i gwarancję na montaż. Bardzo tania wycena często nie obejmuje prac dodatkowych, które pojawiają się dopiero po wejściu ekipy na dach.
Dach ma utrzymać nie tylko panele, ale cały plan na lata
Dobrze wykonane mocowanie łączy trzy rzeczy: właściwy element nośny, szczelne przejście przez pokrycie oraz konstrukcję dobraną do wiatru i śniegu. Najlepszy system nie naprawi starej więźby ani źle zaplanowanego układu, dlatego decyzję warto zacząć od oględzin dachu i dokumentacji, a dopiero później od porównywania paneli.
Jeżeli dach jest w dobrym stanie, a uchwyty są dopasowane do jego pokrycia, instalacja może działać bezproblemowo przez dziesięciolecia. Oszczędzanie na hakach, uszczelnieniach lub liczbie punktów mocowania zwykle nie daje realnej korzyści, za to zwiększa ryzyko przecieków, korozji i kosztownych poprawek.
