Falownik nie musi wisieć tuż pod modułami, ale jego położenie wpływa na straty energii, koszt przewodów i bezpieczeństwo instalacji. Wyjaśniam, jaka odległość falownika od paneli jest praktyczna, jak policzyć spadek napięcia oraz kiedy lepiej zamontować urządzenie przy dachu, a kiedy w garażu lub pomieszczeniu technicznym.
Najważniejsze zasady doboru miejsca dla falownika
- 5-15 m przewodu w jedną stronę to zwykle wygodny zakres dla domowej instalacji.
- Nie ma jednej uniwersalnej maksymalnej odległości. Decydują przede wszystkim przekrój kabla, prąd i napięcie stringu.
- Przy dłuższej trasie trzeba policzyć spadek napięcia, a nie kierować się samą liczbą metrów.
- Przewód DC liczy się w obie strony, dlatego trasę długości 20 m analizuje się jako około 40 m obwodu.
- Falownik powinien mieć cień, wentylację i łatwy dostęp serwisowy, nawet jeśli oznacza to nieco dłuższy przewód.
Jaka odległość falownika od paneli jest rozsądna
W typowym domu jednorodzinnym za rozsądny przyjmuję odcinek około 5-15 m w jedną stronę. Taka trasa zwykle pozwala ograniczyć straty, nie komplikuje prowadzenia przewodów i nie wymaga przesadnego zwiększania ich przekroju.
Odległość 10 m często pojawia się w zaleceniach branżowych, ale nie jest uniwersalnym limitem dla każdego falownika. Instalacja może działać poprawnie również przy 20, 30, a nawet większej liczbie metrów, jeśli projektant dobierze właściwy kabel, zabezpieczenia i sposób prowadzenia trasy.
Najważniejsze jest to, by mierzyć nie odległość w linii prostej, lecz rzeczywistą długość trasy od falownika do najdalszego modułu. Przewód dodatni i ujemny tworzą zamknięty obwód, więc w obliczeniach uwzględnia się oba odcinki.
Dlaczego długość przewodu ma znaczenie

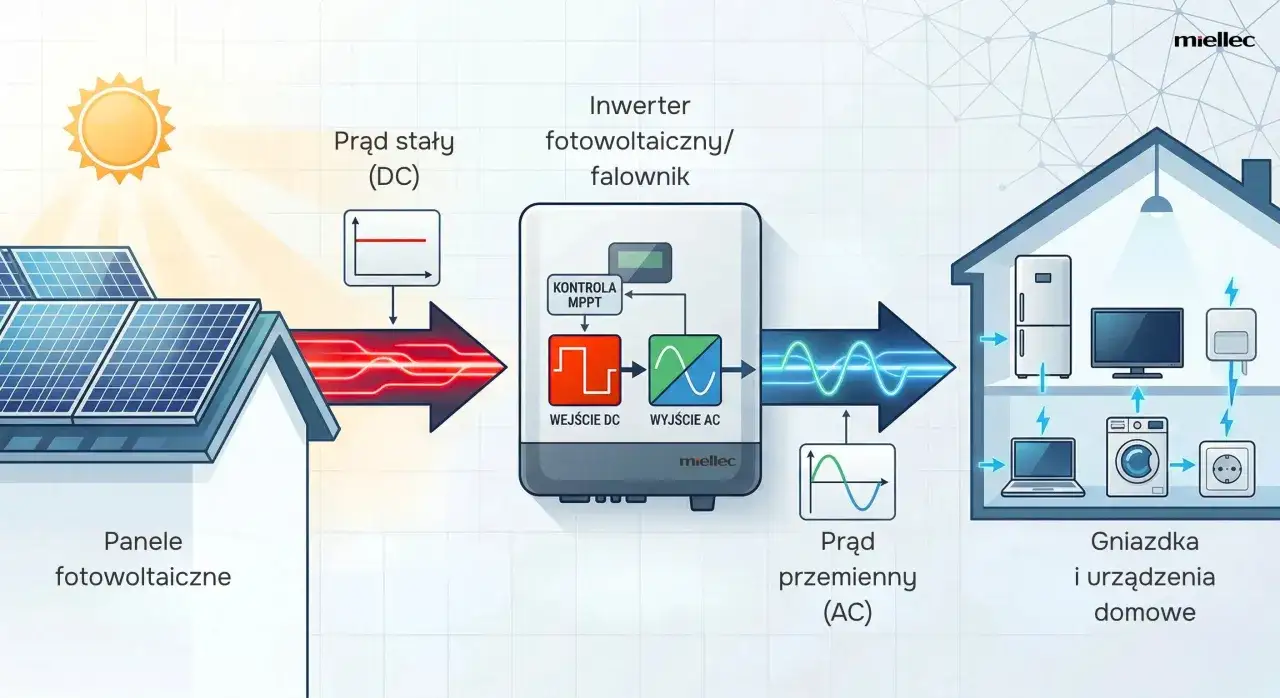

Prąd stały z paneli płynie do falownika przez przewody DC. Każdy przewód ma opór, a ten rośnie wraz z jego długością i maleje wraz ze zwiększaniem przekroju. Skutkiem jest spadek napięcia oraz strata części mocy, która zamiast trafić do falownika, zamienia się w ciepło.
Przybliżony spadek napięcia można policzyć ze wzoru ΔU = I × ρ × 2L / S. Symbol I oznacza prąd, L długość trasy w jedną stronę, S przekrój przewodu, a ρ rezystywność miedzi. W codziennej praktyce nie trzeba liczyć tego ręcznie, ale warto rozumieć, dlaczego ten sam kabel zachowa się inaczej przy stringu 200 V i 500 V.
| Długość trasy w jedną stronę | Przewód miedziany | Prąd stringu | Napięcie stringu | Orientacyjny spadek |
|---|---|---|---|---|
| 10 m | 4 mm² | 10 A | 400 V | około 0,22% |
| 20 m | 4 mm² | 10 A | 400 V | około 0,44% |
| 30 m | 4 mm² | 10 A | 400 V | około 0,66% |
To przykład orientacyjny dla miedzianego przewodu solarnego. Przy 20 m trasy strata wynosi około 17,5 W przy 4 kW mocy stringu. Nie jest to powód do paniki, ale przy kilku stringach, niższym napięciu albo długiej eksploatacji każda taka strata ma znaczenie.
W projektach często dąży się do spadku napięcia na stronie DC na poziomie około 1%. W niektórych rozwiązaniach dopuszcza się większą wartość, na przykład 2-3%, jednak ostateczny wynik powinien wynikać z obliczeń, dokumentacji falownika i warunków instalacji.
Jak dobrać przewód przy większej odległości
Najczęściej spotykane przewody fotowoltaiczne mają przekrój 4, 6 albo 10 mm². Sam przekrój nie mówi jednak wszystkiego. Trzeba sprawdzić także maksymalny prąd wejściowy falownika, sposób ułożenia kabla, temperaturę, odporność izolacji na promieniowanie UV oraz wymagania producenta urządzenia.
| Przekrój | Typowe zastosowanie | Co trzeba sprawdzić |
|---|---|---|
| 4 mm² | Krótkie trasy na dachu i przy małych instalacjach | Prąd stringu, temperatura i długość całej pętli |
| 6 mm² | Dłuższe odcinki lub większy prąd | Spadek napięcia oraz sposób prowadzenia przewodu |
| 10 mm² | Długie trasy, instalacje gruntowe i większe obciążenia | Zaciski falownika, promień gięcia i koszt prowadzenia |
Nie polecam wybierać grubszego kabla wyłącznie „na oko”. Czasem zwiększenie przekroju z 4 do 6 mm² rozwiązuje problem, ale w innej instalacji większą różnicę zrobi zwiększenie liczby modułów w stringu i podniesienie napięcia roboczego. Najpierw obliczenia, później zakupy to tutaj znacznie lepsza kolejność.
Przewód powinien być przeznaczony do instalacji fotowoltaicznych, na przykład w standardzie H1Z2Z2-K lub równoważnym. Nie należy zastępować go zwykłym przewodem instalacyjnym. Równie ważne jest stosowanie kompatybilnych złączy, ponieważ przypadkowe łączenie elementów różnych producentów może prowadzić do grzania styku, łuku elektrycznego i uszkodzenia instalacji.
Falownik przy panelach czy w garażu
Najkrótszy przewód DC nie zawsze oznacza najlepsze miejsce montażu. Falownik pracuje efektywniej, gdy ma zapewnione umiarkowaną temperaturę, cień i swobodny przepływ powietrza. Rozgrzane poddasze lub ściana wystawiona na bezpośrednie słońce mogą skrócić życie urządzenia i powodować ograniczanie mocy w upalne dni.
| Miejsce montażu | Zalety | Ograniczenia |
|---|---|---|
| Przy konstrukcji paneli | Krótki przewód DC, mniejsze straty po stronie paneli | Trudniejszy serwis, słońce, wilgoć i wyższa temperatura |
| Garaż | Dobry dostęp, stabilniejsze warunki, blisko rozdzielnicy | Dłuższy przewód DC, czasem konieczny większy przekrój |
| Pomieszczenie techniczne | Łatwe połączenie z instalacją elektryczną i magazynem energii | Potrzeba wentylacji i wolnej przestrzeni wokół urządzenia |
W domu najczęściej wybrałbym garaż albo chłodne pomieszczenie techniczne, nawet gdy przewód od paneli będzie kilka metrów dłuższy. Łatwiejsza diagnostyka, mniejsze wahania temperatury i prostsze połączenie z rozdzielnicą często są warte więcej niż minimalna oszczędność na długości kabla.
Jeśli falownik trafia na zewnątrz, musi być przeznaczony do takiego montażu i osłonięty przed bezpośrednim słońcem. Trzeba też zachować odstępy podane w instrukcji, nie zamykać urządzenia w szczelnej szafce i zostawić miejsce na późniejszą wymianę zabezpieczeń lub wentylatora.

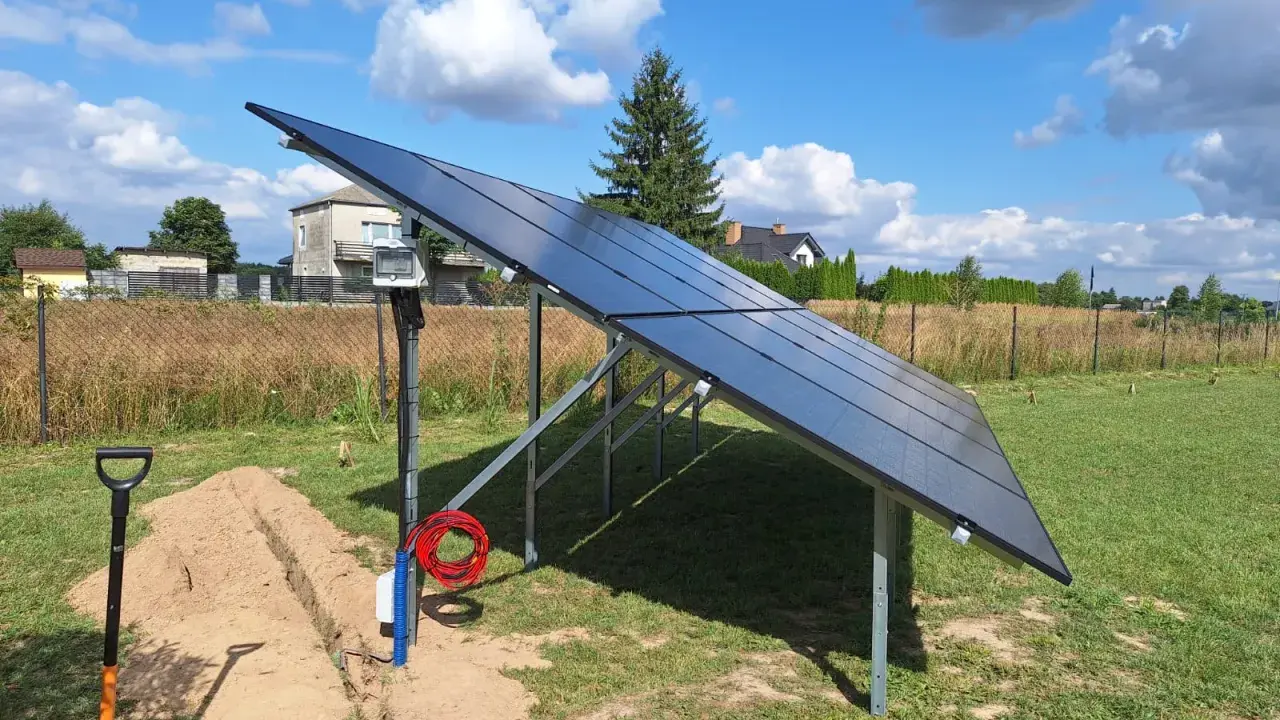

Co zmienia długa trasa z instalacji gruntowej
Przy panelach na dachu odległość do falownika zwykle zamyka się w kilkunastu metrach. Przy instalacji gruntowej sytuacja wygląda inaczej, bo przewody mogą przebiegać przez ogród, przepust pod podjazdem albo wykop o długości 30-50 m.
W takim układzie nie warto automatycznie prowadzić całego odcinka cienkim przewodem. Trzeba rozważyć, czy falownik umieścić przy panelach i poprowadzić dłuższy przewód AC do budynku, czy zamontować go przy rozdzielnicy i zastosować dłuższy przewód DC. Decyzję powinny poprzedzić osobne obliczenia dla strony DC i AC.
Długi przewód w ziemi wymaga odpowiedniej ochrony mechanicznej, właściwego przepustu i zachowania zasad układania kabli. Przy większych odległościach rośnie też znaczenie ochrony przepięciowej. Jeżeli odcinek między modułami a falownikiem przekracza około 10 m, projekt może przewidywać dodatkowy ogranicznik przepięć po stronie paneli, zależnie od układu instalacji i ochrony odgromowej budynku.
Najczęstsze błędy przy wyznaczaniu odległości
- Mierzenie w linii prostej zamiast po rzeczywistej trasie kabla.
- Liczenie tylko jednego przewodu, mimo że obwód DC składa się z przewodu dodatniego i ujemnego.
- Dobieranie kabla wyłącznie według mocy instalacji, bez sprawdzenia prądu i napięcia stringu.
- Prowadzenie przewodów w dużych pętlach, które zwiększają powierzchnię indukowania przepięć.
- Montowanie falownika na rozgrzanym poddaszu albo w ciasnej, niewentylowanej zabudowie.
- Wydłużanie przewodu przez dokładanie wielu połączeń i złączy, zamiast zastosowania jednej poprawnie wykonanej trasy.
Szczególnie często inwestorzy pytają o jedną „dopuszczalną” liczbę metrów, choć ważniejsza jest relacja między długością, przekrojem i napięciem. 30 m dobrze policzonej trasy może być lepsze niż 12 m źle wykonanej instalacji z cienkim kablem, luźnymi złączami i falownikiem narażonym na przegrzewanie.
Odległość to tylko część dobrze zaprojektowanej instalacji
Dla większości domowych instalacji bezpiecznym punktem wyjścia jest umieszczenie falownika w odległości około 5-15 m od paneli, w chłodnym i łatwo dostępnym miejscu. Jeśli trasa jest dłuższa, nie trzeba od razu zmieniać całego układu, lecz trzeba wykonać obliczenia spadku napięcia, dobrać przewód i sprawdzić wymagania producenta.
Ja przy wyborze lokalizacji patrzę na całość: długość obu obwodów, warunki pracy falownika, dostęp serwisowy, ochronę przepięciową i możliwość późniejszego montażu magazynu energii. Dzięki temu kilka dodatkowych metrów przewodu nie staje się problemem, a instalacja zachowuje sprawność i bezpieczeństwo przez lata.
