Licznik energii w domu - rodzaje, odczyt i dobór

Wybór i odczyt licznika energii nie zawsze są oczywiste, zwłaszcza gdy w skrzynce pojawia się kilka rejestrów, oznaczenia OBIS albo informacja o energii oddanej do sieci. Poniżej porządkuję rodzaje liczników, wyjaśniam różnice między nimi i pokazuję, które rozwiązanie ma znaczenie przy domu z fotowoltaiką, ogrzewaniem elektrycznym lub taryfą dwustrefową.

Najważniejsze rodzaje liczników energii elektrycznej

Najprostszy podział dotyczy sposobu pomiaru. W polskich domach można jeszcze spotkać starsze liczniki indukcyjne, ale coraz częściej zastępują je urządzenia elektroniczne, w tym modele z komunikacją zdalną. Różnica nie ogranicza się do wyglądu. Wpływa także na sposób odczytu, liczbę dostępnych informacji i możliwość rozliczania energii w kilku kierunkach.

Licznik indukcyjny

To klasyczne urządzenie z obracającą się tarczą. Jej prędkość zależy od poboru energii, a mechaniczny mechanizm nalicza zużycie w kilowatogodzinach. Taki licznik jest prosty i trwały, lecz oferuje mniej informacji niż współczesne konstrukcje.

Odczyt polega na spisaniu cyfr z licznika, zwykle bez wartości po przecinku. Urządzenie nie przesyła danych automatycznie, nie pokazuje szczegółowego zużycia godzinowego i nie obsługuje wygodnie rozliczeń związanych z energią oddawaną do sieci. W nowym domu nie traktowałbym go jako rozwiązania perspektywicznego.

Licznik elektroniczny

Elektroniczny licznik mierzy energię za pomocą układów pomiarowych, a wynik prezentuje na wyświetlaczu LCD. Może obsługiwać jedną lub kilka stref taryfowych, rejestrować dodatkowe parametry i przechowywać dane potrzebne operatorowi.

Nie każdy licznik elektroniczny jest jednak licznikiem inteligentnym. Sam cyfrowy ekran nie oznacza jeszcze zdalnego odczytu. To ważne rozróżnienie, bo wielu właścicieli domów zakłada, że każdy nowoczesny wyświetlacz automatycznie wysyła dane do operatora.

Licznik zdalnego odczytu

Ten typ urządzenia automatycznie przekazuje dane pomiarowe do operatora systemu dystrybucyjnego. Dzięki temu odczyt może odbywać się bez wizyty inkasenta, a rozliczenia mogą opierać się na rzeczywistym zużyciu zamiast na prognozach.

Urządzenie pozwala także dokładniej analizować pobór prądu. Można sprawdzić, ile energii zużywa się w poszczególnych okresach, co jest szczególnie przydatne przy pompie ciepła, ładowarce samochodu elektrycznego albo ogrzewaniu elektrycznym. Urząd Regulacji Energetyki wskazuje, że do końca 2028 roku liczniki zdalnego odczytu mają objąć co najmniej 80% odpowiednich punktów poboru energii.

Licznik jednofazowy czy trójfazowy

Drugi praktyczny podział dotyczy liczby faz. Licznik jednofazowy pracuje w instalacji zasilanej jedną fazą, natomiast trójfazowy współpracuje z instalacją, w której energia rozdzielana jest między trzy fazy. Nie chodzi wyłącznie o wielkość rachunku, lecz przede wszystkim o moc przyłączeniową i rodzaj odbiorników.

Urządzenie jednofazowe

Jedna faza często wystarcza w małym mieszkaniu lub domu z podstawowymi urządzeniami. Kuchenka, lodówka, pralka, oświetlenie i typowy sprzęt elektroniczny zwykle nie wymagają instalacji trójfazowej, o ile łączna moc nie jest duża.

Ograniczeniem może być jednoczesna praca kilku energochłonnych urządzeń. Gdy w tym samym czasie działa podgrzewacz, piekarnik i klimatyzacja, instalacja jednofazowa szybciej zbliża się do granicy zabezpieczenia.

Urządzenie trójfazowe

Trzy fazy są standardem w nowych domach o większym zapotrzebowaniu na energię. Potrzebują ich między innymi pompy ciepła, płyty indukcyjne, warsztatowe silniki, większe kotły elektryczne i część ładowarek samochodowych.

Instalacja trójfazowa ułatwia rozłożenie obciążenia, ale nie oznacza automatycznie niższych rachunków. O kosztach decyduje ilość pobranej energii, moc urządzeń, sposób użytkowania oraz taryfa. Sam fakt posiadania trzech faz nie daje oszczędności.

Licznik bezpośredni i układ z przekładnikami

W typowym domu licznik jest podłączony bezpośrednio do przewodów instalacji. Przy bardzo dużych prądach stosuje się układy z przekładnikami, czyli elementami, które zmniejszają mierzoną wartość do poziomu bezpiecznego dla aparatury pomiarowej.

W budynku mieszkalnym najczęściej nie trzeba samodzielnie rozstrzygać tego wyboru. Rodzaj układu określa operator na podstawie parametrów przyłącza i mocy. Samodzielna wymiana albo ingerencja w zabezpieczenia jest niedopuszczalna i może oznaczać ryzyko porażenia oraz problemy z rozliczeniem.

Liczniki jednokierunkowe i dwukierunkowe przy fotowoltaice

Instalacja fotowoltaiczna zmienia sposób patrzenia na pomiar energii. Dom nie tylko pobiera prąd z sieci, ale może też przekazywać nadwyżki do sieci. Wtedy potrzebne jest urządzenie, które rozróżnia energię pobraną i energię oddaną.

Licznik jednokierunkowy

Klasyczny licznik jednokierunkowy rejestruje energię płynącą z sieci do odbiorcy. Nie jest przeznaczony do poprawnego rozliczania energii generowanej przez mikroinstalację. Przy fotowoltaice pozostawienie takiego urządzenia może prowadzić do błędnych wskazań albo nieprawidłowego rozliczenia.

Licznik dwukierunkowy

Licznik dwukierunkowy zapisuje dwa przepływy. Pierwszy dotyczy energii pobranej z sieci, a drugi energii oddanej do sieci. W elektronicznych licznikach te informacje są zwykle dostępne pod kodami OBIS.

• 1.8.0 oznacza całkowitą energię czynną pobraną z sieci.
• 2.8.0 oznacza całkowitą energię czynną oddaną do sieci.
• 1.8.1 i 1.8.2 pokazują pobór w poszczególnych strefach taryfowych.

Przy instalacji fotowoltaicznej nie wystarczy sprawdzić, czy licznik ma ekran. Trzeba potwierdzić, że został skonfigurowany do pomiaru dwukierunkowego i że operator zaakceptował układ pomiarowy. Montaż paneli nie oznacza automatycznej wymiany licznika, dlatego formalności warto ustalić przed uruchomieniem instalacji.

Taryfa G11, G12 i inne ustawienia licznika

Częstym nieporozumieniem jest utożsamianie taryfy z typem licznika. G11, G12 czy G12w opisują sposób rozliczania energii, natomiast licznik jest urządzeniem, które rejestruje pobór zgodnie z zaprogramowanym układem.

Przejście na taryfę dwustrefową ma sens tylko wtedy, gdy odpowiednio duża część zużycia przypada na tańszą strefę. Sama obietnica niższej ceny nocą nie wystarczy. Jeśli większość energii pobieramy w godzinach droższych, rachunek może wcale nie spaść.

Przed zmianą taryfy analizuję zwykle nie jeden rachunek, lecz kilka miesięcy zużycia. Znaczenie ma też sezonowość. Dom z pompą ciepła może zużywać zdecydowanie więcej energii zimą, a wtedy proporcje między strefami są inne niż latem.

Jak odczytać licznik i nie pomylić danych

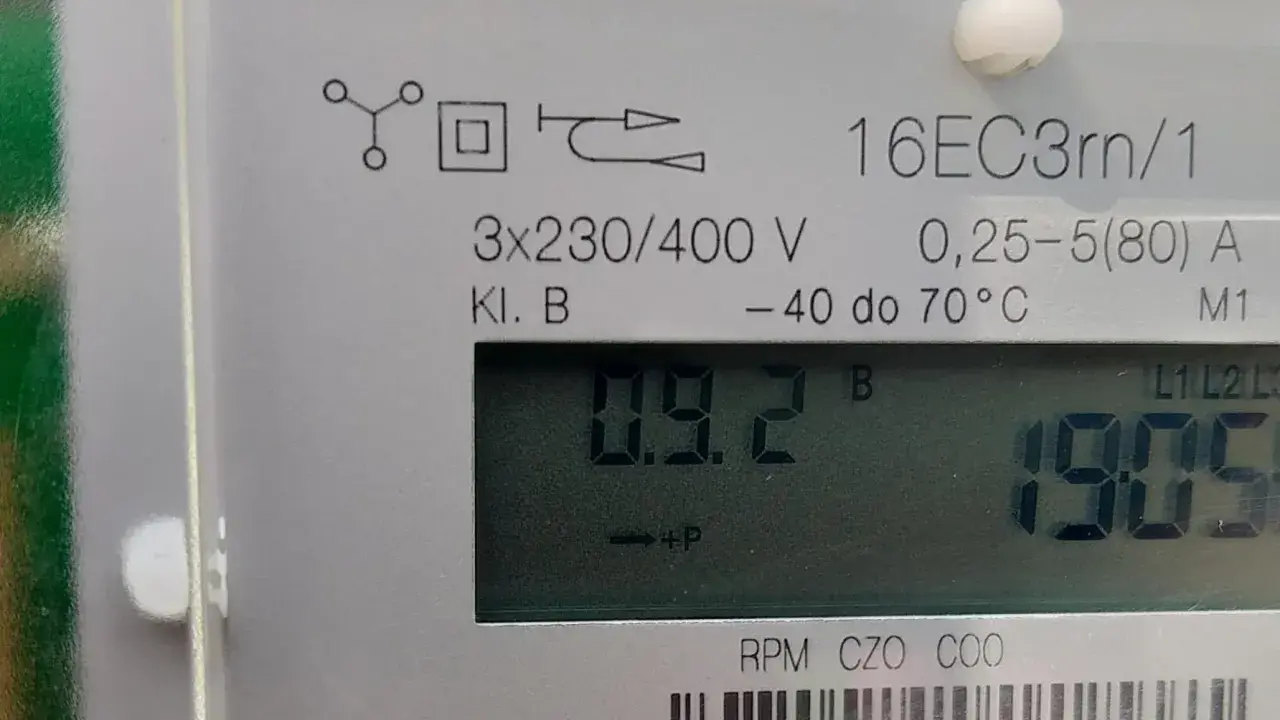

Na liczniku elektronicznym informacje zmieniają się automatycznie co kilka sekund. Warto poczekać na właściwy kod zamiast spisywać pierwszą liczbę widoczną na ekranie. Najważniejsze jest rozpoznanie, czy odczyt dotyczy poboru, oddania energii, konkretnej strefy czy numeru urządzenia.

Najczęstsze oznaczenia

• 1.8.0 lub podobne wskazanie oznacza pobraną energię czynną.
• 2.8.0 odnosi się do energii oddanej do sieci.
• 0.9.1 może wskazywać aktualny czas, a inne kody techniczne opisują parametry urządzenia.
• Jednostką rozliczeniową jest najczęściej kWh, czyli kilowatogodzina.

Licznik indukcyjny odczytuje się bezpośrednio z mechanicznego rejestru. W liczniku elektronicznym trzeba zwracać uwagę na cyfry przed przecinkiem, a sposób uwzględniania części dziesiętnych zależy od instrukcji operatora. Przy zgłaszaniu stanu dobrze zrobić zdjęcie, na którym widać zarówno wskazanie, jak i numer licznika.

Przeczytaj również: Instalacja trójfazowa w domu - kiedy warto ją zaplanować?

Co zrobić przy podejrzeniu błędnego pomiaru

Najpierw porównałbym aktualny odczyt z poprzednią fakturą i sprawdził, czy nie został pomylony rejestr 1.8.0 z 2.8.0. Warto też wyłączyć na chwilę wszystkie odbiorniki i obserwować, czy licznik nadal rejestruje wyraźny pobór.

Jeśli wskazania nadal budzą wątpliwości, zgłoszenie należy skierować do operatora systemu dystrybucyjnego. Nie wolno samodzielnie otwierać obudowy ani plomb. Kontrola, ekspertyza i ewentualna wymiana powinny odbywać się przez uprawnione służby lub elektryka działającego w odpowiednim zakresie.

Jaki licznik sprawdzi się w energooszczędnym domu

W nowym budynku najrozsądniejszym rozwiązaniem jest zazwyczaj elektroniczny licznik zdalnego odczytu, dobrany do instalacji jedno- albo trójfazowej. Przy fotowoltaice powinien dodatkowo obsługiwać pomiar dwukierunkowy, a przy rozliczeniu G12 musi rejestrować odpowiednie strefy czasowe.

Przed przyłączeniem domu sprawdziłbym cztery rzeczy:

1. czy budynek potrzebuje jednej czy trzech faz,
2. jaką moc przyłączeniową przewidziano dla pompy ciepła, płyty i ładowarki,
3. czy planowana instalacja fotowoltaiczna będzie wymagała licznika dwukierunkowego,
4. czy profil zużycia uzasadnia taryfę inną niż G11.

Nie wybiera się licznika wyłącznie na podstawie ceny urządzenia. W praktyce ważniejsze są zgodność z wymaganiami operatora, poprawna konfiguracja i możliwość późniejszej analizy zużycia. Właściciel domu nie zawsze kupuje sam licznik, ponieważ urządzenie pomiarowe zwykle pozostaje elementem infrastruktury operatora.

Dobry licznik zaczyna się od właściwego dopasowania instalacji

Najważniejsze rozróżnienia są proste: licznik może być indukcyjny lub elektroniczny, jednofazowy lub trójfazowy, jednokierunkowy lub dwukierunkowy, a także wyposażony w zdalną komunikację. Dopiero połączenie tych cech z taryfą i sposobem użytkowania domu pokazuje, czy układ pomiarowy rzeczywiście odpowiada potrzebom.

Przy budowie energooszczędnego domu nie skupiałbym się wyłącznie na samym urządzeniu. Największą różnicę daje dopasowanie mocy przyłączeniowej, taryfy i harmonogramu pracy odbiorników. Dobrze skonfigurowany licznik nie zmniejsza sam rachunku, ale pozwala zobaczyć, gdzie energia naprawdę znika i jak skutecznie ograniczyć niepotrzebny pobór.
