Rozdzielnica elektryczna w domu - jak ją dobrze zaplanować?

Nowy dom może mieć świetnie dobrane urządzenia, ale bez dobrze zaplanowanej rozdzielnicy szybko pojawiają się problemy z bezpieczeństwem, rozbudową i wygodą obsługi. W tekście pokazuję, jak zaplanować budowę rozdzielni elektrycznej, jakie aparaty dobrać, jak poprowadzić podział obwodów, ile może kosztować wykonanie oraz jak sprawdzić instalację przed oddaniem jej do użytkowania.

Od czego zacząć planowanie rozdzielnicy

Rozdzielnica nie powinna być dobierana na końcu, kiedy przewody są już ułożone, a tynkarz czeka na zamknięcie bruzd. Najpierw określam moc przyłączeniową, układ sieci, liczbę faz oraz planowane odbiorniki. Inaczej projektuje się instalację dla małego domu z ogrzewaniem gazowym, a inaczej dla budynku z pompą ciepła, płytą indukcyjną, fotowoltaiką i ładowarką samochodu.

Podstawą są warunki przyłączenia od operatora oraz projekt instalacji. Znajdują się w nich między innymi informacje o zabezpieczeniu głównym, miejscu rozgraniczenia własności i wymaganym sposobie ochrony. W praktyce oznacza to, że nie można bezpiecznie założyć, iż każda rozdzielnica będzie pasować do każdego domu.

Podział obwodów ma większe znaczenie niż sama liczba modułów

W domu jednorodzinnym rozdzielam osobno obwody oświetleniowe i gniazdowe. Kuchnia, łazienka, garaż, kotłownia, ogród oraz urządzenia o dużej mocy powinny mieć własne, logicznie opisane obwody. Takie rozwiązanie ogranicza skutki awarii i ułatwia znalezienie przyczyny zadziałania zabezpieczenia.

Już na tym etapie przewiduję także miejsce na minimum kilka dodatkowych modułów. Oszczędność na zbyt małej obudowie szybko znika, gdy trzeba dołożyć ochronę przepięciową, sterowanie ogrzewaniem albo zabezpieczenie ładowarki.

Z jakich elementów składa się domowa rozdzielnica

Rozdzielnica jest połączeniem obudowy, szyn, przewodów oraz aparatów zabezpieczających i sterujących. Jej wyposażenie wynika z projektu, ale w typowym domu spotyka się kilka powtarzalnych grup urządzeń.

• Rozłącznik główny pozwala odłączyć zasilanie całego budynku podczas prac serwisowych lub awarii.
• Wyłączniki nadprądowe chronią przewody przed przeciążeniem i skutkami zwarć.
• Wyłączniki różnicowoprądowe wykrywają prąd uciekający poza prawidłowy obwód i mogą ograniczyć ryzyko porażenia.
• Ogranicznik przepięć SPD zmniejsza skutki przepięć pochodzących między innymi od wyładowań atmosferycznych i zakłóceń w sieci.
• Szyny PE i N służą do uporządkowanego prowadzenia przewodów ochronnych i neutralnych.
• Listwy rozdzielcze oraz szyny grzebieniowe ułatwiają bezpieczne i czytelne połączenie aparatów.
• Moduły sterujące, takie jak przekaźniki, styczniki, zegary lub kontrolery, pojawiają się wtedy, gdy instalacja obsługuje automatykę.

W nowych instalacjach trzeba zachować oddzielny przewód ochronny PE i neutralny N w obwodach odbiorczych. Miejsce rozdziału przewodu PEN, jeśli występuje w danym układzie sieci, wynika z projektu i warunków technicznych. Późniejsze łączenie PE i N za tym punktem jest poważnym błędem.

Obudowa natynkowa czy podtynkowa

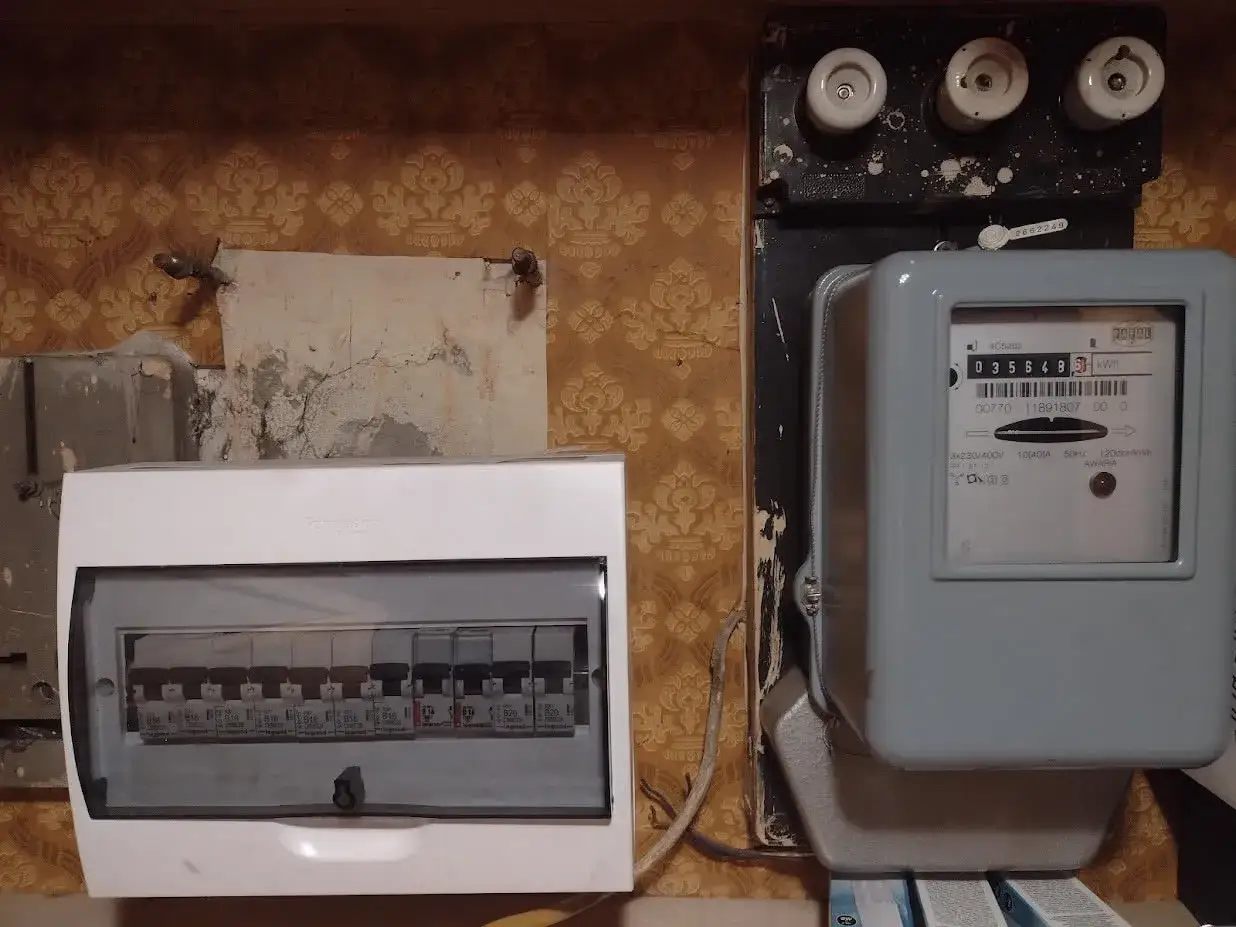

Obudowa podtynkowa wygląda schludniej, ale wymaga przygotowania odpowiedniej wnęki i dokładnego osadzenia. Natynkowa jest prostsza w montażu i często lepiej sprawdza się w garażu, kotłowni lub podczas modernizacji istniejącej instalacji. W obu przypadkach liczy się odpowiednia liczba modułów, stopień ochrony IP i możliwość późniejszego serwisowania.

Nie montowałbym rozdzielnicy w miejscu narażonym na skraplanie pary, zalanie, wysoką temperaturę albo przypadkowe uderzenia. Powinna być łatwo dostępna, ale nie może przeszkadzać w komunikacji. Przed jej zamówieniem sprawdzam również, z której strony wchodzą przewody i czy drzwi obudowy otworzą się bez kolizji z innymi instalacjami.

Jak przebiega montaż krok po kroku

Sam proces jest powtarzalny, ale każdy etap ma znaczenie dla późniejszego bezpieczeństwa. Pośpiech zwykle kończy się źle opisanymi przewodami, brakiem miejsca albo koniecznością przerabiania połączeń.

1. Analiza projektu i warunków przyłączenia. Elektryk sprawdza układ sieci, moc, przewidywane obciążenia oraz miejsce montażu.
2. Dobór obudowy i aparatów. Ustala się liczbę modułów, rodzaj zabezpieczeń, sposób ochrony przepięciowej i ewentualne moduły sterujące.
3. Przygotowanie miejsca. Osadza się obudowę, wykonuje przepusty i przygotowuje trasy przewodów bez ostrych załamań i przypadkowych skrzyżowań.
4. Wprowadzenie oraz opisanie przewodów. Każdy przewód powinien mieć zaplanowane miejsce i czytelny opis odpowiadający schematowi.

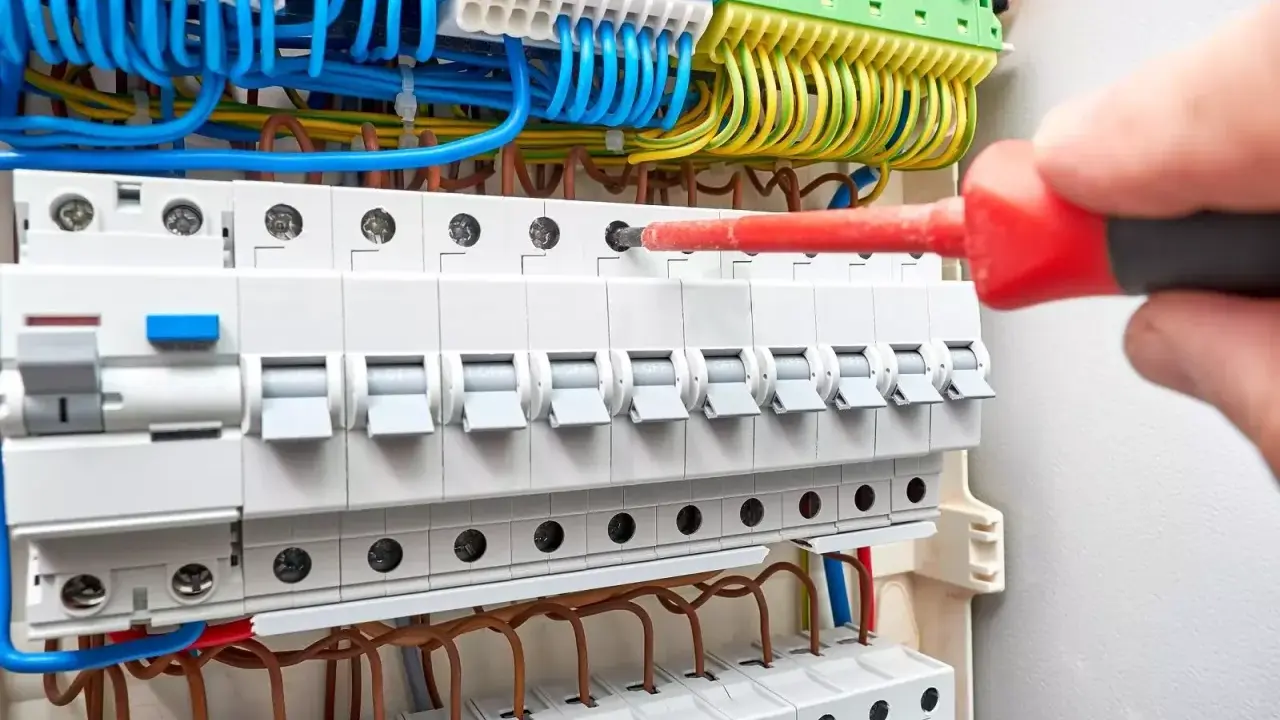

5. Montaż aparatów i połączeń. Urządzenia instaluje się na szynie DIN, a połączenia wykonuje zgodnie ze schematem i wymaganiami producenta.
6. Sprawdzenie mechaniczne. Kontroluje się dokręcenie zacisków, ułożenie przewodów, osłony części czynnych i zamknięcie niewykorzystanych pól.
7. Pomiary i dokumentacja. Po zakończeniu prac wykonuje się pomiary ochronne i sporządza protokół.

W domach energooszczędnych warto od razu zaplanować osobne przepusty i miejsce na przewody do fotowoltaiki, magazynu energii, rekuperacji, rolet oraz ładowarki samochodowej. Nie wszystkie urządzenia muszą być instalowane od razu, ale późniejsze doprowadzenie przewodów po wykończeniu domu jest zwykle znacznie droższe.

Gdzie najlepiej umieścić rozdzielnicę

Najczęściej sprawdza się korytarz, wiatrołap, pomieszczenie techniczne albo garaż. Rozdzielnica powinna być dostępna dla obsługi, ale nie powinna znajdować się w miejscu, w którym może zostać zasłonięta szafą lub zabudową.

Przy długich trasach między rozdzielnicą a odbiornikami rosną spadki napięcia i koszty przewodów. Z drugiej strony przeniesienie jej w przypadkowe, wilgotne miejsce tylko po to, by skrócić jeden odcinek, nie jest dobrą decyzją. Liczy się cały układ instalacji, a nie pojedynczy przewód.

Jak dobiera się zabezpieczenia do domu

Najczęstszy błąd polega na kopiowaniu gotowego schematu z internetu. Zabezpieczenie dobiera się do przekroju przewodu, sposobu jego ułożenia, długości obwodu, spodziewanego prądu zwarciowego i charakterystyki odbiornika. Wyłącznik B16 nie jest automatycznie właściwy tylko dlatego, że zasila gniazdo.

Wyłączniki nadprądowe

Charakterystyka B jest często spotykana w obwodach domowych, natomiast charakterystyka C może być stosowana przy odbiornikach z większym prądem rozruchowym. To jednak nie jest decyzja podejmowana wyłącznie na podstawie nazwy urządzenia. Przewód musi być chroniony przed przegrzaniem, a zabezpieczenie powinno współpracować z zabezpieczeniami znajdującymi się wcześniej w instalacji.

Wyłączniki różnicowoprądowe

RCD o prądzie zadziałania 30 mA jest powszechnie stosowany jako dodatkowa ochrona obwodów końcowych. W praktyce nie warto podłączać całego domu pod jeden wyłącznik różnicowoprądowy, ponieważ pojedyncza usterka może wtedy wyłączyć oświetlenie, lodówkę i urządzenia techniczne jednocześnie.

Lepszy podział to kilka grup RCD albo aparaty różnicowoprądowe z członem nadprądowym, czyli RCBO, dla wybranych obwodów. Przy pompie ciepła, ładowarce samochodowej, falowniku lub urządzeniach z elektroniką trzeba sprawdzić wymagany typ RCD i sposób wykrywania składowej stałej w dokumentacji producenta.

Przeczytaj również: Jak wygląda piorunochron przy domu i z czego się składa?

Ochrona przepięciowa i fotowoltaika

Ogranicznik typu 2 jest częstym elementem rozdzielnicy głównej. Jeżeli budynek ma instalację odgromową, zasilanie napowietrzne lub szczególne warunki narażenia, może być potrzebny inny układ, na przykład ochrona typu 1+2. Dobór zależy od połączenia budynku z siecią, uziemienia i odległości między urządzeniami.

Przy fotowoltaice ochrona powinna obejmować również stronę prądu stałego i przemiennego, zgodnie z projektem instalacji. Dokładanie przypadkowych ochronników do gotowej rozdzielnicy bez sprawdzenia uziemienia i koordynacji aparatów daje złudne poczucie bezpieczeństwa.

Co najczęściej psuje dobrze zaplanowaną instalację

Problemy zwykle nie wynikają z jednego spektakularnego błędu, tylko z kilku pozornie drobnych oszczędności. Zbyt mała obudowa, brak opisów i wspólny przewód neutralny dla różnych grup RCD potrafią utrudnić późniejszą eksploatację bardziej niż sam koszt aparatury.

• Za mała rozdzielnica uniemożliwia rozbudowę i zmusza do dokładania kolejnej obudowy.
• Wspólny neutralny za kilkoma RCD powoduje przypadkowe zadziałania i utrudnia diagnostykę.
• Łączenie PE i N w niewłaściwym miejscu narusza sposób działania ochrony przeciwporażeniowej.
• Brak ochrony przepięciowej zwiększa ryzyko uszkodzenia elektroniki w domu.
• Jeden obwód dla zbyt wielu odbiorników powoduje przeciążenia i ogranicza wygodę użytkowania.
• Nieopisane przewody wydłużają każdą późniejszą naprawę lub modernizację.
• Zakrycie rozdzielnicy zabudową utrudnia szybkie odłączenie zasilania.

Nie zgadzam się z podejściem, że najważniejsza jest sama marka aparatów. Dobry produkt nie naprawi źle zaprojektowanego obwodu. Znacznie większą różnicę robi spójny schemat, poprawne dokręcenie zacisków, selektywność zabezpieczeń i rzetelne pomiary.

Ile kosztuje wykonanie rozdzielnicy

Cena zależy od liczby obwodów, wielkości obudowy, klasy aparatów, zakresu prac i regionu Polski. Inaczej wycenia się samo osadzenie skrzynki, a inaczej kompletną prefabrykację z opisami, podłączeniem przewodów i pomiarami.

To widełki orientacyjne, a nie cennik wiążący dla każdej budowy. Największy błąd przy porównywaniu ofert polega na sprawdzaniu wyłącznie ceny montażu. Trzeba zapytać, czy w wycenie są aparaty, obudowa, opis obwodów, pomiary, protokół i ewentualne poprawki.

Odbiór instalacji zaczyna się od pomiarów

Po zakończeniu montażu elektryk powinien wykonać pomiary wymagane dla danego układu instalacji. W zależności od zakresu obejmują one między innymi ciągłość przewodów ochronnych i połączeń wyrównawczych, rezystancję izolacji, skuteczność samoczynnego wyłączenia zasilania oraz działanie wyłączników różnicowoprądowych.

Do dokumentacji warto dołączyć schemat rozdzielnicy, opis aparatów i protokół pomiarów. Przydaje się to podczas odbioru budynku, sprzedaży nieruchomości, likwidacji awarii oraz rozbudowy instalacji po kilku latach. Test przyciskiem „T” na RCD nie zastępuje pełnego pomiaru, ponieważ sprawdza tylko mechanizm urządzenia, a nie całą instalację.

Prace przy rozdzielnicy wykonuje osoba z odpowiednimi kwalifikacjami i doświadczeniem. Inwestor może zaplanować liczbę obwodów, wybrać miejsce i omówić przyszłe potrzeby, ale dobór zabezpieczeń, podłączenie oraz pomiary powinny pozostać po stronie fachowca.

Dobrze zaplanowana rozdzielnica zostawia miejsce na przyszłość

Najrozsądniejsza instalacja nie jest ani maksymalnie rozbudowana, ani skrojona na dzisiejsze potrzeby co do jednego modułu. Powinna mieć czytelny podział, rezerwę miejsca i możliwość bezpiecznej rozbudowy o technologie, które mogą pojawić się za kilka lat.

Przed zamknięciem ścian warto jeszcze raz przejść po domu z elektrykiem i sprawdzić lokalizację wszystkich odbiorników. Dodatkowy przewód, pusty przepust lub kilka wolnych modułów kosztują niewiele na etapie budowy, a później mogą oszczędzić kucia, przerw w użytkowaniu i kosztownej przebudowy.
