Metalowy pręt wystający ponad komin to tylko najbardziej charakterystyczny, ale nie zawsze obecny element ochrony odgromowej. Pokazuję, jak wygląda piorunochron przy domu, z czego składa się cała instalacja, czym różnią się rozwiązania na dachu spadzistym i płaskim oraz po czym poznać, że system został wykonany poprawnie.
Najważniejszy obraz instalacji odgromowej
- Piorunochron to nie pojedynczy pręt, lecz połączony system przewodów i uziemienia.
- Na dachu znajdują się zwody, czyli metalowe elementy przechwytujące prąd wyładowania.
- Po elewacji biegną przewody odprowadzające, zwykle prowadzone możliwie najkrótszą trasą do ziemi.
- W gruncie pracuje uziom fundamentowy, otokowy lub pionowy.
- Instalacja odgromowa nie zastępuje ochrony przeciwprzepięciowej urządzeń elektrycznych.
Jak wygląda piorunochron przy domu jednorodzinnym
Najczęściej widać go jako cienki, metalowy przewód poprowadzony wzdłuż kalenicy, krawędzi dachu albo komina. Z dachu schodzi pionowo po elewacji, a przy ziemi łączy się z elementem kontrolnym i uziemieniem. Taki układ przypomina prostą, geometryczną sieć, która obejmuje najwyższe i najbardziej wystające części budynku.
Ważne jest jednak to, że piorunochron nie zawsze ma formę jednej wysokiej iglicy. W domu jednorodzinnym często stosuje się zwody poziome, czyli druty lub taśmy ułożone na dachu. Pionowy maszt pojawia się wtedy, gdy trzeba chronić konkretny punkt, na przykład komin, antenę, urządzenie techniczne albo część instalacji fotowoltaicznej.
Moim zdaniem największym nieporozumieniem jest traktowanie piorunochronu jak „magnesu na pioruny”. Jego zadaniem nie jest przyciąganie wyładowań, lecz przejęcie prądu w sytuacji uderzenia i przeprowadzenie go bezpieczną, zaplanowaną drogą do ziemi.

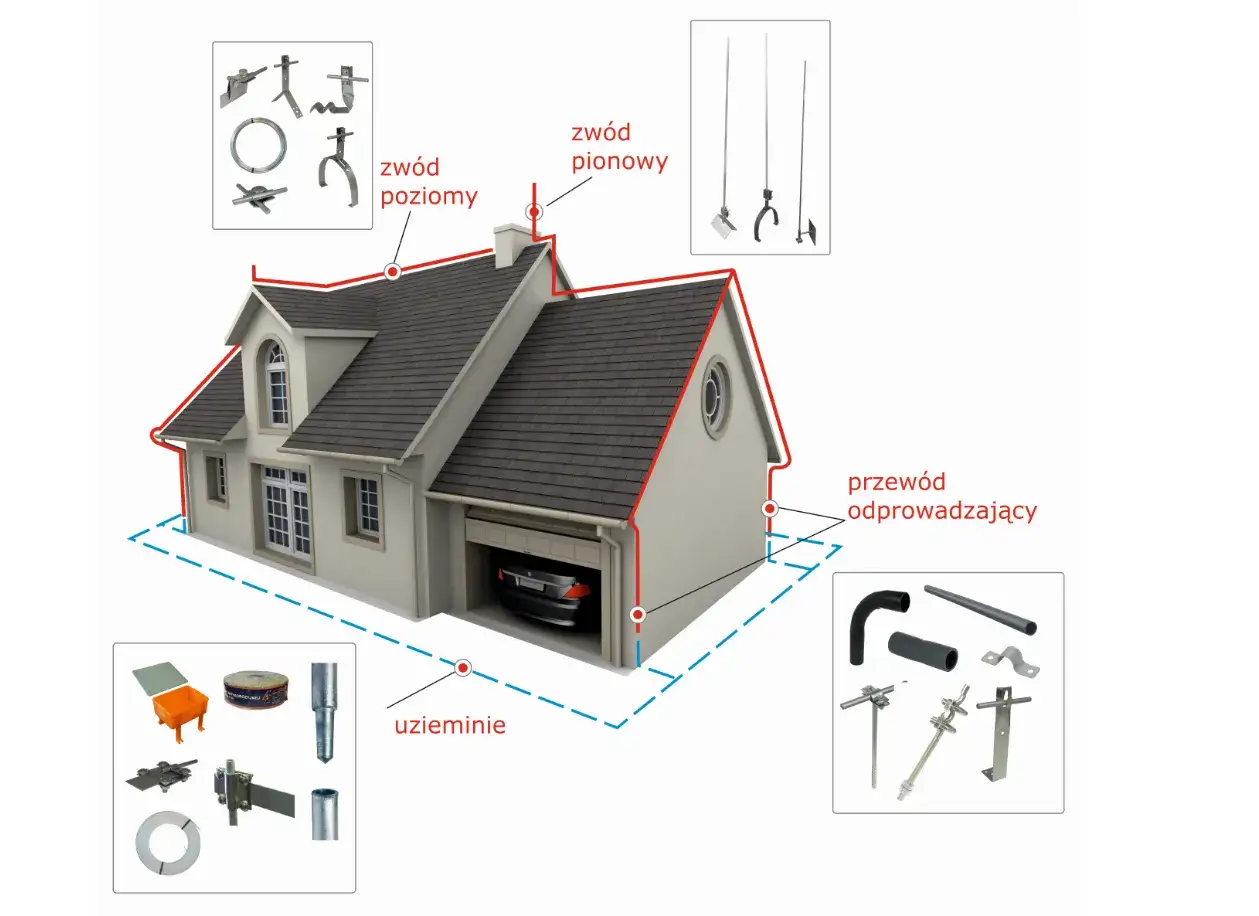

Z czego składa się widoczna część instalacji
Cały system składa się z kilku współpracujących elementów. Jeśli brakuje któregoś z nich albo połączenie jest luźne, sam metalowy przewód na kalenicy nie zapewni skutecznej ochrony.
| Element | Gdzie go widać | Jak wygląda i do czego służy |
|---|---|---|
| Zwody | Dach, kalenica, krawędzie, kominy | Metalowe druty, taśmy, maszty lub iglice przejmujące prąd piorunowy. |
| Przewody odprowadzające | Elewacja lub przestrzeń pod warstwą wykończeniową | Pionowe przewody łączące zwody z uziemieniem. |
| Złącza kontrolne | Dolna część elewacji, zwykle w dostępnych miejscach | Rozłączane połączenia pozwalające wykonać pomiary instalacji. |
| Uziom | Pod ziemią, niewidoczny po zakończeniu budowy | Metalowy element oddający prąd do gruntu. |
| Uchwyty i zaciski | Na dachu i ścianach | Mocują przewody oraz zapewniają trwałe połączenia między częściami systemu. |
Zwody na dachu
Zwody poziome najczęściej biegną wzdłuż kalenicy, okapu i bocznych krawędzi połaci. Dodatkowe odcinki zabezpieczają kominy oraz inne elementy wystające ponad dach. Wykonuje się je między innymi ze stali ocynkowanej, stali nierdzewnej lub miedzi, przy czym materiały trzeba dobierać tak, aby nie powodowały korozji kontaktowej.
Przy pokryciu z blachy część dachu może zostać wykorzystana jako zwód naturalny, ale nie dzieje się to automatycznie. Liczy się między innymi grubość i ciągłość pokrycia, sposób łączenia arkuszy oraz projekt całego systemu. Sama blaszana połać nie jest gwarancją ochrony.
Przewody odprowadzające
Z dachu przewody schodzą do ziemi po zewnętrznych ścianach albo są prowadzone w specjalnie przygotowanych warstwach budynku. Powinny biec możliwie krótką i prostą trasą, bez niepotrzebnych załamań. Każdy ostry zakręt zwiększa ryzyko powstania niebezpiecznych różnic potencjałów i utrudnia prawidłowe odprowadzenie energii.
Na elewacji przewód może być widoczny jako metalowy drut zamocowany uchwytami albo pozostawać mniej rzucający się w oczy, jeśli został zaplanowany już na etapie budowy. Ukrycie go pod tynkiem nie poprawia działania instalacji. Najważniejsze pozostają jego ciągłość, właściwe połączenia i dostęp do punktów kontrolnych.
Różne dachy oznaczają różny wygląd piorunochronu
To, co widzimy na budynku, zależy od kształtu dachu, rodzaju pokrycia i obecności urządzeń technicznych. Dlatego dwa poprawnie zabezpieczone domy mogą wyglądać zupełnie inaczej.
Dach spadzisty

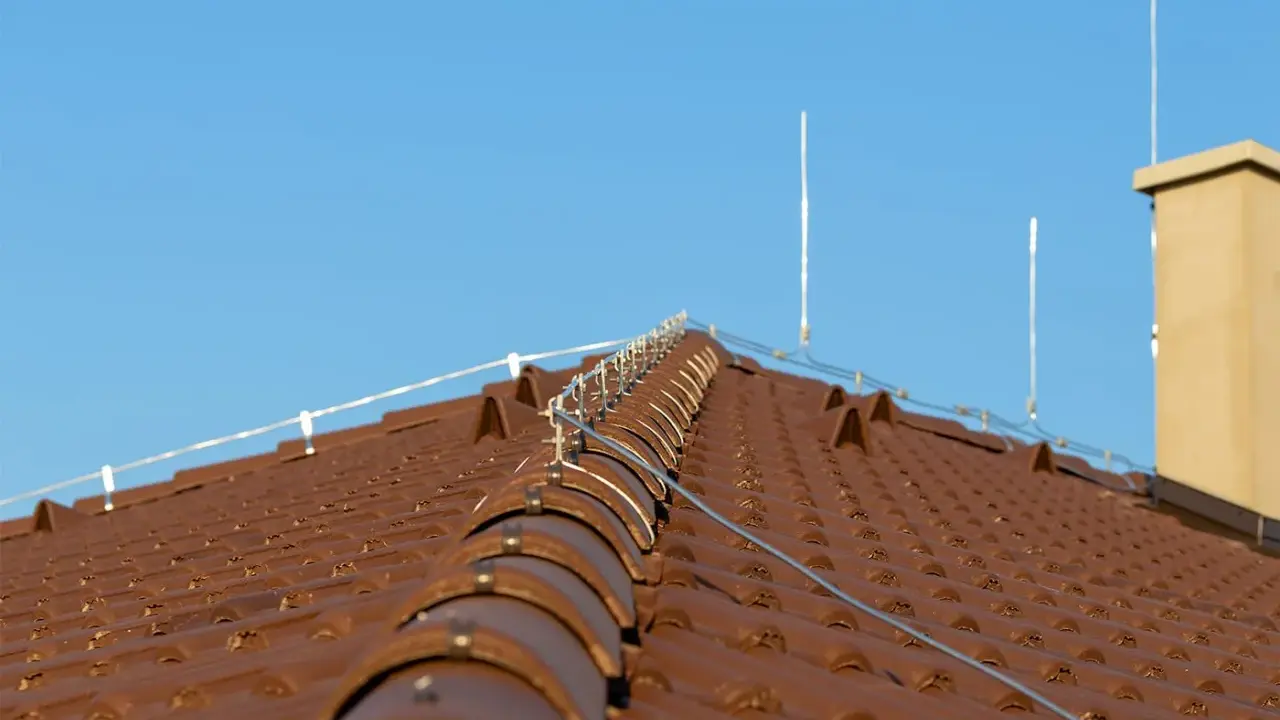

Na dachu spadzistym przewód zwykle biegnie wzdłuż kalenicy oraz krawędzi połaci. Przy kominach i innych wystających fragmentach pojawiają się dodatkowe uchwyty, odcinki przewodu albo niewielkie iglice. Na pierwszy rzut oka instalacja może wyglądać niepozornie, ponieważ jej elementy mają często średnicę około 8 mm, choć dokładne rozwiązanie zależy od materiału i projektu.
Dach płaski
Na dachu płaskim zwody mogą tworzyć układ przewodów poprowadzonych po obwodzie i w poprzek połaci. Czasami stosuje się maszty z podstawami obciążeniowymi, których nie mocuje się bezpośrednio do warstwy hydroizolacji. Takie rozwiązanie ogranicza ryzyko przecieków, ale wymaga sprawdzenia nośności dachu i prawidłowego rozmieszczenia elementów.
Dach z blachy lub dachówki
Blacha może pełnić funkcję elementu naturalnego, natomiast dachówka sama w sobie nie przewodzi prądu. W praktyce na dachu z dachówki łatwiej rozpoznać osobny drut prowadzony na uchwytach. Przy blasze część instalacji może być mniej widoczna, lecz nadal potrzebne są poprawne połączenia z przewodami odprowadzającymi i uziomem.
Przeczytaj również: Instalacja trójfazowa w domu - kiedy warto ją zaplanować?
Dom z fotowoltaiką
Panele fotowoltaiczne nie są piorunochronem. Mogą zwiększyć liczbę metalowych elementów na dachu, dlatego trzeba sprawdzić ich odległość od zwodów, sposób prowadzenia przewodów oraz ochronę przeciwprzepięciową po stronie stało- i zmiennoprądowej. Instalacja PV wymaga skoordynowania z ochroną odgromową, a nie przypadkowego dołączenia do istniejącego drutu.
Czego nie widać, a bez czego system nie działa
Najważniejsza część piorunochronu znajduje się pod ziemią. Uziom może mieć formę stalowej taśmy lub przewodu ułożonego wokół budynku, elementów połączonych z fundamentem albo pionowych prętów wbitych w grunt. Z zewnątrz zwykle widać tylko przewód schodzący do punktu kontrolnego, a reszta pozostaje niewidoczna.
W nowych domach dobrym rozwiązaniem jest zaplanowanie uziomu fundamentowego przed wykonaniem płyty lub fundamentów. Przy istniejącym budynku można stosować uziom otokowy albo pionowy, jednak wybór zależy od warunków gruntowych, dostępnego miejsca i wyników pomiarów.
Sam uziom również nie chroni wszystkich urządzeń w domu. Prąd piorunowy i przepięcia mogą przedostać się przewodami zasilającymi, telekomunikacyjnymi lub instalacjami technicznymi. Dlatego pełna ochrona obejmuje także połączenia wyrównawcze i ograniczniki przepięć dobrane do instalacji elektrycznej budynku.
To szczególnie istotne w energooszczędnym domu, w którym pracują falownik, pompa ciepła, automatyka, routery i rozbudowane systemy sterowania. Piorunochron chroni drogę odgromową, natomiast ograniczniki przepięć zmniejszają ryzyko uszkodzenia elektroniki.Po czym poznać poprawnie wykonany piorunochron
Nie da się ocenić całej instalacji wyłącznie na podstawie zdjęcia dachu. Można jednak wychwycić kilka sygnałów ostrzegawczych, zanim poprosi się elektryka o dokładne pomiary.
- Przewód nie powinien wisieć luźno ani opierać się przypadkowo o obróbkę blacharską.
- Uchwyty powinny być stabilne, a połączenia wolne od widocznej korozji i uszkodzeń.
- Przewód odprowadzający nie powinien kończyć się bez połączenia z uziemieniem.
- Złącze kontrolne powinno być dostępne do oględzin i pomiarów.
- Metalowe elementy dachu, rynny, anteny i instalacja fotowoltaiczna powinny zostać uwzględnione w projekcie.
W praktyce sprawdza się nie tylko ciągłość przewodów, ale też rezystancję uziemienia i stan zacisków. Kontrole instalacji piorunochronnej wykonuje się w ramach okresowych przeglądów budynku, a dodatkowe sprawdzenie ma sens po remoncie dachu, montażu paneli, uderzeniu pioruna lub zauważeniu korozji.
Nie polecałbym samodzielnego przerabiania systemu. Przesunięcie jednego przewodu, odłączenie zacisku albo dołożenie masztu bez analizy całości może pogorszyć ochronę zamiast ją poprawić. Projektant lub wykwalifikowany elektryk powinien oprzeć rozwiązanie na ocenie ryzyka i wymaganiach serii PN-EN 62305.
Na co zwrócić uwagę przed budową lub remontem dachu
Najlepszy moment na zaplanowanie piorunochronu przypada przed wykonaniem pokrycia dachowego i elewacji. Wtedy można przygotować przepusty, uziom fundamentowy, miejsca pod złącza kontrolne oraz trasy przewodów bez późniejszego kucia ścian.Jeżeli dom już stoi, nie oznacza to jednak, że pozostaje tylko widoczny drut na elewacji. Można dobrać rozwiązanie do istniejącej konstrukcji, lecz trzeba uwzględnić dach, kominy, anteny, rynny, instalację PV i wszystkie metalowe elementy znajdujące się w pobliżu. Estetyka jest ważna, ale ciągłość i bezpieczeństwo połączeń są ważniejsze.
Najprostsza zasada brzmi więc tak: oglądany z zewnątrz piorunochron powinien wyglądać jak uporządkowana sieć przewodów prowadzących od najwyższych punktów domu do ziemi. Jeśli widoczna jest tylko pojedyncza iglica, a nie wiadomo, gdzie znajduje się uziemienie i złącze kontrolne, trudno uznać taki widok za kompletny obraz ochrony.
