Gdy budujesz dom, pytanie o piorunochron pojawia się zwykle przy projekcie dachu, fotowoltaice albo odbiorze instalacji elektrycznej. Jeśli zastanawiasz się, czy instalacja odgromowa jest obowiązkowa, odpowiedź brzmi: nie w każdym budynku, ale o konieczności jej wykonania decyduje ocena ryzyka oraz wymagania techniczne dla konkretnego obiektu. Wyjaśniam, kiedy ochrona jest wymagana, co powinna obejmować, ile może kosztować i jak nie pomylić jej z samym uziemieniem lub ochroną przepięciową.
O potrzebie ochrony odgromowej decyduje charakterystyka budynku
- Nie każdy dom jednorodzinny musi mieć piorunochron z samego faktu, że jest budynkiem mieszkalnym.
- Decyzję opiera się na analizie ryzyka według PN-EN 62305-2, a nie wyłącznie na powierzchni lub wysokości domu.
- Największe znaczenie mają między innymi lokalizacja, konstrukcja, rodzaj dachu, materiały i wyposażenie elektryczne.
- Instalacja odgromowa to nie tylko drut na dachu, lecz także przewody odprowadzające, uziom i połączenia wyrównawcze.
- Dla typowego domu kompletna instalacja kosztuje orientacyjnie około 4-9 tys. zł brutto, zależnie od zakresu prac.
Obowiązek zależy od ryzyka, a nie od samego faktu posiadania domu
Polskie warunki techniczne wskazują, że budynek należy wyposażyć w instalację chroniącą przed wyładowaniami atmosferycznymi wtedy, gdy wynika to z Polskich Norm dotyczących ochrony odgromowej. Oznacza to, że przepisy nie nakazują montażu identycznego systemu na każdym domu jednorodzinnym. Najpierw trzeba ustalić, czy poziom ryzyka przekracza wartość dopuszczalną.
W praktyce wiele typowych, niskich domów jednorodzinnych nie ma automatycznego obowiązku wykonania zewnętrznego LPS, czyli kompletnego systemu ochrony odgromowej. Inaczej może być w przypadku budynku wysokiego, położonego na otwartej przestrzeni, wykonanego z materiałów łatwopalnych albo wyposażonego w kosztowne instalacje na dachu.
| Sytuacja | Praktyczne znaczenie |
|---|---|
| Typowy niski dom jednorodzinny | Ochrona może nie być wymagana, ale trzeba ocenić ryzyko i zadbać o ochronę przepięciową. |
| Budynek wysoki lub stojący samotnie | Ryzyko bezpośredniego trafienia jest większe, dlatego analiza często prowadzi do wykonania LPS. |
| Budynek z dachem łatwopalnym | Konsekwencje wyładowania mogą być poważniejsze, co przemawia za zastosowaniem ochrony. |
| Obiekt publiczny, przemysłowy lub wielorodzinny | Wymagania projektowe są zwykle bardziej rygorystyczne niż dla prywatnego domu. |
Często spotykam się z uproszczeniem, że decydują wyłącznie graniczne wartości, na przykład 15 metrów wysokości albo 500 m² powierzchni. Takie liczby mogą być sygnałem ostrzegawczym, ale nie zastępują pełnej oceny. Ostateczny wynik zależy od zestawu cech budynku i jego otoczenia.
Jak ustalić, czy dom potrzebuje piorunochronu
Najpewniejsza droga prowadzi przez dokumentację budynku i analizę ryzyka wykonaną według PN-EN 62305-2. Nie chodzi o ogólne stwierdzenie projektanta, że „instalacja jest wskazana”, lecz o sprawdzenie, jakie zagrożenia występują w danym miejscu i jakie straty może spowodować wyładowanie.
Co bierze się pod uwagę
- lokalizację budynku, w tym gęstość wyładowań w regionie i położenie na otwartej przestrzeni,
- wymiary, wysokość i kształt bryły,
- rodzaj konstrukcji oraz pokrycia dachowego,
- materiały palne i ryzyko pożaru,
- liczbę osób przebywających w budynku,
- przewody zasilające, telekomunikacyjne i inne instalacje doprowadzone do domu,
- obecność fotowoltaiki, anten, klimatyzacji, pomp ciepła i innych urządzeń na dachu.
Jeżeli obliczone ryzyko jest akceptowalne, zewnętrzny piorunochron może nie być konieczny. Nie oznacza to jednak, że dom jest odporny na skutki przepięć. Ochrona wewnętrzna, zwłaszcza ograniczniki przepięć SPD, nadal ma duże znaczenie dla instalacji elektrycznej i elektroniki.
Nowy dom i istniejący budynek
W nowym domu najlepiej przewidzieć ochronę już na etapie fundamentów. Wtedy można wykonać uziom fundamentowy i zaplanować trasy przewodów bez późniejszego kucia elewacji. Przy istniejącym budynku montaż jest możliwy, ale zwykle wymaga uziomu otokowego lub pionowego oraz starannego prowadzenia przewodów po elewacji.
Ja zawsze zaczynam od sprawdzenia projektu elektrycznego, a dopiero później rozmawiam o liczbie zwodów czy rodzaju przewodów. Odwrotna kolejność często kończy się drogą instalacją, która wygląda fachowo, ale nie tworzy spójnego systemu ochrony.

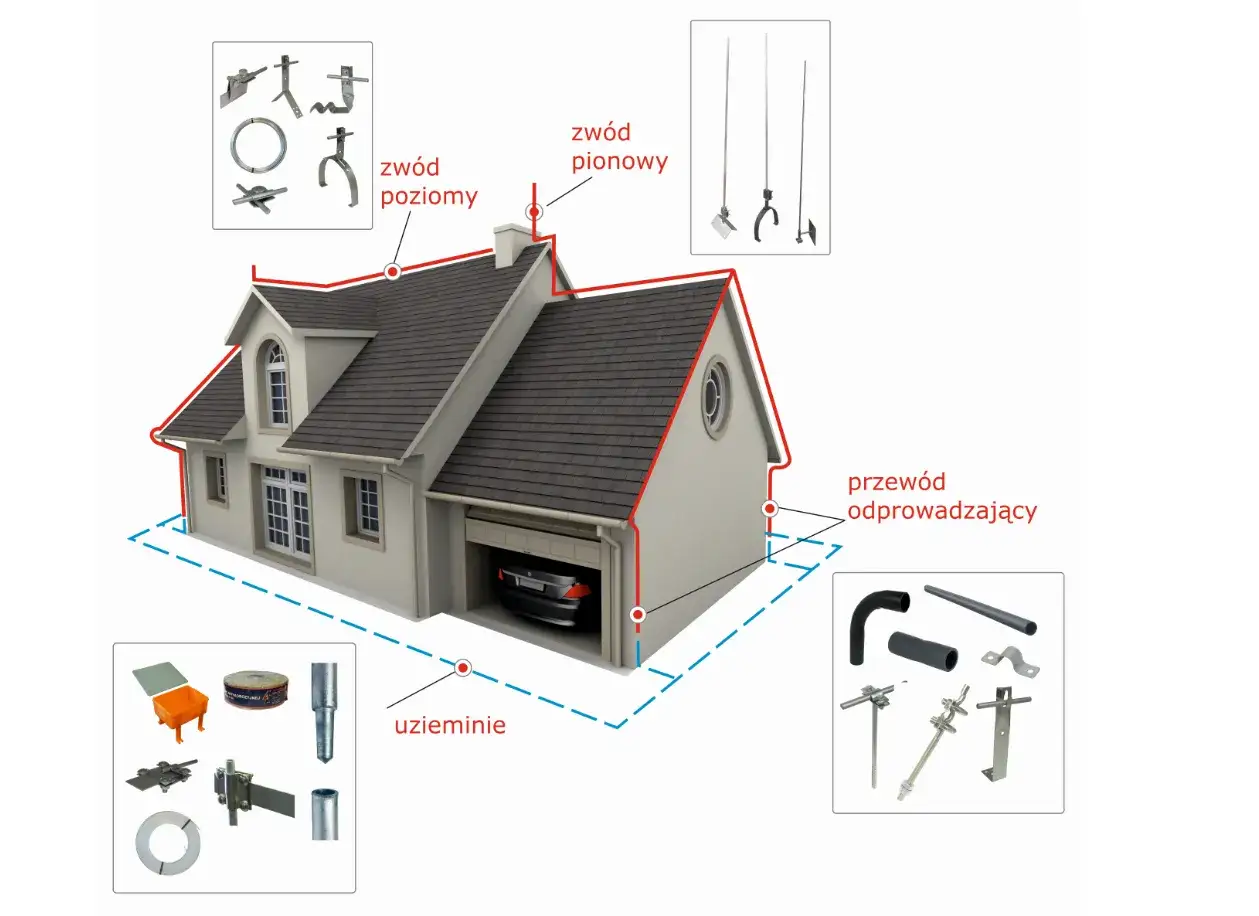

Z czego składa się skuteczna instalacja odgromowa
Kompletny system LPS przejmuje prąd piorunowy, prowadzi go bezpieczną drogą do ziemi i ogranicza ryzyko pożaru, uszkodzenia konstrukcji oraz porażenia. Sam metalowy przewód na kalenicy nie jest jeszcze ochroną odgromową.
Elementy zewnętrzne
- Zwody umieszczone na dachu przechwytują bezpośrednie wyładowanie.
- Przewody odprowadzające prowadzą prąd w dół po zewnętrznej stronie budynku.
- Uziom przekazuje energię do gruntu. Może być fundamentowy, otokowy lub pionowy.
- Złącza kontrolne pozwalają odłączyć część instalacji podczas pomiarów.
Przeczytaj również: Opłata mocowa - ile wynosi i kto płaci najwięcej?
Ochrona wewnętrzna
Wewnątrz budynku trzeba ograniczyć różnice potencjałów między instalacją elektryczną, metalowymi rurami, konstrukcją i urządzeniami. Służą temu połączenia wyrównawcze oraz ograniczniki przepięć SPD. Ich dobór zależy od układu sieci, sposobu zasilania i tego, czy budynek ma zewnętrzną ochronę odgromową.
Uziemienie instalacji elektrycznej nie jest tym samym co kompletny piorunochron. Uziom może być wspólnym elementem obu układów, ale musi zostać zaprojektowany i połączony zgodnie z wymaganiami dla konkretnego systemu. Również sama instalacja SPD nie przechwytuje bezpośredniego trafienia w dach.
Nie przyjmuję jednej uniwersalnej wartości rezystancji uziemienia jako dowodu, że instalacja jest dobra. Liczy się cały układ, jego ciągłość, sposób wykonania, połączenia i zgodność z projektem. Wynik pomiaru trzeba interpretować razem z dokumentacją, a nie traktować jako jedyny parametr.
Fotowoltaika zwiększa znaczenie dobrej koordynacji
Panele fotowoltaiczne, konstrukcje montażowe i przewody prowadzone między dachem a falownikiem nie oznaczają automatycznie, że trzeba zainstalować piorunochron. Zmieniają jednak warunki ochrony, ponieważ na dachu pojawiają się dodatkowe elementy przewodzące, a w domu przybywa wrażliwej elektroniki.
Przy instalacji PV trzeba sprawdzić między innymi odległości izolacyjne od zwodów, sposób prowadzenia przewodów DC i AC oraz dobór ograniczników przepięć po obu stronach falownika. Błędne połączenie paneli z przypadkowym przewodem odgromowym może zwiększyć ryzyko uszkodzeń, zamiast je zmniejszyć.
Podobnie należy podejść do pompy ciepła, magazynu energii, automatyki domowej i stacji ładowania samochodu. Nie chodzi o montowanie najdroższego zestawu zabezpieczeń bez analizy, lecz o skoordynowanie ochrony z całą instalacją elektryczną domu.
Ile kosztuje wykonanie ochrony odgromowej
W przypadku typowego domu jednorodzinnego kompletna instalacja wykonana ze stali ocynkowanej kosztuje orientacyjnie około 4-9 tys. zł brutto. Prosty dach i przygotowany uziom obniżają cenę, natomiast dach wielospadowy, trudna elewacja, miedź, fotowoltaika lub konieczność wykonania nowego uziomu mogą wyraźnie zwiększyć wycenę.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Uziom przewidziany na etapie fundamentów | Zwykle najtańszy wariant, często kilkaset do około 1500 zł w ramach robót fundamentowych |
| Instalacja zewnętrzna na gotowym domu | Około 3000-7000 zł, zależnie od dachu i liczby przewodów |
| Ograniczniki przepięć SPD i montaż w rozdzielnicy | Zwykle około 600-1500 zł |
| Projekt, pomiary i dokumentacja | Najczęściej kilkaset do około 2000 zł |
Największy błąd polega na porównywaniu ofert, które obejmują różny zakres. Jedna może zawierać tylko przewody na dachu, a druga także uziom, ochronę SPD, pomiary i protokół. Przed wyborem wykonawcy trzeba poprosić o dokładny zakres i schemat systemu, nie tylko o cenę za metr przewodu.
Odbiór, pomiary i późniejsze kontrole
Po wykonaniu instalacji należy sprawdzić ciągłość przewodów, jakość połączeń, stan złączy oraz parametry uziemienia. Właściciel powinien otrzymać protokół pomiarów i dokumentację powykonawczą. Bez tych dokumentów trudno później ocenić, co faktycznie zostało zamontowane.
Prawo budowlane przewiduje kontrolę instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat, w ramach sprawdzenia między innymi stanu połączeń, zabezpieczeń, izolacji i uziemień. Właściciele domów jednorodzinnych są zwolnieni z określonej kontroli corocznej, ale nie zwalnia ich to z obowiązku bezpiecznego utrzymywania budynku.
Po bezpośrednim trafieniu pioruna, pożarze, widocznym uszkodzeniu przewodów albo modernizacji dachu kontrolę trzeba zlecić wcześniej. Dotyczy to także sytuacji, gdy na dachu pojawia się fotowoltaika lub inna duża instalacja. Sprawdzenie po burzy jest ważniejsze niż trzymanie się sztywnego kalendarza, jeśli system mógł zostać przeciążony.
Najrozsądniejsza decyzja dla bezpiecznego domu
W typowym domu jednorodzinnym nie zakładałbym z góry ani obowiązku montażu piorunochronu, ani jego całkowitej zbędności. Najpierw sprawdziłbym projekt, wykonał ocenę ryzyka i zaplanował ochronę przepięciową. Jeżeli budynek stoi wysoko, samotnie, ma łatwopalne elementy lub rozbudowane instalacje na dachu, dodatkowa ochrona często jest rozsądnym wydatkiem nawet wtedy, gdy nie wynika wprost z prostego przepisu.
Dobrze zaprojektowana instalacja odgromowa nie gwarantuje, że piorun nigdy nie uszkodzi żadnego urządzenia. Jej zadaniem jest ograniczenie ryzyka pożaru, porażenia i kosztownych zniszczeń. Właśnie dlatego najwięcej można zyskać, planując ją razem z fundamentem, instalacją elektryczną i fotowoltaiką, zamiast dokładać przypadkowe elementy po zakończeniu budowy.
