można ukryć w warstwie ocieplenia, ale nie wystarczy wsunąć drutu między mur a styropian. Trzeba zaplanować trasę, zastosować odpowiednią osłonę, zachować dostęp do złączy kontrolnych i połączyć całość z poprawnie wykonanym uziemieniem. Wyjaśniam, kiedy takie rozwiązanie ma sens, jak je wykonać oraz czego dopilnować, aby estetyczna elewacja nie obniżyła bezpieczeństwa budynku.
Ukryty przewód działa tylko wtedy, gdy jest częścią kompletnego systemu
- Możliwość wykonania: przewody odprowadzające można prowadzić pod ociepleniem, ale nie bezpośrednio w styropianie.
- Osłona: potrzebna jest odpowiednia rura lub systemowa przegroda odporna na temperaturę i przystosowana do instalacji odgromowych.
- Kontrola: złącza kontrolne muszą pozostać dostępne do pomiarów i przeglądów.
- Bezpieczeństwo: przy styropianie trzeba uwzględnić ryzyko przegrzania i zastosować rozwiązania przewidziane w projekcie ochrony pożarowej.
- Koszt: kompletna instalacja w domu jednorodzinnym kosztuje zwykle około 3000-8000 zł, a trudniejszy uziom lub skomplikowany dach może podnieść wycenę.
Czy można ukryć przewody odgromowe pod styropianem

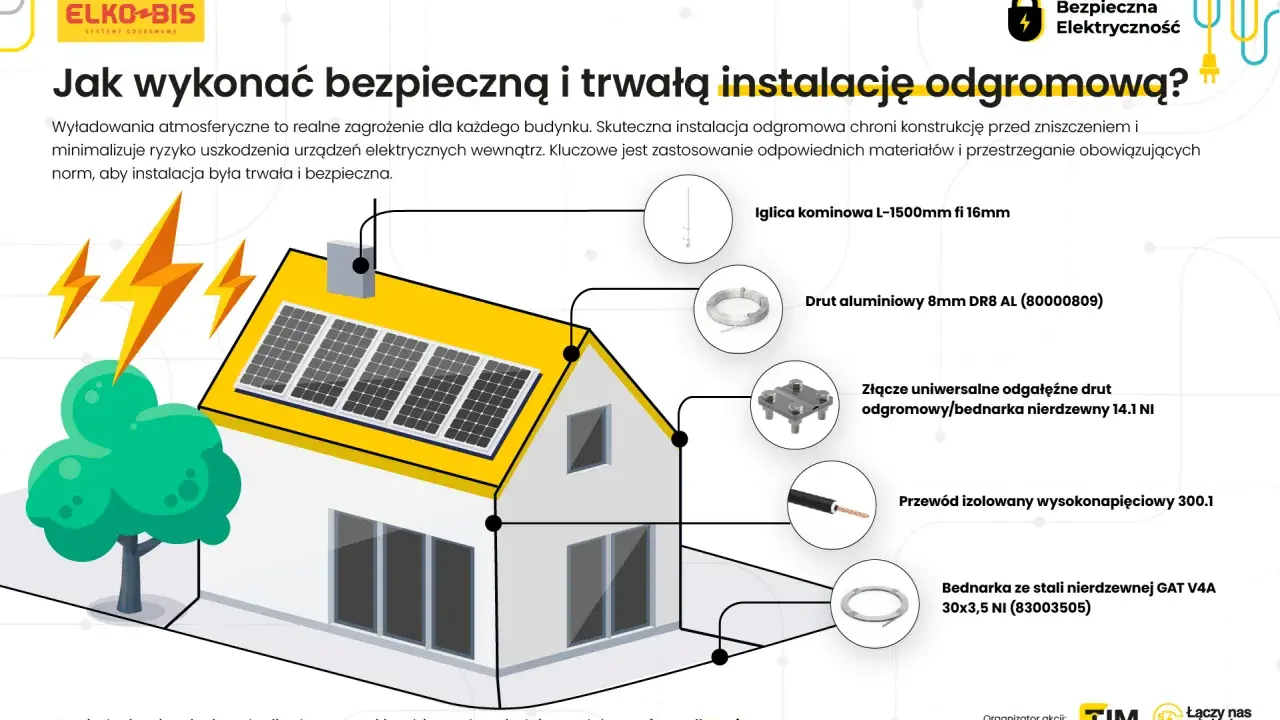

Tak, instalacja odgromowa pod styropianem jest technicznie możliwa, ale wymaga projektu i właściwego wykonania. Najczęściej w ociepleniu prowadzi się pionowe przewody odprowadzające, które łączą zwody na dachu z uziomem w gruncie. Same zwody, czyli elementy przechwytujące wyładowanie, pozostają na dachu i muszą być ułożone w sposób zapewniający ochronę całej bryły budynku.
Największym błędem jest traktowanie styropianu jak zwykłej bruzdy instalacyjnej. Nie powinno się wkładać przewodu bezpośrednio w EPS i zakrywać go klejem oraz tynkiem. Podczas przepływu prądu piorunowego przewód może się nagrzewać, a w miejscu uszkodzenia lub złego połączenia powstaje dodatkowe zagrożenie dla palnej warstwy ocieplenia.
W praktyce są dwa podstawowe warianty. Przewód można poprowadzić po elewacji na uchwytach dystansowych albo schować pod ociepleniem w rurze odgromowej. Pierwsze rozwiązanie jest łatwiejsze do kontroli i zwykle tańsze, drugie daje lepszy efekt wizualny, lecz wymaga większej dokładności na etapie budowy.
Jak zaplanować trasę przewodów w warstwie ocieplenia
Najlepiej zaplanować system przed rozpoczęciem ocieplania. Wtedy można przygotować przepusty, miejsca mocowania i puszki kontrolne bez późniejszego nacinania gotowej elewacji. Ja zawsze zaczynam od sprawdzenia trzech elementów: układu dachu, istniejącego uziomu oraz miejsc, w których przewody będą przebiegać obok okien, drzwi i metalowych instalacji.
Przewód powinien mieć prostą i krótką trasę
Przewody odprowadzające prowadzi się możliwie pionowo, z ograniczeniem liczby załamań i pętli. Ostre zagięcia zwiększają impedancję, czyli opór instalacji dla szybko zmieniającego się prądu piorunowego. Najbezpieczniejsza trasa jest krótka, prosta i pozbawiona zbędnych połączeń.
Liczba przewodów zależy od klasy ochrony odgromowej, geometrii budynku i wyników analizy ryzyka. Orientacyjne odstępy między przewodami odprowadzającymi wynoszą około 10 m dla klas I i II, 15 m dla klasy III oraz 20 m dla klasy IV. Nie należy jednak rozmieszczać przewodów wyłącznie na podstawie tych wartości, ponieważ projekt może wymagać dodatkowych dróg odprowadzania prądu.
Potrzebna jest odpowiednia rura ochronna
Rura powinna być przeznaczona do prowadzenia przewodów odgromowych i dopasowana do zastosowanego materiału. Zwykła cienka peszla elektryczna nie jest automatycznie właściwą ochroną. Systemowa osłona ma ograniczać kontakt przewodu ze styropianem, chronić go mechanicznie i wytrzymać warunki cieplne występujące przy wyładowaniu.
Przewód mocuje się do ściany zgodnie z instrukcją systemu, a nie tylko do samej płyty izolacyjnej. Styropian nie może być jedynym punktem podparcia, bo przewód oraz jego połączenia muszą zachować stabilność przez cały okres użytkowania budynku.
Przeczytaj również: Ile volt mają trzy fazy? 230 czy 400 V w domu
Złącze kontrolne musi pozostać dostępne
Każdy przewód odprowadzający powinien mieć złącze kontrolne umożliwiające pomiar i odłączenie części nadziemnej od uziemienia. Po ociepleniu złącze umieszcza się w dostępnej puszce lub skrzynce, zlicowanej z elewacją. Zakrycie go tynkiem jest poważnym błędem, ponieważ późniejszy pomiar wymagałby rozbierania fragmentu fasady.
Przy wyjściu przewodu spod ocieplenia, zwłaszcza w dolnej części ściany, trzeba przewidzieć ochronę przed uszkodzeniem mechanicznym i korozją. Dotyczy to także odcinka łączącego przewód z uziomem. W pobliżu gruntu szczególne znaczenie ma zabezpieczenie miejsca przejścia między powietrzem a ziemią.
Styropian a ryzyko pożaru i przegrzania
Styropian jest materiałem palnym, dlatego ukrycie przewodu wymaga większej ostrożności niż prowadzenie go na niepalnej, odsłoniętej ścianie. Nie oznacza to, że każda taka instalacja jest z góry błędna. O bezpieczeństwie decyduje cały układ przewodu, osłony, mocowania, połączeń i warstw elewacji, a nie sam fakt zastosowania EPS.
W miejscach szczególnie narażonych projektant może przewidzieć pasy z wełny mineralnej albo inne rozwiązania ograniczające rozprzestrzenianie ognia. Dotyczy to zwłaszcza stref przy dachu, balkonach, loggiach, przejściach i elementach, w których elewacja ma dodatkowe wymagania pożarowe. Nie należy jednak samodzielnie zastępować fragmentu styropianu wełną bez uzgodnienia z systemem ocieplenia.
Niepokój budzą także połączenia przewodów. Źle zaciśnięta lub skorodowana złączka może lokalnie zwiększać temperaturę. Dlatego stosuję wyłącznie komponenty przeznaczone do ochrony odgromowej, zgodne z dokumentacją producenta i dobrane do materiału przewodu. Łączenie miedzi, aluminium i stali wymaga sprawdzenia ryzyka korozji elektrochemicznej.
Ukryta czy zewnętrzna instalacja odgromowa
Oba warianty mogą zapewnić skuteczną ochronę, jeśli zostały poprawnie zaprojektowane. Różnica dotyczy przede wszystkim dostępności, estetyki i trudności wykonania. Poniższe zestawienie pomaga ocenić, czy ukrywanie przewodów rzeczywiście jest warte dodatkowej pracy.
| Cecha | Przewody pod ociepleniem | Przewody na elewacji |
|---|---|---|
| Wygląd | Przewody są niewidoczne | Widoczne są druty, uchwyty i złącza |
| Kontrola | Trudniejsza, wymaga dostępnych puszek | Łatwa ocena wizualna całej trasy |
| Wykonanie | Najlepiej wykonać przed ociepleniem | Możliwe także po wykonaniu elewacji |
| Ryzyko błędów | Większe przy złej osłonie lub braku dokumentacji | Mniejsze, bo przewód pozostaje dostępny |
| Naprawa | Może wymagać demontażu fragmentu elewacji | Zwykle prostsza i tańsza |
Jeżeli budynek jest dopiero w budowie, ukrycie przewodów może być rozsądnym wyborem. Przy istniejącej elewacji często lepiej zostawić przewód na zewnątrz, zamiast wycinać długie bruzdy w tynku i ociepleniu. Estetyka nie powinna być jedynym kryterium decyzji, szczególnie gdy późniejszy dostęp do instalacji będzie utrudniony.
Najczęstsze błędy przy wykonywaniu odgromówki
Pierwszym błędem jest wykonanie samej części dachowej bez sprawdzenia uziomu. Zwody i przewody odprowadzające nie tworzą skutecznego systemu bez drogi do gruntu. Stary uziom otokowy może być skorodowany, przerwany albo mieć połączenia ukryte w miejscach, których nie da się później skontrolować.
Drugim problemem jest prowadzenie przewodu w rurze, która nie została przeznaczona do tego zastosowania. Osłona ma być elementem systemu, a nie przypadkowym dodatkiem. Niewłaściwa rura może stopić się, pęknąć albo nie zapewnić odpowiedniej separacji od materiału palnego.
- zakrycie złącza kontrolnego bez puszki rewizyjnej,
- prowadzenie przewodu po skosie i tworzenie dużych pętli,
- mocowanie wyłącznie do styropianu,
- łączenie różnych metali bez ochrony przed korozją,
- brak połączeń wyrównawczych z metalowymi elementami budynku,
- pominięcie ochrony przeciwprzepięciowej w rozdzielnicy,
- wykonanie pomiaru tylko raz, bez przekazania protokołu właścicielowi.
Ograniczniki przepięć nie zastępują instalacji odgromowej, ale powinny być analizowane razem z nią. Przy budynku z fotowoltaiką, pompą ciepła, automatyką i rozbudowaną elektroniką ochrona wewnętrzna ma szczególne znaczenie. Dobór ograniczników typu 1, 2 lub urządzeń kombinowanych zależy od układu zasilania i projektu ochrony.
Ile kosztuje takie rozwiązanie i kiedy je wykonać
W 2026 roku orientacyjny koszt kompletnej instalacji odgromowej w prostym domu jednorodzinnym wynosi zwykle około 3000-8000 zł. Przy skomplikowanym dachu, braku uziomu fundamentowego, konieczności wykonania uziomu otokowego, trudnym dostępie albo dużej liczbie przewodów koszt może wzrosnąć do około 8000-15 000 zł.
Ukrycie przewodów w ociepleniu nie zawsze jest najdroższą częścią prac. Najwięcej kosztują często roboty ziemne, rusztowanie, elementy dachowe i naprawa istniejącej elewacji. Ofertę trzeba więc porównywać po zakresie, a nie tylko po końcowej kwocie. W cenie powinny być jasno wyszczególnione materiały, montaż, pomiary i protokół.
Najlepszy moment na wykonanie przewodów pod styropianem przypada przed przyklejeniem płyt izolacyjnych. Wtedy można przygotować mocowania i puszki bez niszczenia gotowej fasady. Po zakończeniu prac wykonawca powinien sprawdzić ciągłość połączeń, stan złączy, połączenie z uziomem oraz wykonać pomiary zgodnie z dokumentacją.
Co sprawdzić przed odbiorem elewacji
Przed zakryciem przewodów warto wykonać dokumentację fotograficzną każdej trasy. Zdjęcia z widocznymi wymiarami, narożnikami, puszkami i przejściami przez ścianę mogą później oszczędzić wiele problemów przy wierceniu pod lampę, markizę czy instalację fotowoltaiczną.
Poproś również o schemat powykonawczy i protokół pomiarów. Sam wynik rezystancji uziemienia nie opisuje całej jakości systemu, ponieważ liczą się także ciągłość przewodów, poprawność połączeń i zachowanie wymaganych odległości od innych instalacji. Dobry odbiór kończy się dokumentacją, nie samym zapewnieniem wykonawcy.
Jeżeli ocieplenie jest już gotowe, nie podejmowałbym decyzji o przypadkowym frezowaniu elewacji. Najpierw trzeba ustalić, czy istnieje uziom, którędy można poprowadzić przewody i czy zewnętrzna trasa nie będzie bezpieczniejsza. Czasem widoczny, prawidłowo zamontowany przewód jest rozsądniejszym rozwiązaniem niż niewidoczna instalacja wykonana bez kontroli.
Najważniejsza decyzja zapada przed przyklejeniem styropianu
Prowadzenie przewodów odprowadzających pod ociepleniem może poprawić wygląd domu, ale nie zwiększa samo w sobie skuteczności ochrony. O jakości systemu decydują projekt, właściwe osłony, prosta trasa, dostępne złącza kontrolne, sprawny uziom oraz pomiary.
Jeśli zależy mi na bezpiecznej i trwałej realizacji, uzgadniam instalację odgromową z wykonawcą elewacji jeszcze przed rozpoczęciem prac. To niewielki etap planowania, który pozwala uniknąć późniejszego kucia, niepewności co do przebiegu przewodów i kosztownych poprawek.
