Przewód poprowadzony po zewnętrznej ścianie powinien być nie tylko niewidoczny, ale przede wszystkim odporny na słońce, wilgoć, mróz i przypadkowe uszkodzenia. W tym poradniku pokazuję, jak zaplanować prowadzenie kabla po elewacji, jakie osłony i mocowania wybrać, czym różni się montaż na tynku, ociepleniu i murze oraz kiedy lepiej zlecić pracę elektrykowi.
Najważniejsze zasady bezpiecznego prowadzenia przewodów na zewnątrz
- Wybierz kabel i osłonę do pracy na zewnątrz, odporną na promieniowanie UV, wilgoć oraz zmiany temperatury.
- Nie mocuj ciężkiego przewodu wyłącznie do warstwy ocieplenia. Łącznik powinien przenosić obciążenie na stabilne podłoże.
- Najlepszy kompromis między estetyką, kosztem i dostępnością daje zewnętrzna listwa instalacyjna albo rura odporna na UV.
- Przepust przez ścianę musi być szczelny, aby woda opadowa nie dostała się do wnętrza budynku.
- Obwód elektryczny wymaga pomiarów odbiorczych, szczególnie skuteczności ochrony przeciwporażeniowej i rezystancji izolacji.
Jak zaplanować trasę kabla na elewacji
Najpierw wyznaczam trasę, a dopiero później wybieram sposób mocowania. Kabel powinien biec możliwie krótką, prostą linią, z ograniczoną liczbą załamań i bez miejsc, w których może być regularnie uderzany, zalewany wodą albo zasłaniany przez roślinność.
Przy domu jednorodzinnym zwykle najlepiej prowadzić przewód pionowo lub poziomo, wzdłuż narożnika, pod okapem, przy rurze spustowej albo na granicy dwóch powierzchni. Takie miejsca są mniej widoczne, a jednocześnie ułatwiają zachowanie prostego przebiegu. Unikam prowadzenia kabla po skosie, ponieważ wygląda przypadkowo i utrudnia późniejszą kontrolę.
Co sprawdzić przed wierceniem
- rodzaj elewacji i grubość ocieplenia,
- przebieg istniejących przewodów, rur oraz instalacji odgromowej,
- miejsce wejścia kabla do budynku,
- narażenie trasy na deszcz, śnieg, promieniowanie UV i uszkodzenia mechaniczne,
- odległość od okien, drzwi, rynien i elementów metalowych.
Przy instalacji zasilającej nie dobieram przekroju przewodu wyłącznie na podstawie mocy urządzenia. Znaczenie ma także długość trasy, sposób ułożenia, spadek napięcia i rodzaj zabezpieczenia. To jeden z tych etapów, na których pozorna oszczędność może skończyć się przegrzewaniem przewodu albo częstym zadziałaniem wyłącznika.
Trzy praktyczne sposoby prowadzenia przewodów
Nie ma jednej metody dobrej dla każdej ściany. Inaczej wykonuje się instalację podczas remontu elewacji, inaczej kabel do oświetlenia ogrodu, a jeszcze inaczej przewód zasilający klimatyzator lub urządzenie fotowoltaiczne.
| Metoda | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Listwa instalacyjna zewnętrzna | Przy jednym lub kilku przewodach prowadzonych po tynku | Estetyczna, łatwa do otwarcia, prosta w montażu | Widoczna na elewacji, wymaga produktów odpornych na UV |
| Rura lub peszel UV | Na trasach narażonych na uderzenia i wilgoć | Dobra ochrona mechaniczna, możliwość wymiany przewodu | Większa średnica i trudniejsze wykonanie załamań |
| Bruzda pod tynkiem | Podczas remontu lub wykonywania nowej elewacji | Najlepszy efekt wizualny, brak widocznego kabla | Pracochłonna, ingeruje w warstwę elewacji i utrudnia późniejszą wymianę |
Listwa zewnętrzna
W przypadku istniejącej elewacji najczęściej wybrałbym zamkniętą listwę instalacyjną z tworzywa przeznaczonego do zastosowań zewnętrznych. Powinna mieć pokrywę zatrzaskową, stabilne narożniki i odpowiednią przestrzeń dla przewodu. Zbyt wąska listwa wygląda wprawdzie dyskretnie, ale może utrudnić ułożenie kabla bez jego zaginania.
Listwę mocuje się mechanicznie, zwykle za pomocą kołków dobranych do podłoża. Klejenie może sprawdzić się przy lekkim przewodzie i gładkiej, dobrze przygotowanej powierzchni, lecz traktuję je raczej jako rozwiązanie pomocnicze. Mróz, nagrzewanie i wilgoć potrafią po kilku sezonach osłabić nawet mocny klej.

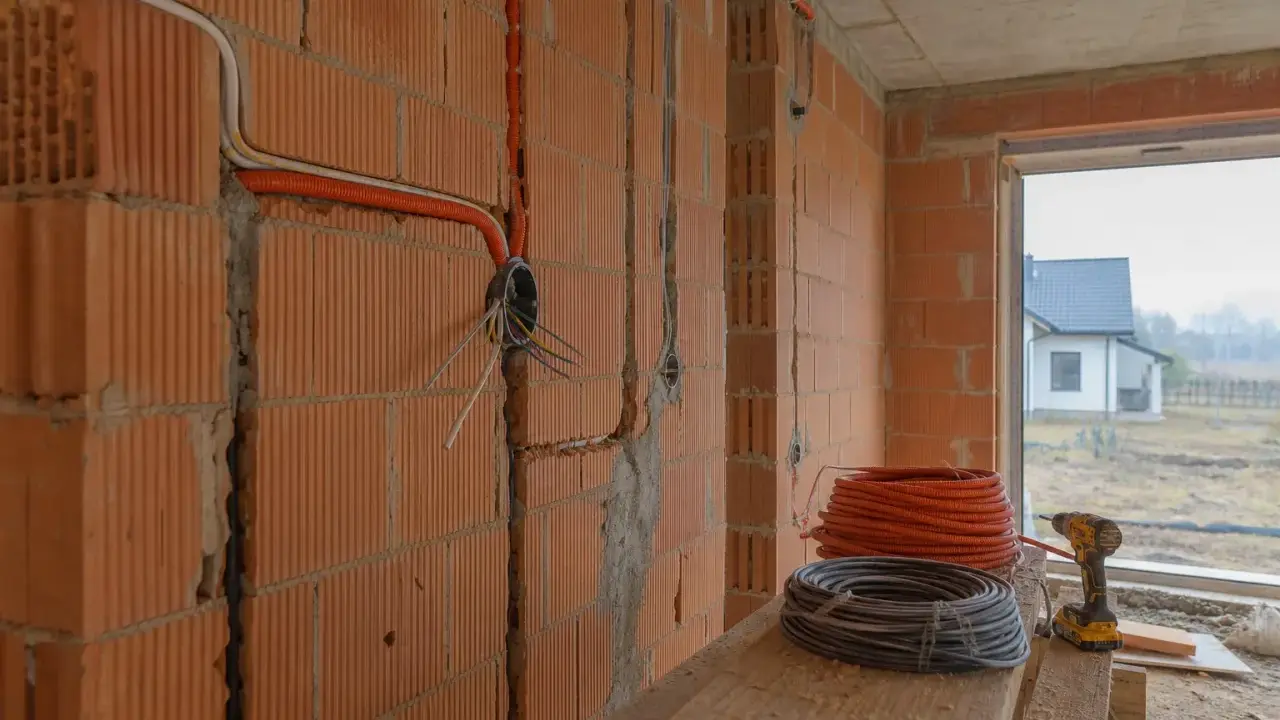

Rura instalacyjna albo peszel odporny na UV
Rura ma przewagę tam, gdzie kabel może zostać zahaczony, przygnieciony lub uszkodzony przez narzędzia ogrodowe. Wybierając peszel, trzeba sprawdzić, czy producent dopuszcza jego montaż na zewnątrz. Zwykły peszel wewnętrzny nie jest automatycznie odporny na słońce i może kruszeć pod wpływem promieniowania.
Rurę prowadzę z lekkim spadkiem albo tak, aby woda nie zatrzymywała się w jej wnętrzu. Przy końcach i połączeniach stosuję elementy systemowe, a nie przypadkowe kawałki taśmy. Osłona ma chronić przewód, lecz nie może tworzyć kieszeni dla wody.
Ukrycie przewodu pod tynkiem
Bruzda daje najbardziej uporządkowany efekt, ale nie zawsze jest najlepszą decyzją. Przy cienkowarstwowym tynku i ociepleniu łatwo naruszyć warstwę zbrojoną, doprowadzić do pęknięć albo stworzyć miejsce, przez które będzie wnikała wilgoć.
To rozwiązanie ma sens głównie podczas wykonywania nowej elewacji lub większego remontu. Jeśli ściana jest już wykończona, często rozsądniej zamontować estetyczną listwę niż niszczyć kilka metrów tynku dla przewodu, który i tak musi pozostać dostępny serwisowo.
Jak dobrać kabel, osłonę i mocowania
Na zewnątrz budynku liczy się nie tylko napięcie znamionowe przewodu. Powłoka musi wytrzymać promieniowanie UV, wilgoć, mróz i nagrzewanie. Jeżeli producent przewodu nie wskazuje zastosowań zewnętrznych, nie zakładam, że kabel nadaje się do stałego montażu na elewacji.
Przy przewodach energetycznych wybór typu kabla i przekroju powinien wynikać z projektu lub obliczeń. Dla instalacji teletechnicznych, antenowych i fotowoltaicznych obowiązują dodatkowe wymagania dotyczące ekranowania, odporności na warunki atmosferyczne oraz ochrony przed przepięciami.
Mocowanie do ocieplenia
Najczęstszy błąd polega na zastosowaniu zwykłego kołka wkręconego tylko w warstwę styropianu. Taki punkt może utrzymać lekki przewód, ale nie powinien przenosić obciążenia ciężkiej rury, wiązki kabli ani osprzętu.
Do ocieplonych ścian stosuje się specjalne łączniki dystansowe albo rozwiązania, które przechodzą przez ocieplenie i kotwią się w murze. Rodzaj mocowania trzeba dopasować do grubości izolacji, materiału ściany i ciężaru instalacji. Przy wełnie mineralnej oraz twardszych płytach nie należy kierować się wyłącznie średnicą kołka.
Przeczytaj również: Schemat instalacji ppoż. w domu - co musi uwzględniać?
Przepust przez ścianę
Miejsce wejścia kabla do domu wymaga szczególnej staranności. Otwór powinien mieć delikatny spadek na zewnątrz, a przewód nie może tworzyć pętli, po której woda spłynie do środka. Stosuję tuleję lub odpowiedni dławik, a przejście uszczelniam materiałem przeznaczonym do pracy na zewnątrz.
Nie wciskam kabla bezpośrednio w otwór w tynku i nie zaklejam go przypadkowym silikonem sanitarnym. Szczelność przepustu chroni zarówno ścianę, jak i izolację przewodu. Przy przejściach przez przegrody o określonej odporności ogniowej potrzebne są także właściwe uszczelnienia ogniochronne.
Montaż krok po kroku na gotowej elewacji
- Wyznacz trasę i zaznacz punkty mocowania, zwykle co około 40-60 cm na prostym odcinku. Przy cięższej rurze, narożnikach i zakończeniach zagęść mocowania.
- Sprawdź podłoże. Tynk nie powinien odpadać ani być zawilgocony. Luźne fragmenty trzeba usunąć i naprawić przed montażem.
- Dobierz wiertło i łączniki do muru, betonu, pustaka albo ocieplenia. Nie dociskaj elementu tak mocno, aby zgnieść tynk lub listwę.
- Wykonaj przepust przez ścianę, zachowując spadek na zewnątrz i zabezpieczając krawędź otworu.
- Zamontuj osłonę, a dopiero potem wprowadź kabel. Dzięki temu przewód nie jest szarpany podczas przykręcania uchwytów.
- Zostaw niewielki zapas przy urządzeniu i w miejscu wejścia do budynku. Nie rób jednak luźnych pętli, w których może gromadzić się woda.
- Sprawdź całą trasę pod kątem ostrych krawędzi, naprężeń, wystających wkrętów i niedomkniętych pokryw.
Przy tynku cienkowarstwowym wiercę bez udaru, przynajmniej w pierwszej fazie, aby nie wykruszyć powierzchni. Na cegle i betonie sposób wiercenia można dopasować do materiału, ale zawsze zaczynam od mniejszej średnicy. Najwięcej uszkodzeń powstaje nie podczas samego montażu, lecz przy zbyt szybkim wierceniu w gotowej elewacji.
Jeżeli kabel zasila urządzenie na stałe, samo poprawne przykręcenie listwy nie kończy pracy. Obwód powinien zostać sprawdzony przez osobę z odpowiednimi kwalifikacjami, a wyniki pomiarów trzeba zachować razem z dokumentacją instalacji.
Typowe błędy i rzeczywiste koszty
W praktyce problemy wynikają częściej z pośpiechu niż z braku drogich materiałów. Kabel bywa przyklejony do mokrego tynku, przeprowadzony przez nieuszczelniony otwór albo zamknięty w osłonie, która nie jest przeznaczona do pracy na słońcu.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Przewód przyklejony bez dodatkowego mocowania | Odspajanie po mrozie i nagrzewaniu | Uchwyty mechaniczne albo systemowa listwa |
| Zwykły peszel wewnętrzny na zewnątrz | Kruszenie i utrata ochrony | Rura lub peszel z deklarowaną odpornością na UV |
| Kołki zamocowane tylko w styropianie | Wyrwanie mocowania pod ciężarem instalacji | Łączniki do ociepleń zakotwione w murze |
| Brak uszczelnienia przepustu | Zawilgocenie ściany i przewodu | Tuleja, dławik i elastyczne uszczelnienie zewnętrzne |
| Brak pomiarów po podłączeniu | Niepewna ochrona użytkowników | Odbiór i protokół pomiarowy elektryka |
Koszt zależy od długości trasy, rodzaju elewacji, liczby przejść i wysokości budynku. Dla prostego odcinka w listwie lub rurze można orientacyjnie przyjąć około 25-70 zł za metr z podstawowym montażem. Bruzda z odtworzeniem tynku, praca na wysokości i trudne przejścia mogą podnieść cenę do około 60-150 zł za metr, a osobno trzeba doliczyć osprzęt oraz pomiary.
Najtańsza metoda nie zawsze jest najtańsza w całym cyklu użytkowania. Jeśli przewód będzie kiedyś wymieniany, listwa lub rura pozwoli zrobić to bez skuwania elewacji. Przy nowym ociepleniu sytuacja jest odwrotna, bo przygotowanie trasy przed tynkowaniem zwykle daje lepszy efekt i ogranicza późniejsze prace naprawcze.
Przy napięciu 230 V, zasilaniu klimatyzatora, pompy ciepła, bramy, oświetlenia zewnętrznego albo instalacji fotowoltaicznej nie traktuję tego jako zwykłego zadania montażowego. Dobór zabezpieczeń, uziemienia, ochrony przeciwprzepięciowej i pomiary powinien wykonać elektryk, zwłaszcza gdy przewód wychodzi na dach lub biegnie w pobliżu instalacji odgromowej.
Elewacja może chronić instalację, jeśli nie potraktujesz jej jak uchwytu
Dobre prowadzenie przewodu zaczyna się od trasy, a kończy na kontroli całego układu. Najbezpieczniej wybierać materiały przeznaczone do warunków zewnętrznych, mocować je do stabilnego podłoża i tak uszczelniać przejścia, aby woda nie miała drogi do wnętrza.
Jeśli mam wybrać rozwiązanie uniwersalne dla gotowego domu, stawiam na zewnętrzną listwę albo rurę odporną na UV. Bruzdę zostawiam na remont elewacji, a klejenie traktuję jako dodatek, nie główny sposób mocowania. Taki wybór zwykle daje najlepszy kompromis między estetyką, bezpieczeństwem i możliwością późniejszego serwisu.
