Dobry schemat instalacji ppoż pokazuje nie tylko rozmieszczenie czujek, ale też drogę zasilania, sposób przekazywania alarmu i reakcję urządzeń na pożar. W domu energooszczędnym trzeba dodatkowo uwzględnić fotowoltaikę, magazyn energii, wentylację mechaniczną oraz możliwość bezpiecznego odłączenia wybranych obwodów. Poniżej porządkuję najważniejsze elementy, pokazuję przykładowy układ i wskazuję błędy, przez które dokumentacja często wygląda dobrze na papierze, ale nie działa w praktyce.
Dobry schemat pokazuje cały łańcuch ochrony, a nie pojedyncze urządzenie
- Nie ma jednego uniwersalnego układu dla każdego budynku. Zakres zależy od funkcji, powierzchni, liczby osób i zastosowanych instalacji.
- Typowy system obejmuje czujki, centralę, sygnalizatory, przyciski ROP oraz urządzenia wykonawcze.
- W części elektrycznej trzeba uwzględnić zasilanie podstawowe, zasilanie rezerwowe i ochronę przewodów.
- Instalacje fotowoltaiczne i magazyny energii wymagają osobnego oznaczenia na planie oraz przemyślanego sposobu odłączenia.
- Dokumentacja wykonawcza nie zastępuje projektu uzgodnionego z osobą posiadającą odpowiednie kwalifikacje.
Co powinien przedstawiać schemat instalacji przeciwpożarowej
W praktyce określenie „instalacja ppoż.” obejmuje kilka różnych systemów. Najczęściej chodzi o system sygnalizacji pożarowej, ale na planie mogą pojawić się także oświetlenie awaryjne, przeciwpożarowy wyłącznik prądu, instalacja hydrantowa, oddymianie, sterowanie drzwiami lub stałe urządzenia gaśnicze.
Schemat powinien odpowiadać na cztery podstawowe pytania. Co wykrywa zagrożenie? Gdzie trafia informacja o alarmie? Jakie urządzenia mają zareagować? Czy system będzie działał po zaniku napięcia? Jeżeli rysunek nie pokazuje tych zależności, jest raczej szkicem rozmieszczenia sprzętu niż kompletną dokumentacją.
Najważniejsze elementy układu
- Centrala sygnalizacji pożarowej, czyli urządzenie analizujące sygnały z czujek i sterujące alarmem.
- Czujki pożarowe, na przykład dymu, temperatury lub wielokryteriowe.
- Ręczne ostrzegacze pożarowe ROP, uruchamiane przez człowieka po zauważeniu zagrożenia.
- Sygnalizatory akustyczne i optyczne, które informują osoby w budynku o alarmie.
- Moduły sterujące odpowiedzialne za oddymianie, zamknięcie drzwi, wyłączenie wentylacji lub uruchomienie innych funkcji.
- Zasilacz buforowy z akumulatorami, zapewniający pracę systemu po zaniku zasilania sieciowego.
- Linie dozorowe i przewody zasilające, opisane wraz z trasą, typem oraz sposobem prowadzenia.
W większych obiektach dochodzi jeszcze transmisja alarmu do centrum monitorowania, sterowanie windami, klapami dymowymi i urządzeniami oddzielenia przeciwpożarowego. W domu jednorodzinnym taki zakres zwykle nie jest potrzebny, ale samą logikę systemu warto zachować. Prosty schemat powinien być czytelny, a nie tylko efektowny.
Przykładowy schemat dla domu jednorodzinnego
W typowym domu nie zaczynałbym od rozbudowanej centrali znanej z biurowca. Najpierw rozdzieliłbym funkcje. Czujki dymu i temperatury mają wykrywać zagrożenie, sygnalizatory mają obudzić lub ostrzec domowników, a instalacja elektryczna ma umożliwić bezpieczne odłączenie wybranych odbiorników.
Sieć 230 V
│
├── Rozdzielnica główna
│ ├── zabezpieczenie obwodu SSP
│ ├── zasilanie oświetlenia awaryjnego
│ └── obwody urządzeń wykonawczych
│
└── Centrala sygnalizacji pożarowej
├── akumulator rezerwowy
├── linia 1: czujki dymu i temperatury
├── linia 2: ręczne ostrzegacze pożarowe
├── sygnalizator wewnętrzny
├── sygnalizator zewnętrzny
└── moduł sterujący
├── wyłączenie wentylacji
├── odblokowanie drzwi ewakuacyjnych
└── sygnał do urządzenia monitorującegoTaki schemat jest poglądowy. Nie określa jeszcze liczby czujek, przekrojów przewodów ani parametrów akumulatora. Te elementy wynikają z projektu, długości tras, rodzaju centrali i wymagań konkretnego budynku.
Gdzie umieszcza się czujki
Czujki dymu montuje się zwykle na suficie lub wysoko na ścianie, z dala od miejsc, w których para, kurz albo intensywny ruch powietrza mogłyby powodować fałszywe alarmy. Kuchnia, łazienka i pomieszczenie techniczne wymagają indywidualnego podejścia. Czujka dymu tuż nad płytą grzewczą będzie często reagowała na parę i opary, dlatego w takich miejscach lepiej rozważyć czujkę temperatury lub inne rozwiązanie dopuszczone przez projektanta.
W domu z pompą ciepła, kotłem, kominkiem lub garażem przydatne mogą być także czujniki tlenku węgla. Nie zastępują one czujek pożarowych, ponieważ reagują na inne zagrożenie. To ważne rozróżnienie, które bywa pomijane przy zakupie gotowych zestawów bezprzewodowych.
Układ przewodowy czy bezprzewodowy
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Przewodowe | Stabilna komunikacja, łatwe zasilanie, dobra kontrola stanu przewodów | Trudniejszy montaż w gotowym budynku | Nowy dom, remont generalny, większy obiekt |
| Bezprzewodowe | Szybki montaż i niewielka ingerencja w ściany | Baterie, zasięg radiowy, zakłócenia i konieczność kontroli łączności | Modernizacja istniejącego domu |
| Hybrydowe | Możliwość połączenia różnych sposobów prowadzenia instalacji | Większa złożoność konfiguracji | Budynki rozbudowywane etapami |
W nowym domu wybrałbym przewody, nawet jeśli początkowo oznacza to nieco więcej pracy. Można je poprowadzić razem z innymi instalacjami, przygotować przepusty i zostawić rezerwę. Bezprzewodowy system jest wygodny, ale jego niezawodność zależy od baterii, zasięgu i jakości urządzeń, więc nie powinien być traktowany jako rozwiązanie całkowicie bezobsługowe.
Jak połączyć ochronę pożarową z instalacją elektryczną
W budynku wyposażonym w automatykę i odnawialne źródła energii schemat ppoż. musi pokazać również zależności elektryczne. Najważniejsze jest rozdzielenie obwodów, które można wyłączyć, od tych, które mają działać podczas alarmu. Nie wolno bezrefleksyjnie odcinać całego zasilania, ponieważ mogłoby to unieruchomić centralę, oświetlenie awaryjne albo urządzenia oddymiające.
Zasilanie podstawowe i rezerwowe
Centrala powinna mieć dedykowany obwód z rozdzielnicy oraz zasilanie rezerwowe. Akumulator nie służy wyłącznie do podtrzymania alarmu. Musi zapewniać pracę systemu także w stanie czuwania przez czas wymagany dla danego zastosowania, a po wykryciu pożaru jeszcze przez określony okres alarmowania.
Na schemacie zaznacza się zabezpieczenie, punkt odłączenia, zasilacz oraz baterie. Warto także opisać, które urządzenia są zasilane bezpośrednio z centrali, a które przez osobne moduły. Taki zapis ułatwia późniejszy serwis i ogranicza ryzyko, że elektryk odłączy niewłaściwy obwód podczas modernizacji rozdzielnicy.

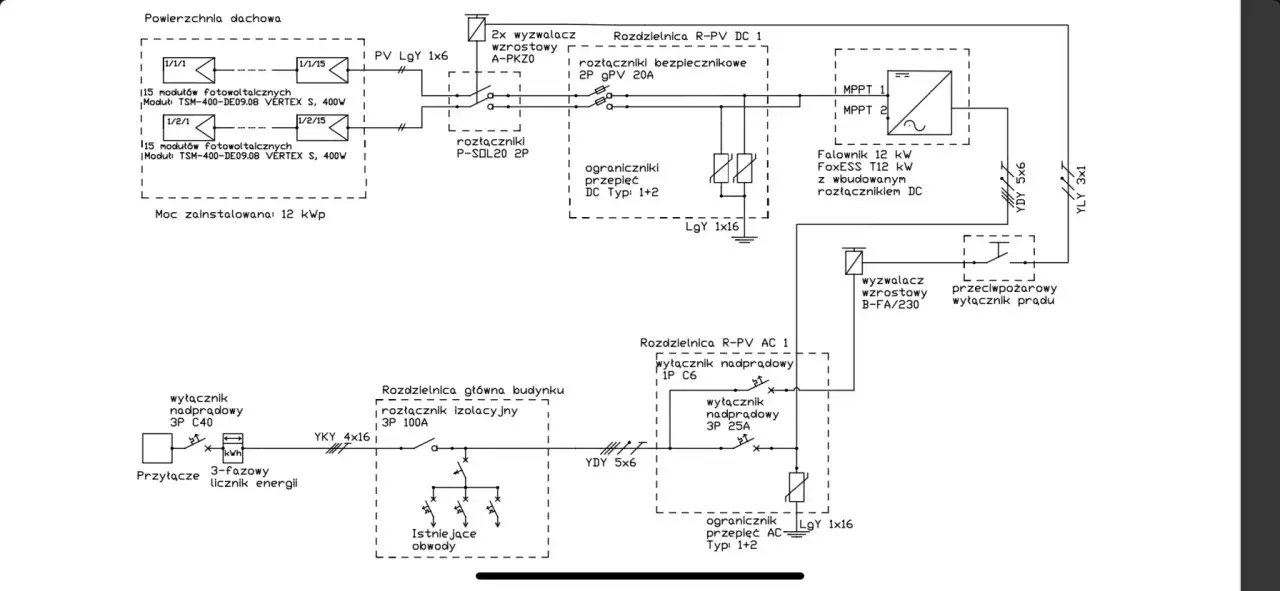

Fotowoltaika i magazyn energii
Panele fotowoltaiczne mogą pozostawać źródłem napięcia nawet po odłączeniu budynku od sieci. Dlatego na planie trzeba oznaczyć trasę przewodów DC, lokalizację falownika, magazynu energii oraz dostępne rozłączniki. Samo wyłączenie falownika nie zawsze oznacza brak napięcia na całej trasie instalacji.
Magazyn energii wymaga dodatkowej oceny miejsca montażu, wentylacji, dostępu serwisowego i sposobu reagowania na alarm. Nie każdy domowy system bateryjny powinien być automatycznie włączany do scenariusza pożarowego w ten sam sposób. Decyzja zależy od urządzenia, jego dokumentacji, miejsca instalacji i przyjętych rozwiązań ochronnych.
Przeczytaj również: Ile watów ma 1 kW? Proste przeliczenia kW, W i kWh

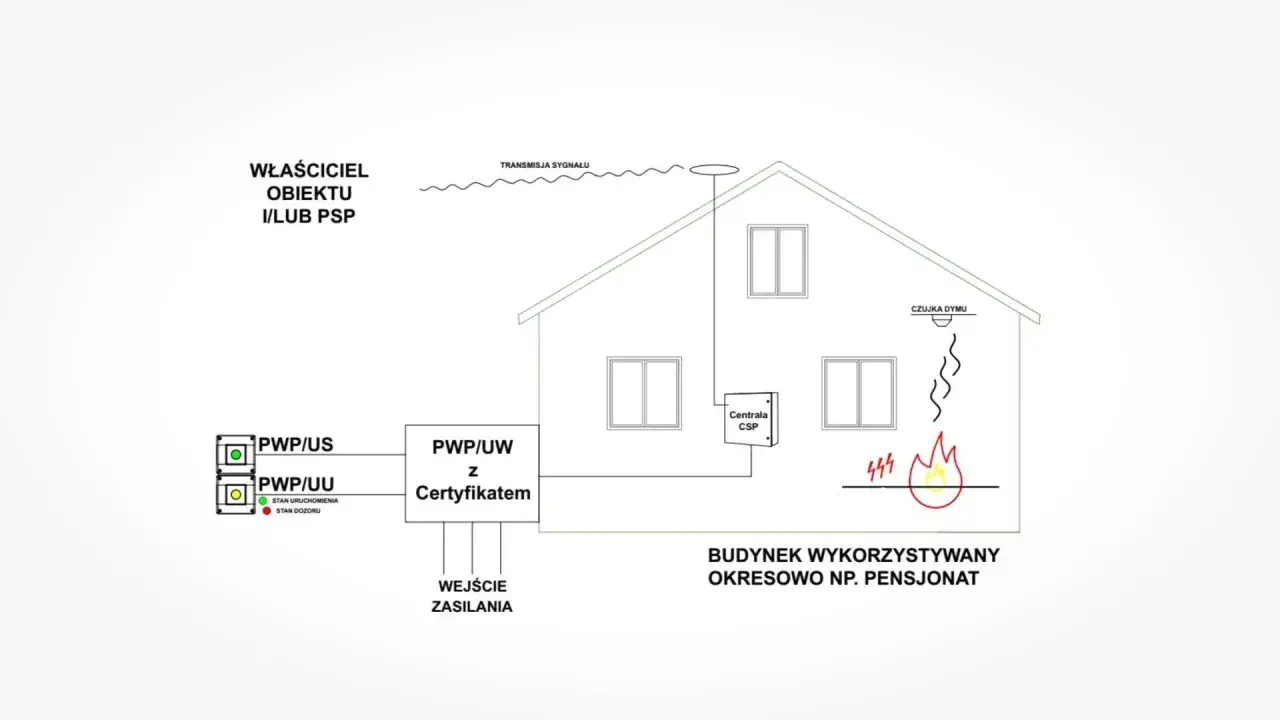

Przeciwpożarowy wyłącznik prądu
Przeciwpożarowy wyłącznik prądu, często oznaczany skrótem PWP, służy do odłączenia zasilania urządzeń i obwodów, które mogą zwiększać zagrożenie lub utrudniać akcję ratowniczą. Nie powinien odłączać urządzeń niezbędnych do prowadzenia działań pożarowych, jeśli projekt przewiduje ich dalszą pracę.
Przycisk PWP powinien być łatwo dostępny, wyraźnie oznakowany i opisany na schemacie. W praktyce problemem bywa nie sam wyłącznik, lecz brak jasnej informacji, co dokładnie odłącza. Dlatego na rysunku warto pokazać granicę działania PWP oraz osobno zaznaczyć obwody pozostające pod napięciem.
Jak przygotować schemat krok po kroku
Najpierw zbieram dane o budynku, a dopiero później rozmieszczam urządzenia. Potrzebne są rzuty kondygnacji, informacje o przeznaczeniu pomieszczeń, liczbie użytkowników, drogach ewakuacji i instalacjach technicznych. Bez tego nawet najlepszy symbol czujki może trafić w miejsce, w którym nie spełni swojej funkcji.
- Podziel budynek na strefy zgodnie z układem pomieszczeń, przeznaczeniem i drogami ewakuacji.
- Zaznacz źródła zagrożeń, takie jak kuchnia, kotłownia, garaż, kominek, rozdzielnica, falownik i magazyn energii.
- Rozmieść czujki oraz ROP-y, uwzględniając geometrię pomieszczeń, przeszkody i przepływ powietrza.
- Poprowadź linie dozorowe i sprawdź długości tras, liczbę urządzeń oraz wymagania producenta.
- Dodaj sygnalizatory i urządzenia sterowane, na przykład wentylację, drzwi, klapy lub oświetlenie awaryjne.
- Rozrysuj zasilanie podstawowe i rezerwowe wraz z zabezpieczeniami oraz wymaganymi oznaczeniami.
- Opisz scenariusz pożarowy, czyli kolejność reakcji systemu po alarmie z czujki i po ręcznym uruchomieniu ROP-a.
- Zweryfikuj dokumentację z projektantem i osobą odpowiedzialną za ochronę przeciwpożarową.
Na końcu powinny powstać co najmniej rzuty kondygnacji, schemat blokowy, opis urządzeń, zestawienie przewodów i scenariusz działania. W większych obiektach dochodzą matryce sterowań, schematy zasilania oraz dokumentacja powykonawcza. Rzut pokazuje gdzie, a schemat blokowy pokazuje jak. Jedno bez drugiego często nie wystarcza.
Najczęstsze błędy i orientacyjne koszty
Najczęściej spotykam trzy problemy. Pierwszy to traktowanie czujek jako dekoracyjnych punktów na rzucie, bez sprawdzenia ich zasięgu. Drugi to pomijanie zasilania rezerwowego. Trzeci to brak powiązania alarmu z wentylacją, drzwiami, fotowoltaiką albo urządzeniami, które w realnym pożarze zmieniają sytuację w budynku.
- Jedna czujka na całą kondygnację nie zapewnia automatycznie właściwego pokrycia.
- Brak opisu przewodów utrudnia odbiór, konserwację i późniejsze rozbudowy.
- Wspólne zabezpieczenie z przypadkowym odbiornikiem może wyłączyć centralę podczas awarii innego obwodu.
- Brak testów po montażu sprawia, że system pozostaje tylko teoretycznie sprawny.
- Umieszczenie czujki przy nawiewie może opóźnić wykrycie dymu albo wywołać fałszywe alarmy.
Orientacyjny koszt zależy od standardu urządzeń i stopnia skomplikowania budynku. Dla małego domu pojedyncze autonomiczne czujki to zwykle wydatek od około 50 do 200 zł za sztukę, prosty system bezprzewodowy może kosztować około 2000-6000 zł, a przewodowy system z centralą, zasilaniem i montażem często zaczyna się od kilku tysięcy złotych i rośnie wraz z liczbą stref oraz urządzeń.
W większych budynkach sama dokumentacja projektowa może kosztować od około 2000 do 8000 zł, natomiast kompletna instalacja obejmująca sterowania, oddymianie, monitoring i odbiory może wymagać budżetu liczonego w dziesiątkach tysięcy złotych. Są to przedziały planistyczne, nie cennik. Największy wpływ na cenę mają trasy przewodów, liczba urządzeń, wymagania obiektu i konieczność pracy na czynnym budynku.
Co sprawdzić przed odbiorem instalacji
Przed uruchomieniem sprawdziłbym każdy element osobno, a potem cały scenariusz. Trzeba przetestować czujki, ROP-y, sygnalizatory, zasilanie podstawowe, akumulatory oraz reakcję urządzeń wykonawczych. W przypadku systemu połączonego z automatyką budynku nie wystarczy potwierdzenie, że na centrali świeci się zielona dioda.
Dokumentacja powinna odpowiadać stanowi faktycznemu. Jeżeli podczas budowy przeniesiono centralę, zmieniono trasę przewodów albo dodano magazyn energii, poprawki muszą znaleźć się na rzutach i schematach. Aktualny schemat jest częścią bezpieczeństwa, ponieważ w czasie awarii pomaga szybko ustalić, co można odłączyć i które urządzenia muszą pozostać aktywne.
System sygnalizacji pożarowej powinien być projektowany, wykonany i konserwowany zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. W obiektach objętych obowiązkiem stosowania SSP sposób połączenia z jednostką Państwowej Straży Pożarnej może wymagać uzgodnienia z właściwym komendantem. W domu jednorodzinnym zakres formalności bywa mniejszy, ale zasada rzetelnego projektu pozostaje taka sama.
Najlepszy schemat to taki, który da się szybko odczytać podczas awarii
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłoby nią rozdzielenie trzech warstw dokumentacji. Pierwsza pokazuje urządzenia na rzucie, druga ich połączenia i zasilanie, a trzecia opisuje reakcję budynku po alarmie. Dopiero razem tworzą użyteczny obraz instalacji przeciwpożarowej.
W nowym, energooszczędnym domu warto przygotować rezerwy przewodów, miejsce na centralę i przepusty jeszcze przed zamknięciem ścian. Koszt takiego przygotowania jest niewielki w porównaniu z późniejszym kuciem tynków, a pozwala rozbudować system o kolejne czujki, automatykę, fotowoltaikę lub magazyn energii bez przebudowy całej instalacji.
Sam schemat nie chroni przed pożarem. Chroni dopiero sprawny system, właściwe rozmieszczenie urządzeń, regularne testy i jasny scenariusz działania. Dlatego traktowałbym rysunek nie jako formalny załącznik, lecz jako instrukcję, która ma zadziałać wtedy, gdy na decyzje zostają sekundy.
